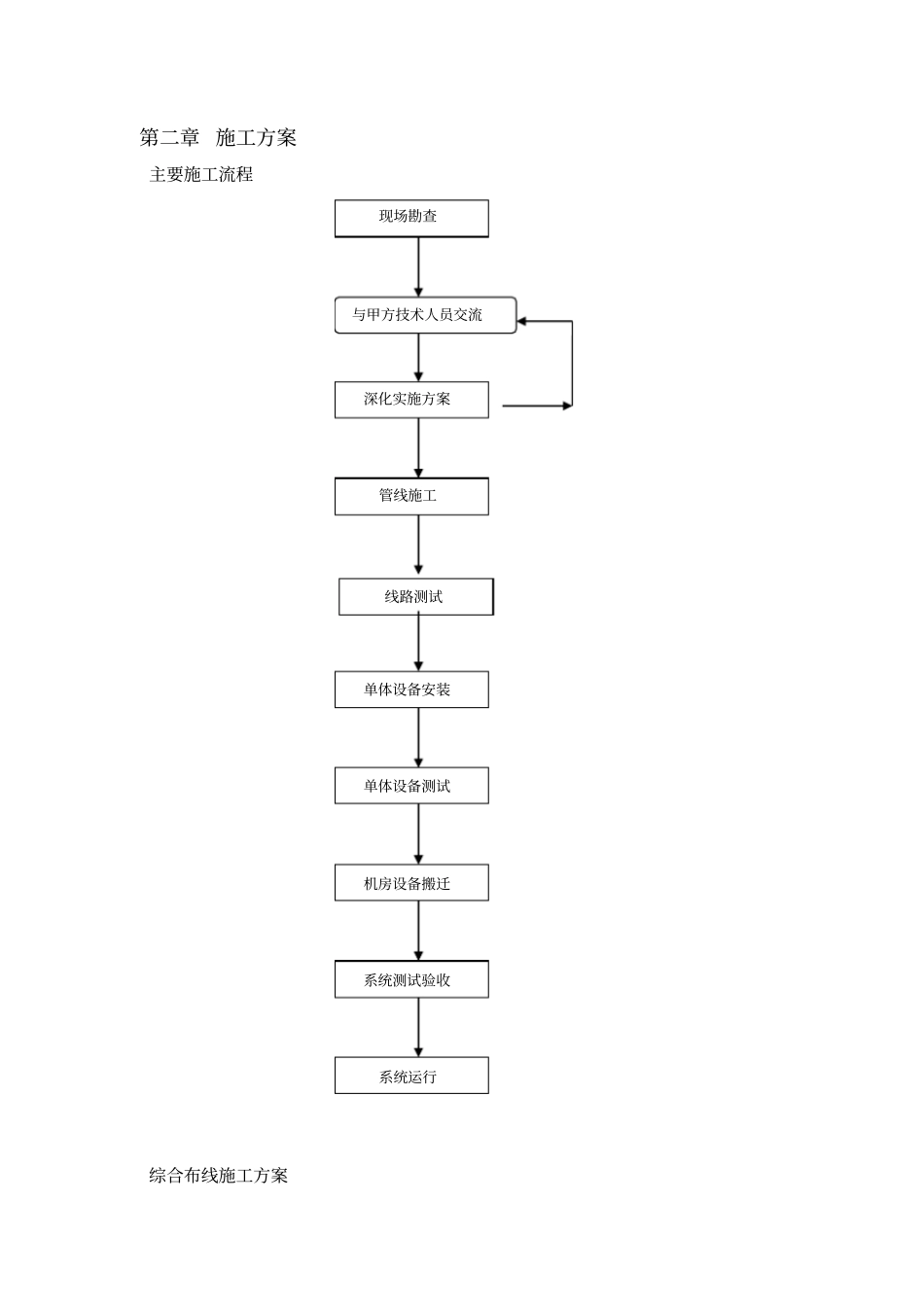

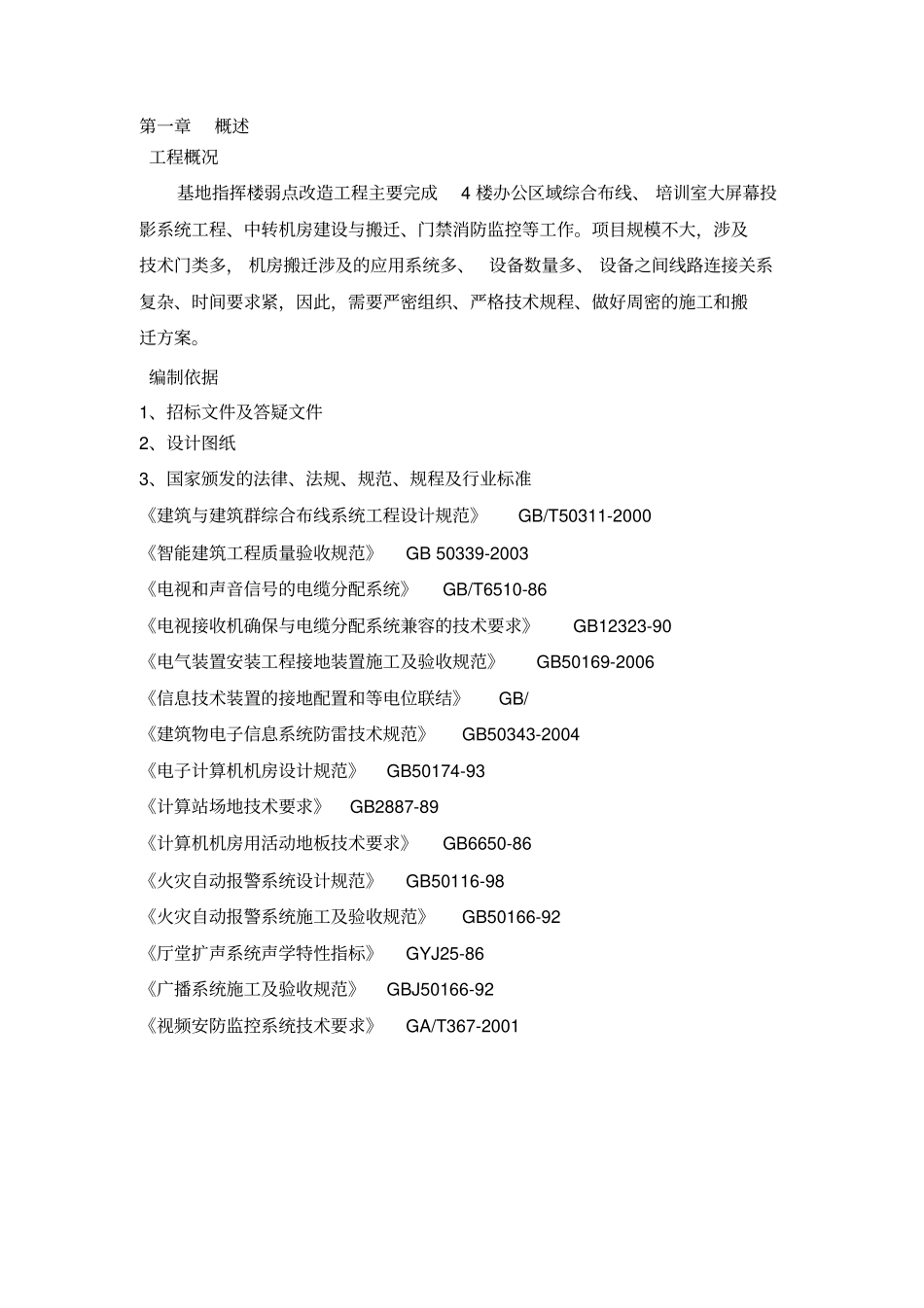

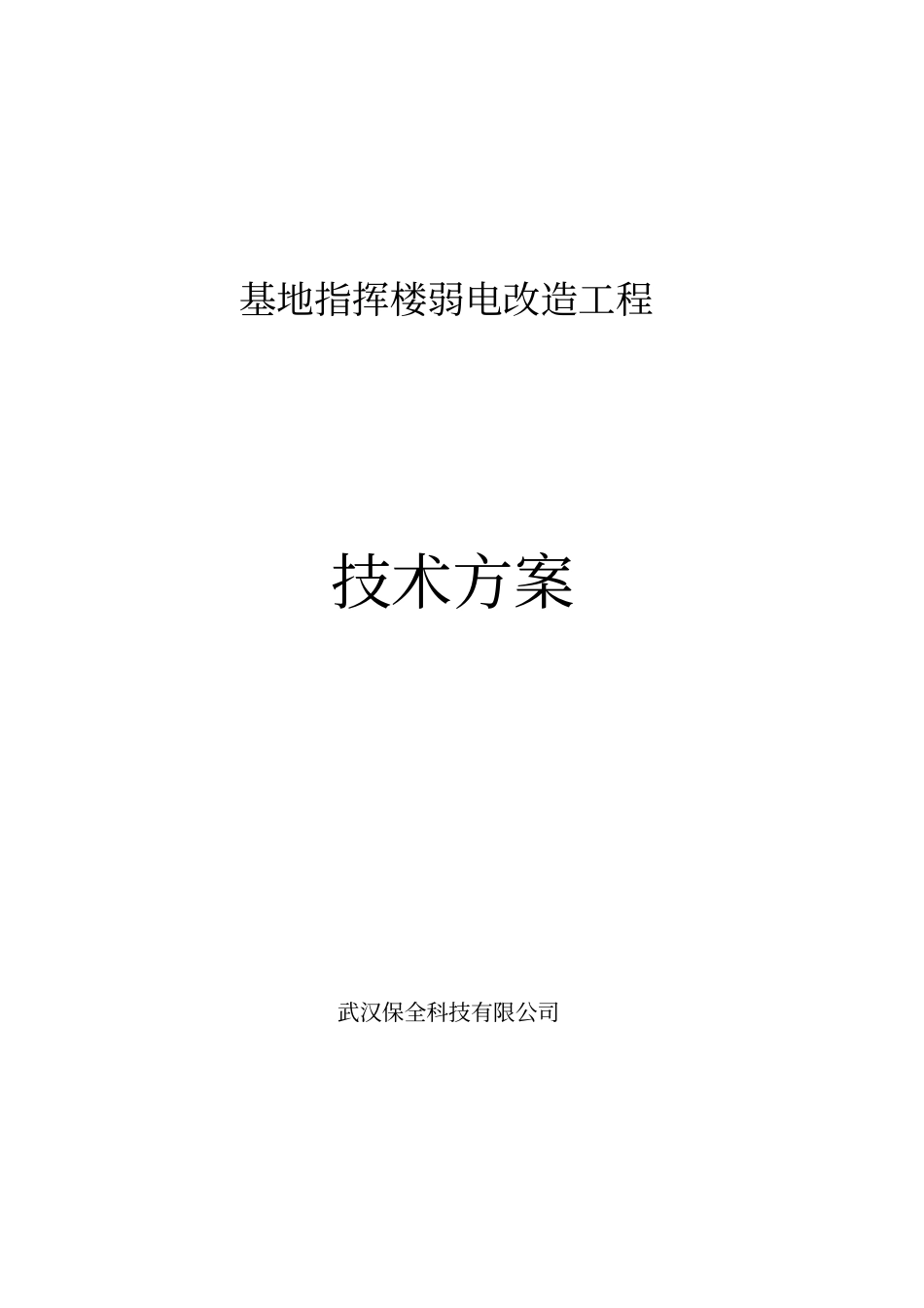

基地指挥楼弱电改造工程技术方案武汉保全科技有限公司第一章概述工程概况基地指挥楼弱点改造工程主要完成4 楼办公区域综合布线、 培训室大屏幕投影系统工程、中转机房建设与搬迁、门禁消防监控等工作。项目规模不大，涉及技术门类多， 机房搬迁涉及的应用系统多、设备数量多、 设备之间线路连接关系复杂、时间要求紧，因此，需要严密组织、严格技术规程、做好周密的施工和搬迁方案。编制依据1、招标文件及答疑文件2、设计图纸3、国家颁发的法律、法规、规范、规程及行业标准《建筑与建筑群综合布线系统工程设计规范》 GB/T50311-2000《智能建筑工程质量验收规范》 GB 50339-2003《电视和声音信号的电缆分配系统》 GB/T6510-86《电视接收机确保与电缆分配系统兼容的技术要求》 GB12323-90《电气装置安装工程接地装置施工及验收规范》 GB50169-2006《信息技术装置的接地配置和等电位联结》 GB/《建筑物电子信息系统防雷技术规范》 GB50343-2004《电子计算机机房设计规范》 GB50174-93《计算站场地技术要求》 GB2887-89《计算机机房用活动地板技术要求》 GB6650-86《火灾自动报警系统设计规范》 GB50116-98《火灾自动报警系统施工及验收规范》 GB50166-92《厅堂扩声系统声学特性指标》 GYJ25-86《广播系统施工及验收规范》 GBJ50166-92《视频安防监控系统技术要求》 GA/T367-2001第二章 施工方案主要施工流程综合布线施工方案现场勘查与甲方技术人员交流深化实施方案管线施工单体设备安装单体设备测试线路测试系统运行机房设备搬迁系统测试验收桥架及线管敷设四楼各办公室网络信息汇集点位于培训室设备间，电话和有线电视汇集点位于四楼弱电间。 因此在 4 楼吊顶上安装 150mmX100mm金属桥架，连接 4 楼各房间与弱电间。线缆从桥架到各房间的分支线管采用阻燃硬质PVC16mm线管，每管最多穿 2根网线。培训室设备间与吊顶内桥架之间采用垂直安装的桥架连接。弱电间从 1 楼道4 楼采用垂直安装的桥架。水平安装的吊顶内桥架采用膨胀螺栓、吊杆、桥架挂片的吊装方式安装， 桥架安装平整牢固，距地面高度大于，桥架顶部距离4 楼楼顶天花板大于30cm，桥架水平吊杆之间距离， 在桥架结合部、 转弯处要加装支撑吊杆。 桥架直线段每隔 50m应予留伸缩缝 20-30mm在培训室设备间和弱电间两处线缆量大的引下点位置采用用垂直弯接板和垂直引上架，其他房间少量电缆引下采用引管引下方式。在线管或桥架中缆线敷设完毕后，在信道两...
