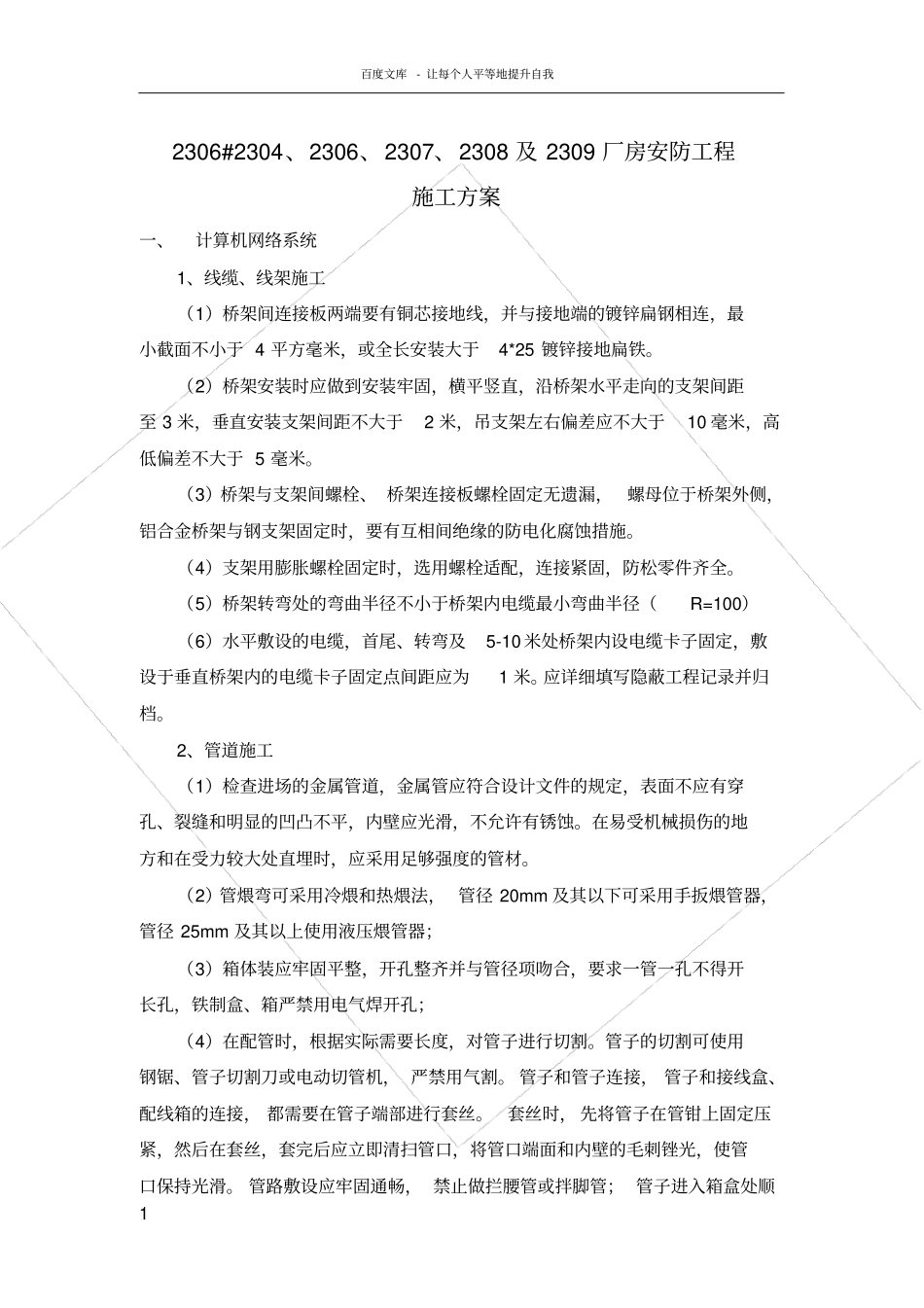

百度文库- 让每个人平等地提升自我1 2306#2304、2306、2307、2308 及 2309 厂房安防工程施工方案一、计算机网络系统1、线缆、线架施工（1）桥架间连接板两端要有铜芯接地线，并与接地端的镀锌扁钢相连，最小截面不小于 4 平方毫米，或全长安装大于4*25 镀锌接地扁铁。（2）桥架安装时应做到安装牢固，横平竖直，沿桥架水平走向的支架间距至 3 米，垂直安装支架间距不大于2 米，吊支架左右偏差应不大于10 毫米，高低偏差不大于 5 毫米。（3）桥架与支架间螺栓、 桥架连接板螺栓固定无遗漏，螺母位于桥架外侧，铝合金桥架与钢支架固定时，要有互相间绝缘的防电化腐蚀措施。（4）支架用膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。（5）桥架转弯处的弯曲半径不小于桥架内电缆最小弯曲半径（R=100）（6）水平敷设的电缆，首尾、转弯及5-10 米处桥架内设电缆卡子固定，敷设于垂直桥架内的电缆卡子固定点间距应为1 米。应详细填写隐蔽工程记录并归档。2、管道施工（1）检查进场的金属管道，金属管应符合设计文件的规定，表面不应有穿孔、裂缝和明显的凹凸不平，内壁应光滑，不允许有锈蚀。在易受机械损伤的地方和在受力较大处直埋时，应采用足够强度的管材。（2）管煨弯可采用冷煨和热煨法， 管径 20mm 及其以下可采用手扳煨管器，管径 25mm 及其以上使用液压煨管器；（3）箱体装应牢固平整，开孔整齐并与管径项吻合，要求一管一孔不得开长孔，铁制盒、箱严禁用电气焊开孔；（4）在配管时，根据实际需要长度，对管子进行切割。管子的切割可使用钢锯、管子切割刀或电动切管机， 严禁用气割。 管子和管子连接， 管子和接线盒、配线箱的连接， 都需要在管子端部进行套丝。套丝时， 先将管子在管钳上固定压紧，然后在套丝，套完后应立即清扫管口，将管口端面和内壁的毛刺锉光，使管口保持光滑。 管路敷设应牢固通畅， 禁止做拦腰管或拌脚管； 管子进入箱盒处顺百度文库- 让每个人平等地提升自我2 直，在箱盒内露出的长度小于5mm；（5）在敷设时，应尽量减少弯头，每根管的弯头不应超过3 个，直角弯头不应超过 2 个，并不应有 S 弯出现。金属管的弯曲一般都用弯管进行。先将管子需要弯曲部位的前段放在弯管器内，焊缝放在弯曲方向背面或侧面， 以防管子弯扁，然后用脚踩住管子， 手板弯管器， 便可得到所需要的弯度。 暗管管口应光滑，并加有绝缘套管，管口伸出部位应为25-30mm。（6）金属管连接应牢靠...
