弱电系统施工方案00001VIP免费

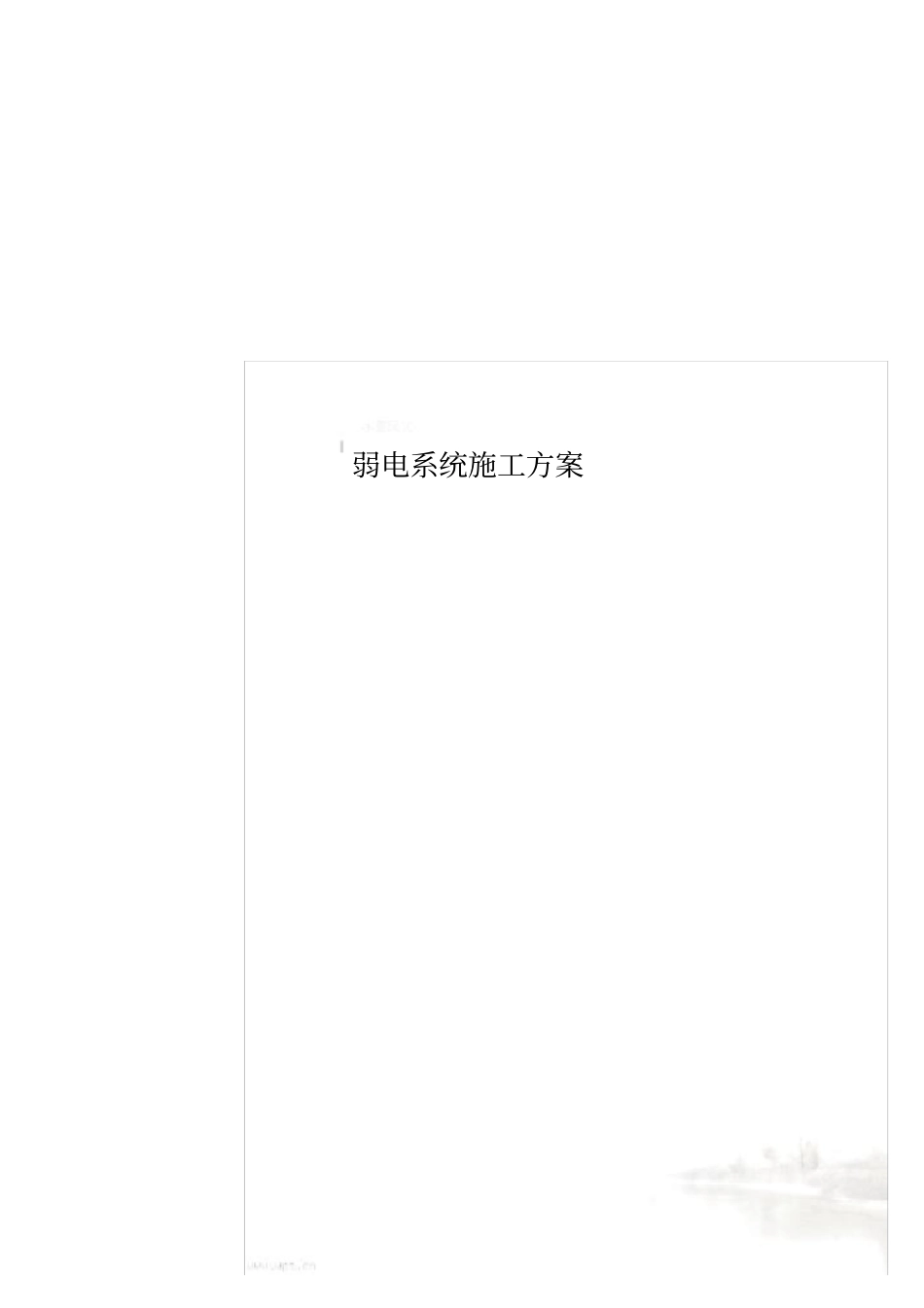

弱电系统施工方案00001_第1页
1/15

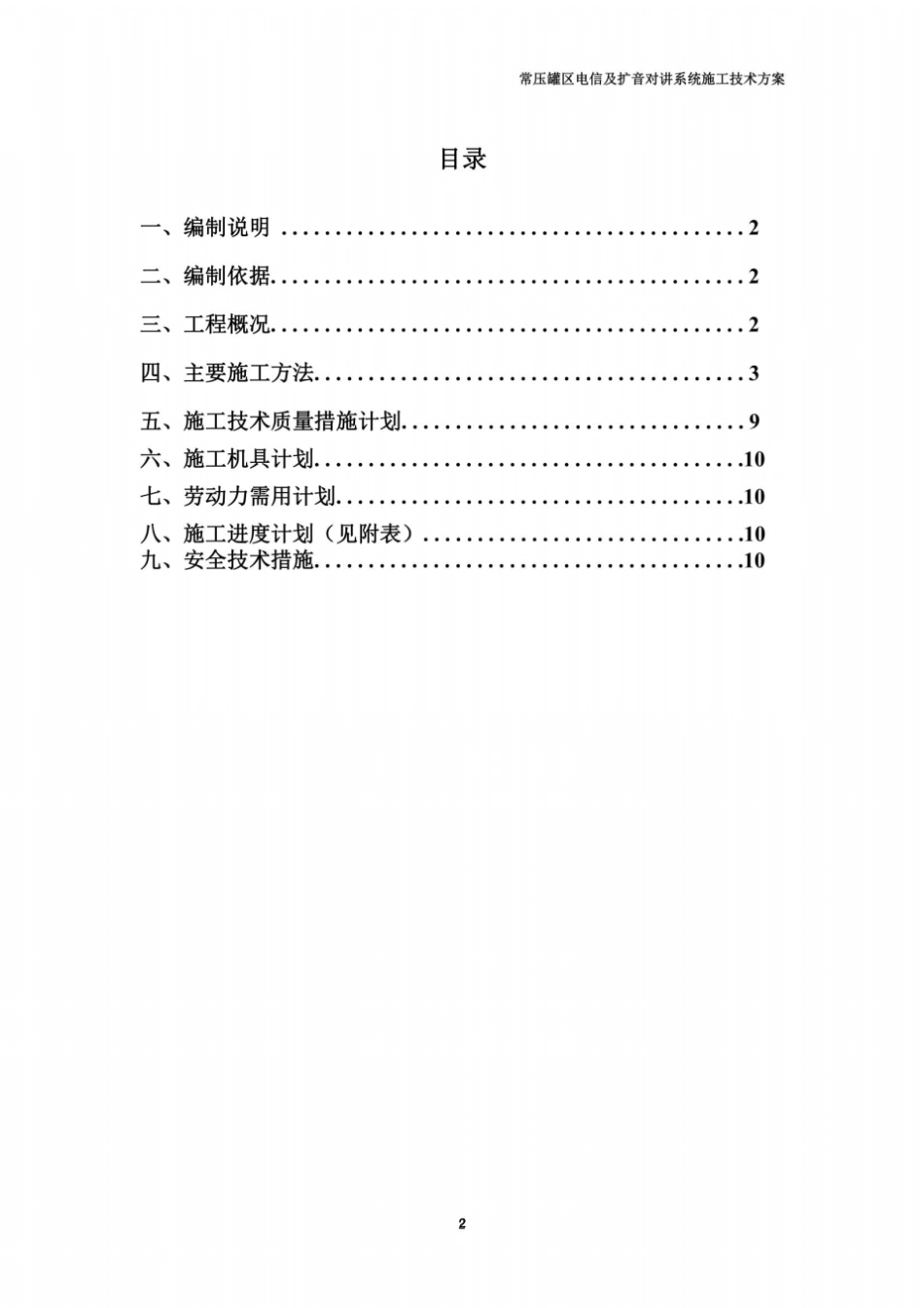

弱电系统施工方案00001_第2页
2/15
弱电系统施工方案00001_第3页
3/15
弱电系统施工方案2 常压罐区电信及扩音对讲系统施工技术方案3 常压罐区电信及扩音对讲系统施工技术方案4 一. 编制说明中国石油独山子石化分公司改扩建炼油及新建乙烯工程化工新区辅助设施及公用工程项目的化工常压罐区以及相应的现场机柜室是由中国环球工程公司设计的,其中自控专业是由我方组织施工,依据施工图纸, 结合罐区施工的特点, 为保证施工能够安全、高质和高效完成,编制此方案。二. 编制依据中国石油独山子石化公司改扩建炼油及新建乙烯工程(化工部分)辅助设施及公用工程化工常压罐区电信及扩音对讲系统施工图3028-255-00-IN 《综合布线系统工程验收规范》GB50312-2007 《电气装置安装工程电缆线路施工及验收规范》GB50168-92 《通信管道工程施工及验收规范》GB50374-2006 常压罐区电信及扩音对讲系统施工技术方案5 三.工程概况3.1 中国石油独山子石化公司改扩建炼油及新建乙烯工程(化工部分)辅助设施及公用工程化工常压罐区现场电缆及电线均沿保护管敷设. 主要以室内设备为主 . 管路敷设主要以暗敷为主.2007 年 7月 20日自控专业进入现场施工,预计截至到2007 年 10 月 31 日竣工。3.2 工程实物量 : 序号材料名称规格及型号单位设计用量通信系统1 网络配线及交换机柜套1 2 室内桌式话机台18 3 电话配线箱20 对端子套1 4 单口信息插座(电话出线盒)套18 5 单口信息插座(计算机出线盒)套11 6 通信市话电缆HYA-30×2×0.5 米7 电话双绞线RVS-2×0.5 米650 8 6 类双绞线CAT-6e 米350 9 镀锌钢管DN20 米400 电气监视 CCTV系统10 CCTV设备柜包括:交换机、视频网关、光缆配线架、视频光端机等套1 11 彩色摄像头室内带云台套2 12 安装支架套2 13 聚氯乙稀绝缘屏蔽阻燃乙烯护套电缆ZR-VV22-P-3 ×2.5 米30 14 射频同轴电缆SYV-75-5-2 米30 15 聚氯乙稀绝缘乙烯护套电缆RVV-4×2.5 米30 16 镀锌钢管DN20 米90 扩音对讲系统17 综合机柜40VS03 套1 常压罐区电信及扩音对讲系统施工技术方案6 18 室内台式话站带扬声器Ⅱct6ip65 套2 19 防爆型话站Ⅱct6ip65 套11 20 防爆扬声器全天候型套11 21 通信市话电缆HYA-50×2×0.8 米22 HYA-2×0.8 米65 23 HYA-4×0.8 米3500 24 扬声器屏蔽电缆HAV-2×0.5mm2米25 25 镀锌钢管DN20 米65 四 主要施工方法4.1 通信及扩音对讲系统设备安装1. 电话分线盒、箱安装非防爆场所的电话分线盒暗装,...
