弱电系统项目设计方案VIP免费

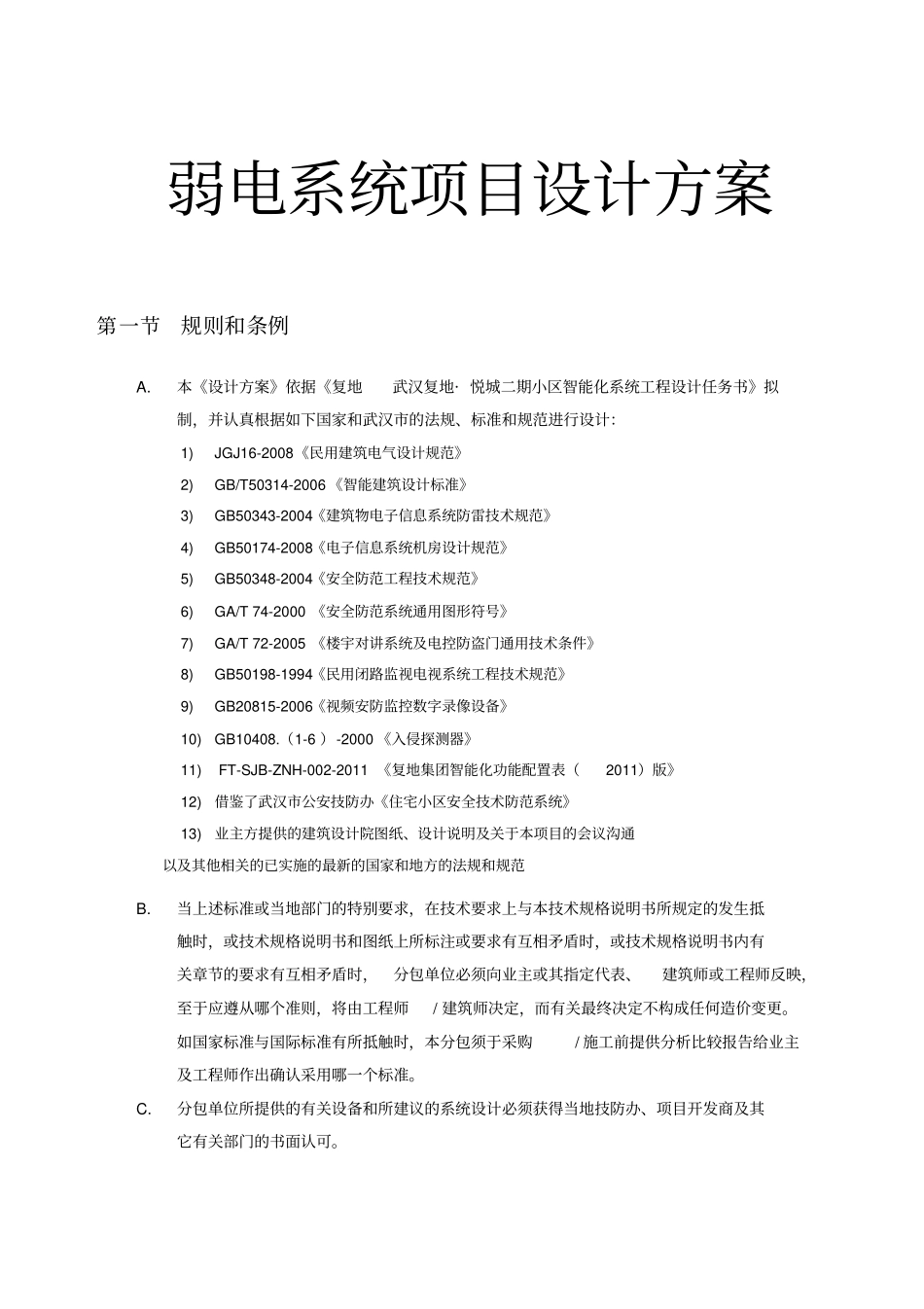

弱电系统项目设计方案第一节规则和条例A.本《设计方案》依据《复地武汉复地· 悦城二期小区智能化系统工程设计任务书》拟制，并认真根据如下国家和武汉市的法规、标准和规范进行设计：1)JGJ16-2008《民用建筑电气设计规范》2)GB/T50314-2006 《智能建筑设计标准》3)GB50343-2004《建筑物电子信息系统防雷技术规范》4)GB50174-2008《电子信息系统机房设计规范》5)GB50348-2004《安全防范工程技术规范》6)GA/T 74-2000 《安全防范系统通用图形符号》7)GA/T 72-2005 《楼宇对讲系统及电控防盗门通用技术条件》8)GB50198-1994《民用闭路监视电视系统工程技术规范》9)GB20815-2006《视频安防监控数字录像设备》10)GB10408.（1-6 ）-2000 《入侵探测器》11) FT-SJB-ZNH-002-2011 《复地集团智能化功能配置表（2011）版》12)借鉴了武汉市公安技防办《住宅小区安全技术防范系统》13)业主方提供的建筑设计院图纸、设计说明及关于本项目的会议沟通以及其他相关的已实施的最新的国家和地方的法规和规范B.当上述标准或当地部门的特别要求，在技术要求上与本技术规格说明书所规定的发生抵触时，或技术规格说明书和图纸上所标注或要求有互相矛盾时，或技术规格说明书内有关章节的要求有互相矛盾时，分包单位必须向业主或其指定代表、建筑师或工程师反映，至于应遵从哪个准则，将由工程师/ 建筑师决定，而有关最终决定不构成任何造价变更。如国家标准与国际标准有所抵触时，本分包须于采购/ 施工前提供分析比较报告给业主及工程师作出确认采用哪一个标准。C.分包单位所提供的有关设备和所建议的系统设计必须获得当地技防办、项目开发商及其它有关部门的书面认可。第二节系统组成根据武汉复地· 悦城二期项目开发项目综合定位和要求，智能化系统建设将为用户提供安全、便利、舒适的休闲环境。系统设计应充分考虑可扩展性、良好的兼容性、较高的性价比、先进性、可靠性、实用性以及适度超前等原则。本项目包含以下子系统：序号系统名称1 安全技术防范系统周界防穿越报警系统2 视频安防监控系统3 出入口管理系统4 住户入侵报警系统5 电子巡查系统6 信息管理系统车辆管理系统7 背景音乐及公共广播8 建筑设备报警系统9 小区信息发布及显示系统10 信息通讯系统家庭多媒体信息箱11 安保无线对讲系统12 电梯五方通话系统13 机房系统弱电机房工程、 防雷 / 接地、供配电及UPS电源14 市政配套项目有线电视、通讯网络1)有线电视系统由当地有线...
