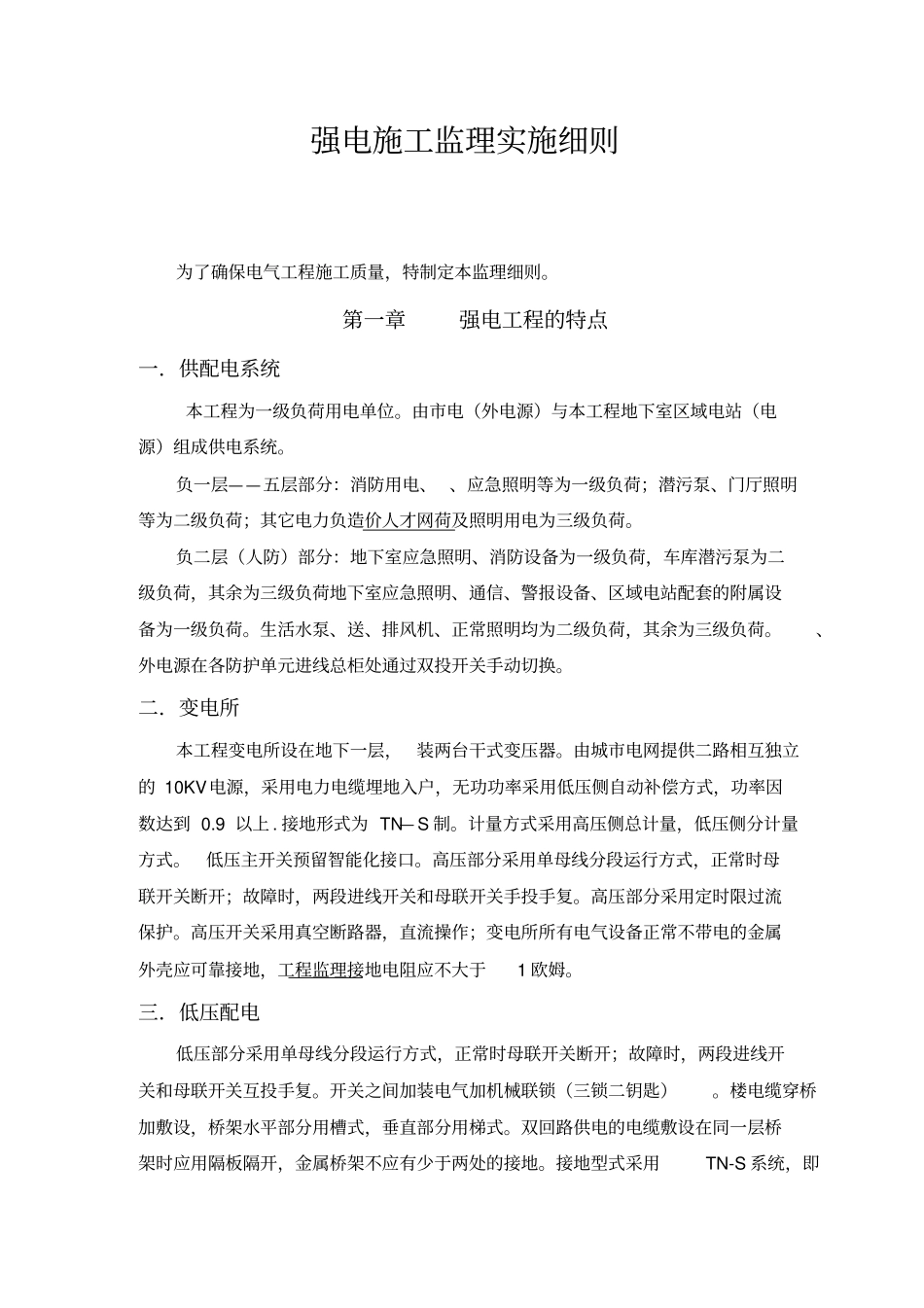

强电施工监理实施细则为了确保电气工程施工质量，特制定本监理细则。第一章强电工程的特点一．供配电系统本工程为一级负荷用电单位。由市电（外电源）与本工程地下室区域电站（电源）组成供电系统。负一层——五层部分：消防用电、 、应急照明等为一级负荷；潜污泵、门厅照明等为二级负荷；其它电力负造价人才网荷及照明用电为三级负荷。负二层（人防）部分：地下室应急照明、消防设备为一级负荷，车库潜污泵为二级负荷，其余为三级负荷地下室应急照明、通信、警报设备、区域电站配套的附属设备为一级负荷。生活水泵、送、排风机、正常照明均为二级负荷，其余为三级负荷。、外电源在各防护单元进线总柜处通过双投开关手动切换。二．变电所本工程变电所设在地下一层，装两台干式变压器。由城市电网提供二路相互独立的 10KV电源，采用电力电缆埋地入户，无功功率采用低压侧自动补偿方式，功率因数达到 0.9 以上 . 接地形式为 TN— S 制。计量方式采用高压侧总计量，低压侧分计量方式。低压主开关预留智能化接口。高压部分采用单母线分段运行方式，正常时母联开关断开；故障时，两段进线开关和母联开关手投手复。高压部分采用定时限过流保护。高压开关采用真空断路器，直流操作；变电所所有电气设备正常不带电的金属外壳应可靠接地，工程监理接地电阻应不大于1 欧姆。三．低压配电低压部分采用单母线分段运行方式，正常时母联开关断开；故障时，两段进线开关和母联开关互投手复。开关之间加装电气加机械联锁（三锁二钥匙）。楼电缆穿桥加敷设，桥架水平部分用槽式，垂直部分用梯式。双回路供电的电缆敷设在同一层桥架时应用隔板隔开，金属桥架不应有少于两处的接地。接地型式采用TN-S 系统，即. . . 整个系统的中性线（ N）与保护线（ PE）是分开的，凡不带电的金属外壳及金属配线管、金属电缆桥架线槽等均应按有关规定要求接PE线。四．防雷与接地本建筑属二类防雷建筑物。避雷带沿屋顶面儿墙或沿口平敷，避雷带每1.0m, 转弯处 0.5m 设固定支架，支架高0.05m，避雷带为Φ 12 热镀锌圆钢。凡屋面的所有金属构件、金属通风、金属屋面、金属屋架等均与避雷带可靠焊接。建筑物所有竖直敷设的金属管道、金属构件均应在两端分别与避雷带和基础钢筋可靠联接。防雷引下线利用砼柱对角两根不小于16mm2主钢筋。作为引下线的钢筋应具有贯通性连接。引下线钢筋应与避雷带焊接连通。防雷引下线结构柱钢筋的连接采用焊接。本工程接地极利用大楼...
