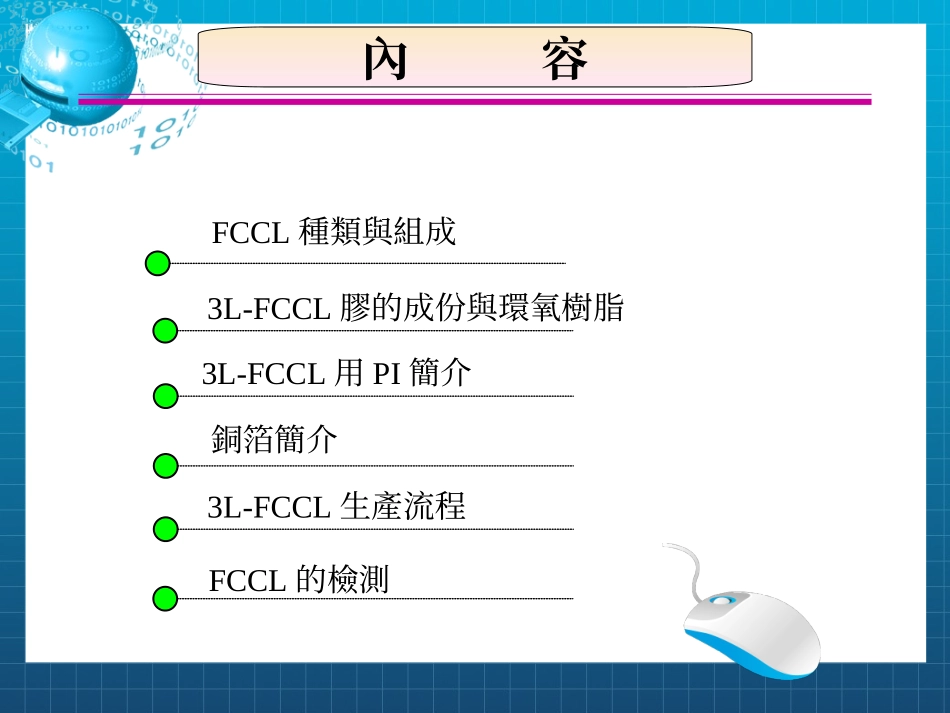

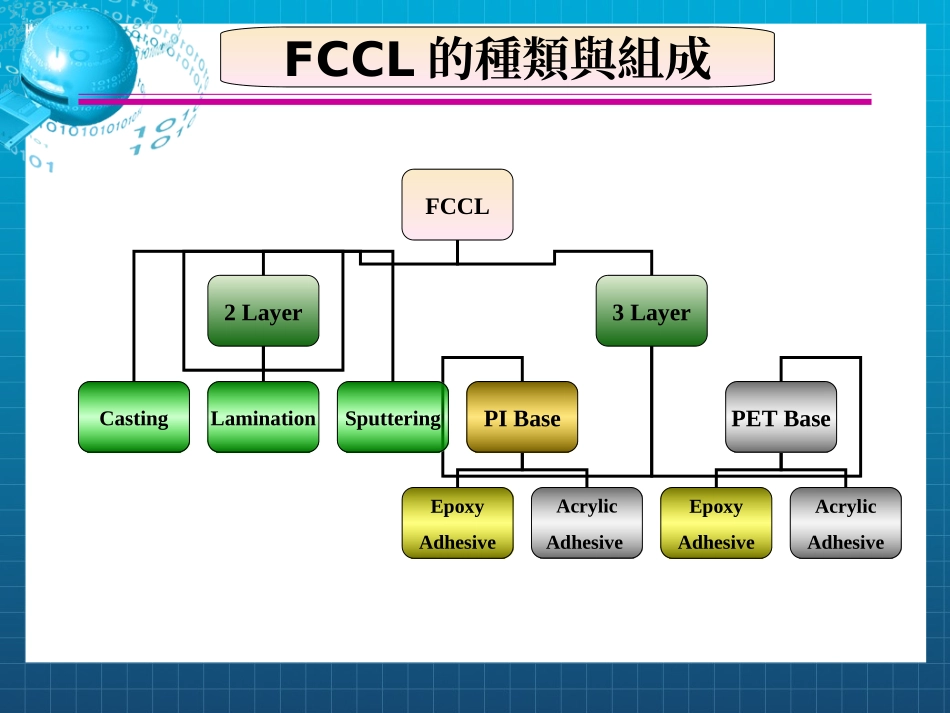

FCCL培訓資料二○一○年四月FCCL種類與組成3L-FCCL膠的成份與環氧樹脂3L-FCCL用PI簡介銅箔簡介3L-FCCL生產流程FCCL的檢測內容FCCL的種類與組成FCCL2Layer3LayerPIBasePETBaseCastingEpoxyAdhesiveAcrylicAdhesiveEpoxyAdhesiveAcrylicAdhesiveLaminationSputteringAdhesivePIorPETFilmEDorRACuAdhesivePIorPETFilmEDorRACuAdhesiveEDorRACuAdhesivePIorPETFilmReleasePaperPIFilmEDorRACuPIFilmEDorRACuEDorRACu3Layer2LayerFCCL的種類與組成SingleSideDoubleSideCoverlayAdhesiveReleaseFilmReleasePaperBondingSheetAdhesivePIorPETFilmReleasePaperAdhesivePIorPETFilmStiffener3L-FCCL膠的成份與環氧樹脂環氧膠系主要成份A.環氧樹脂為配方的主要組分，交聯后的環氧樹脂提升了膠的耐熱性、耐化性等。B.固化劑固化劑起到交聯作用，使環氧樹脂形成三維網絡結構，以提升膠的耐熱性、耐化性等。C.促進劑起到加快環氧樹脂與固化劑反應的作用。D.橡膠為配方的主要組分，用于提升膠的柔韌性、Peel、MIT等。E.填料填料亦是膠的主要組分之一，不僅可以提升尺寸安定性、降低CTE，還可以降低膠的成本。F.溶劑主要用於調節膠水的黏度，以便于線上作業。G.其他為了平衡其他物性，在配方中還會添加其他一些特殊添加劑。3L-FCCL膠的成份與環氧樹脂環氧樹脂環氧基由兩個碳原子和一個氧原子形成的三元環基。環氧樹脂一個分子中含有一個或多個環氧基，並在適當化學藥劑存在下能形成交聯固化物的化合物總稱。最常用的環氧樹脂其分子式和各鏈節作用如下圖所示。如果合成過程中在苯環連接Br類或P類阻燃成份，則分別可以做成普通的有鹵(含溴)和環保的無鹵(含磷)環氧樹脂。CCO3L-FCCL膠的成份與環氧樹脂環氧樹脂COOCH2CHCHCH2H2COCH3CH3OHOCOCH2CH3CH3CHCH2OCH2n反應性柔軟性剛性、耐熱性粘接性、反應性強韌性耐化性3L-FCCL膠的成份與環氧樹脂環氧樹脂環氧樹脂的反應環氧樹脂主要和固化劑發生交聯反應形成三維網狀結構，提升耐熱性。H2NCNHNHCN+CH2CHOR4NCNNCNCH2CH2RCHOHRCHOHCH2CHRHOCH2CHOHRR'OH+R''CNR'OCR''NHCH2CHOR'OCR''NCH2CHHO3L-FCCL膠的成份與環氧樹脂環氧樹脂對於單雙面板、無膠補強板，環氧樹脂的反應已經完全，但對於覆蓋膜、純膠、有膠補強板來說，其中的環氧樹脂只是部份反應，在FPC的工藝中尚需要在一定的溫度下繼續反應至完全反應程度，其反應的過程亦如上面所示。有鹵與無鹵樹脂差異有鹵與無鹵樹脂由於所引入的阻燃成份不同，其所表現出來的特性也有所不同。如剝離強度，無鹵的要比有鹵的要小一些，在燃燒時所釋放的煙霧亦不同，如下圖所示。3L-FCCL膠的成份與環氧樹脂環氧樹脂3L-FCCL膠的成份與環氧樹脂3L-FCCL用PI簡介PI的結構與特點NNOOOOOnPolyimide芳香族環強鍵結能分子對稱性分子鏈剛性熱安定性耐化學藥品性機械強度電氣特性熱安定性：5%重量損失溫度在550℃左右。化學特性：除了強鹼之外，可耐各種酸堿及有機溶劑。機械特性：拉伸強度12~20Kg/mm2；伸長率10~80%。電氣性能：介電常數3.0~3.5,消耗原素0.003~0.005，表面電阻1.0E15~1.0E16Ω，體積電1.0E16~1.0E17Ω-cm。OOOOOOONH2H2NHOOCNHOONHCOOHONNOOOOOnn++H2OPMDAODAPAAKaptonPIPI是一種含有醯亞胺基的有機高分子材料，其製備方式主要是由雙胺類及雙酣類反應聚合成聚醯胺酸高分子(簡稱PAA)，之後經過高溫熟化脫水形成聚醯亞胺高分子，反應式見下圖。PI的合成3L-FCCL用PI簡介PI的制造流程3L-FCCL用PI簡介PI的主要特性廠家性能TaimideDupontKaneka(Apical)KolonTHTLTEHEN-SENAHNPIHPLVLNTensileStrength(Kgf/mm2)MD2432363334372531362731TD2127343237402333352325Elongation(%)MD85675097796610071458884TD8472468467589666408276HeatShrinkage(%)MD0.080.040.040.120.070.040.120.080.060.120.09TD0.040.020.030.060.020.020.030.020.020.080.02C.T.E(ppm/)℃MD3216122517173218113217TD3214102813123017113116Modulus(kgf/mm2)MD330430620343410542318410615322400TD328456636328443577340430636313420WaterUptake(%)/2.42.32.02.41.61.32.91.91.52.42.03L-FCCL用PI簡介低尺寸漲縮PI的選擇尺寸漲縮高低模量小大CTE大小...
