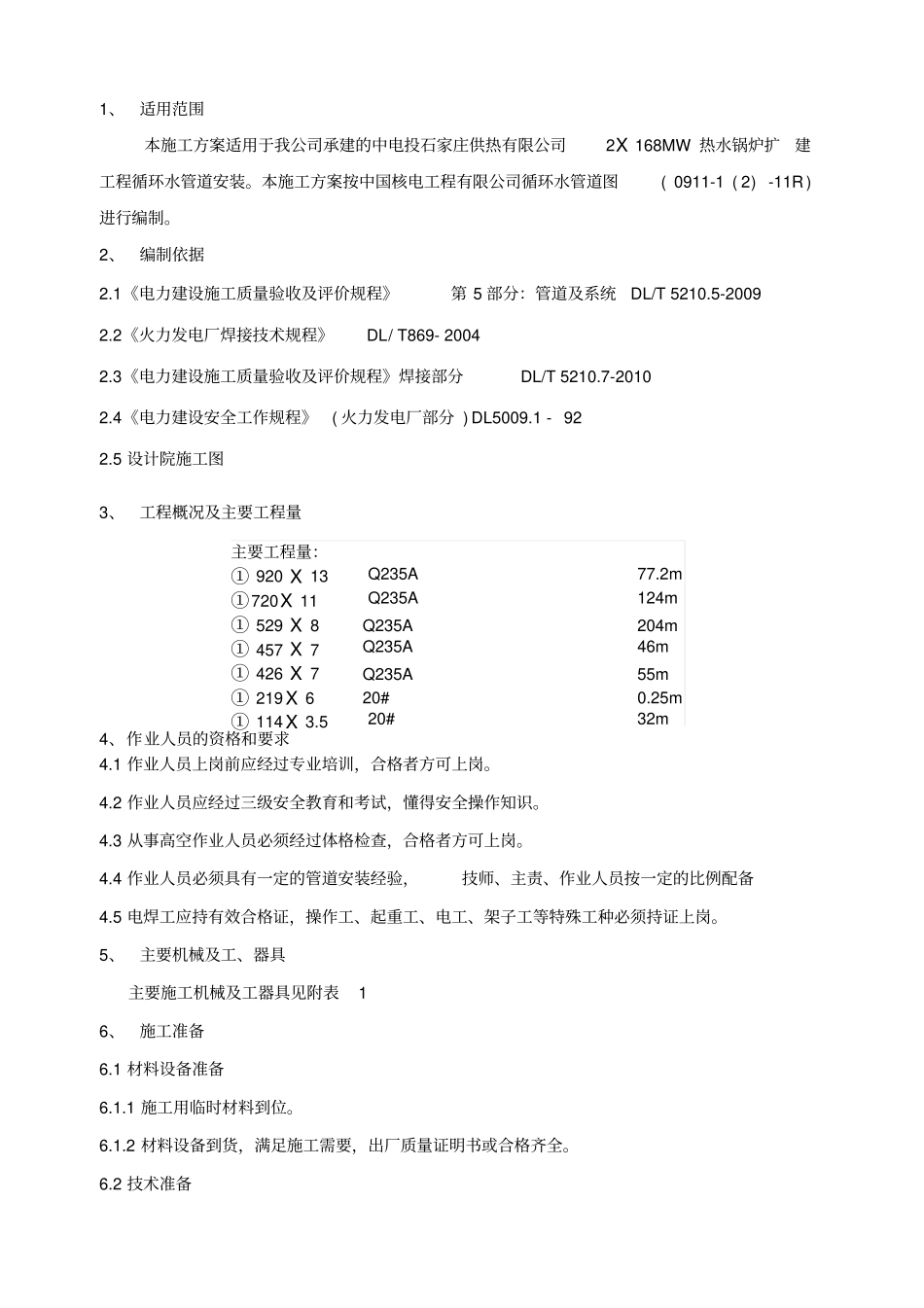

目录1、适用范围2、编制依据3、工程概况及主要工程量4、作业人员的资格和要求5、主要机械及工、器具6、施工准备7、作业程序、作业方法、工艺要求及质量标准&工序交接及成品保护9、安全及文明施工措施10、 附录1、适用范围本施工方案适用于我公司承建的中电投石家庄供热有限公司2X 168MW 热水锅炉扩建工程循环水管道安装。本施工方案按中国核电工程有限公司循环水管道图 ( 0911-1 ( 2) -11R )进行编制。2、编制依据2.1《电力建设施工质量验收及评价规程》第 5 部分：管道及系统DL/T 5210.5-20092.2《火力发电厂焊接技术规程》DL/ T869- 2004 2.3《电力建设施工质量验收及评价规程》焊接部分DL/T 5210.7-20102.4《电力建设安全工作规程》( 火力发电厂部分 ) DL5009.1 - 922.5 设计院施工图3、工程概况及主要工程量主要工程量：① 920 X 13Q235A77.2m①720X 11Q235A124m① 529 X 8Q235A204m① 457 X 7Q235A46m① 426 X 7Q235A55m① 219X 620#0.25m① 114X 3.520#32m4、作业人员的资格和要求4.1 作业人员上岗前应经过专业培训，合格者方可上岗。4.2 作业人员应经过三级安全教育和考试，懂得安全操作知识。4.3 从事高空作业人员必须经过体格检查，合格者方可上岗。4.4 作业人员必须具有一定的管道安装经验，技师、主责、作业人员按一定的比例配备4.5 电焊工应持有效合格证，操作工、起重工、电工、架子工等特殊工种必须持证上岗。5、主要机械及工、器具主要施工机械及工器具见附表16、施工准备6.1 材料设备准备6.1.1 施工用临时材料到位。6.1.2 材料设备到货，满足施工需要，出厂质量证明书或合格齐全。6.2 技术准备6.2.1 施工图纸齐全，图纸会审工作结束。6.2.2 技术交底结束。623 配管图会审工作结束，作业人员熟悉施工图。6.3 施工现场条件准备与管道有关的土建工种已经施工结束检查合格，满足管道安装要求，支吊架预埋件及管道安装相应各层标高和柱头中心线向安装专业移交。与管道连接的设备找正合格，固定完毕，并办理专业内部交接。7、作业程序、作业方法、工艺要求及质量标准7.1 管子领用及使用前的检查a） 管子的出厂合格证明书有关指标应符合现行国家或行业技术标准。b） 作业人员应对管子外观进行检查，表面应光滑无裂纹、缩孔、夹渣、折迭、重皮等缺陷，管子表面的划痕、凹坑、腐蚀等局部缺陷应作检查鉴定。弯曲部分不圆度不得大于5%; 弯曲部分波浪度在允许范围之内；弯制后允许角...
