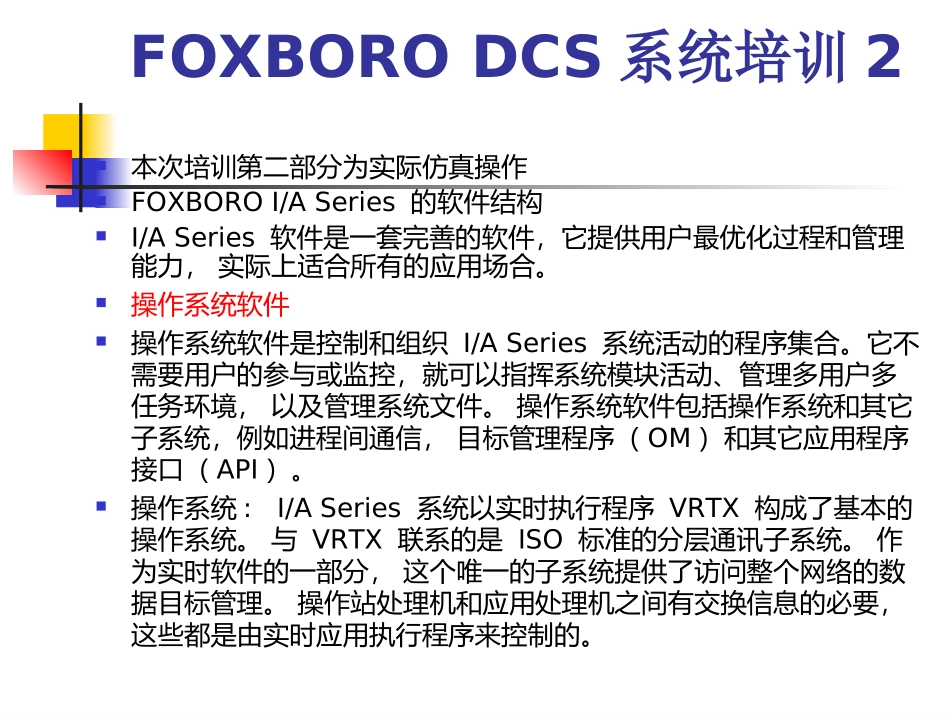

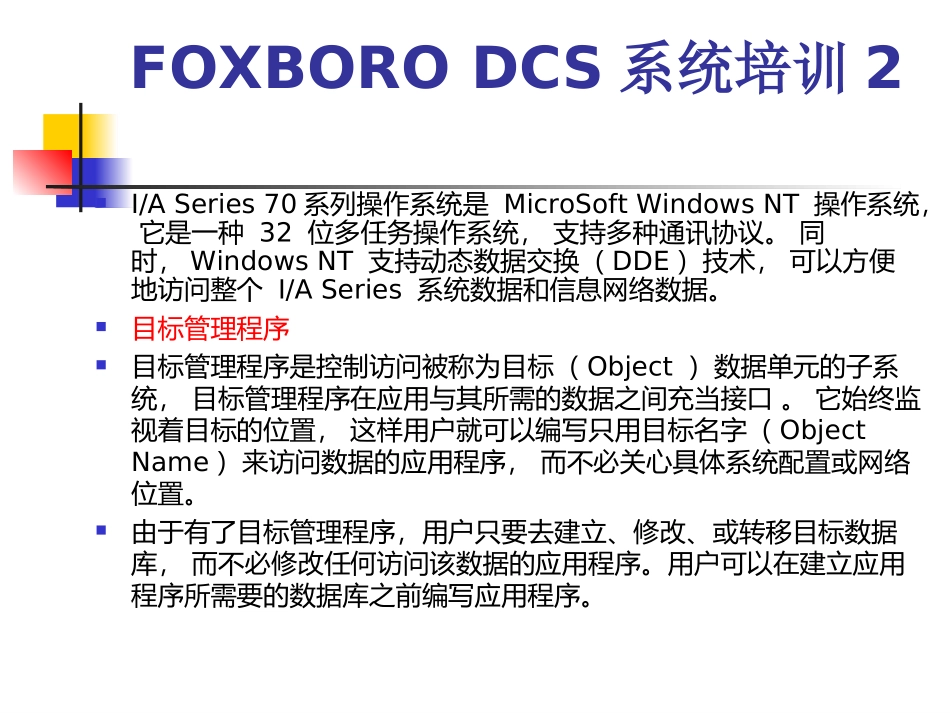

大唐国际托克托发电公司国能班FoxboroDCS系统培训2FOXBORODCS系统培训2本次培训第二部分为实际仿真操作FOXBOROI/ASeries的软件结构I/ASeries软件是一套完善的软件,它提供用户最优化过程和管理能力,实际上适合所有的应用场合。操作系统软件操作系统软件是控制和组织I/ASeries系统活动的程序集合。它不需要用户的参与或监控,就可以指挥系统模块活动、管理多用户多任务环境,以及管理系统文件。操作系统软件包括操作系统和其它子系统,例如进程间通信,目标管理程序(OM)和其它应用程序接口(API)。操作系统:I/ASeries系统以实时执行程序VRTX构成了基本的操作系统。与VRTX联系的是ISO标准的分层通讯子系统。作为实时软件的一部分,这个唯一的子系统提供了访问整个网络的数据目标管理。操作站处理机和应用处理机之间有交换信息的必要,这些都是由实时应用执行程序来控制的。FOXBORODCS系统培训2I/ASeries70系列操作系统是MicroSoftWindowsNT操作系统,它是一种32位多任务操作系统,支持多种通讯协议。同时,WindowsNT支持动态数据交换(DDE)技术,可以方便地访问整个I/ASeries系统数据和信息网络数据。目标管理程序目标管理程序是控制访问被称为目标(Object)数据单元的子系统,目标管理程序在应用与其所需的数据之间充当接口。它始终监视着目标的位置,这样用户就可以编写只用目标名字(ObjectName)来访问数据的应用程序,而不必关心具体系统配置或网络位置。由于有了目标管理程序,用户只要去建立、修改、或转移目标数据库,而不必修改任何访问该数据的应用程序。用户可以在建立应用程序所需要的数据库之前编写应用程序。FOXBORODCS系统培训2具体有两种类型的目标:控制和I/O目标(复合块:功能块,参数)共享目标-进程(任务)-设备-别名(字符串)-变量(整型、字符串、长整型、浮点运算和字符串)人机接口软件人机接口软件是由实时显示管理程序和一系列有关的子系统和工具组成,它们支持所有与图象显示和组态工作有关的活动。由于该软件在所有的操作站(个人操作站PW、操作处理机WP和应用操作站AW)之间的差异,某个操作站上的显示应用状态能直接传送到另一个操作站上。人机接口包括用于过程控制和管理的实时软件和组态软件。FOXBORODCS系统培训2实时软件包括:实时显示软件70系列操作站窗口软件工厂操作定向显示软件趋势子系统报警子系统操作员信息和报表软件系统管理软件组态软件包括:显示绘图和组态软件多站显示管理组态软件系统组态程序操作员/环境组态程序显示实用程序过程报警组态程序组态软件I/ASeries系统组态软件提供了一系列不同的组态程序。如系统组态程序,允许用户定义系统网络、设备、软件和包装的布置;控制组态程序,能够将静态的显示画面转换成与过程有交互作用的动态显示画面,并提供逻辑上分层控制能力;以及应用程序组态程序等等,这些组态软件可在PC机上运行。FOXBORODCS系统培训2历史数据库管理软件历史数据库管理软件采集、存储、处理和归档来自控制系统的过程数据,为趋势显示、统计过程控制(SPC)图表、记录、报表、电子表格和应用程序提供数据。该软件为过程工程师和操作员提供了广泛的数据采集、管理和显示功能。历史数据库管理软件采集四种类型的数据:采样浓缩处理信息人工数据输入(MDE)值对于每个采样点,其采样值可保留在独立的文件中。以上我们讲了I’A的软件结构,至此我们已经对I’A系列DCS系统的硬件、软件有了大体的了解,下面我们讨论如何用FOXBOROI’A系列搭建一个控制系统。FOXBORODCS系统培训2首先要了解你在应用方面的要求,然后根据硬件的能力计算出所用的组件及数量。A、控制系统有多少个输入输出点以及这些点的信号类型,从而决定要用哪些型号的FBM以及它们的数量。(FBM的型号以及输入输出点数参考表一)B、系统要完成的控制任务要用哪些功能块和它们的处理周期,计算出要用多少块控制处理机(CP)。这里要考虑三个问题,一是CP的负载能力:CP270最多可挂128个FBM、最多可装载2000个等效功能块,每秒最多运行1000个等效功能块;建...
