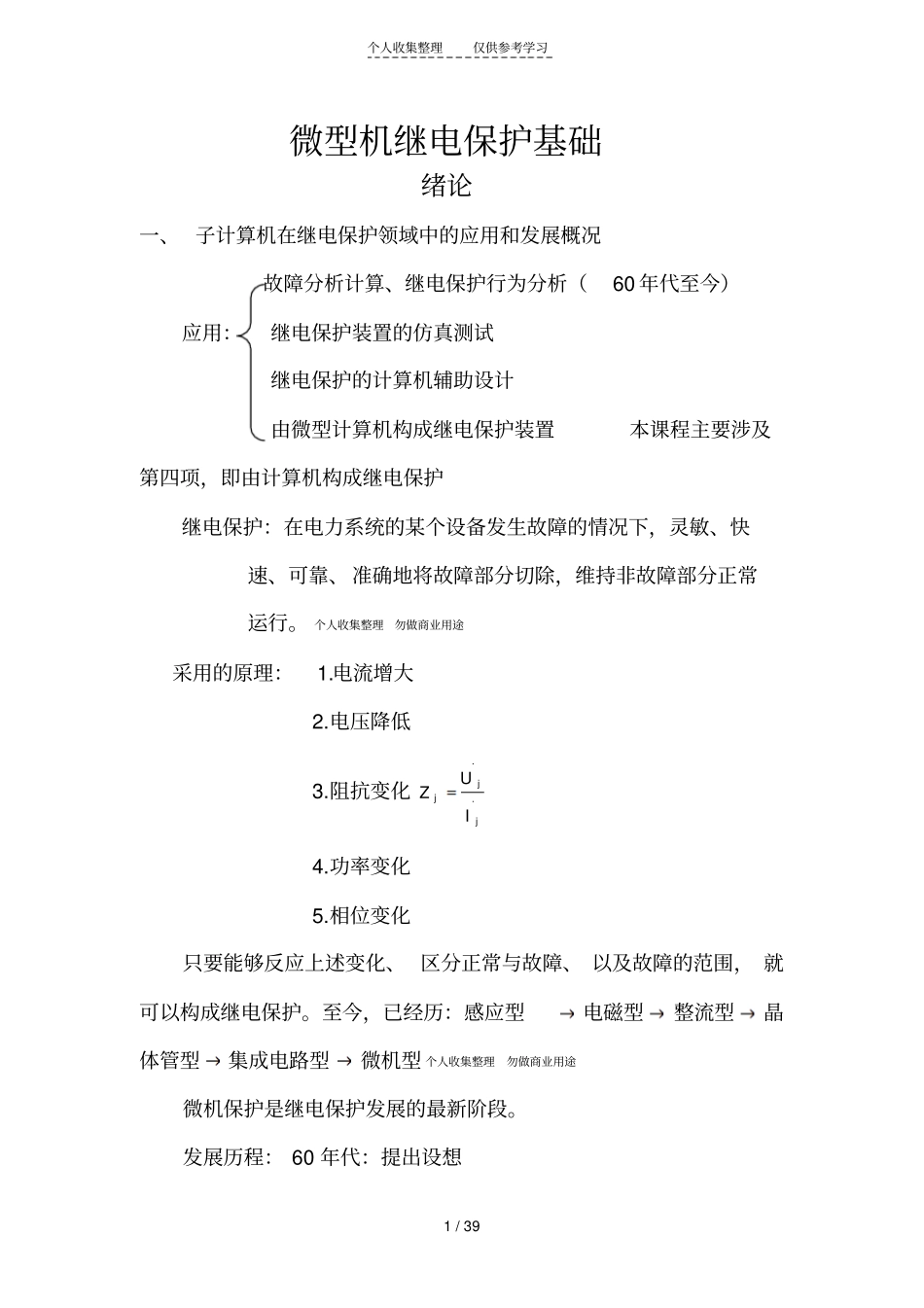

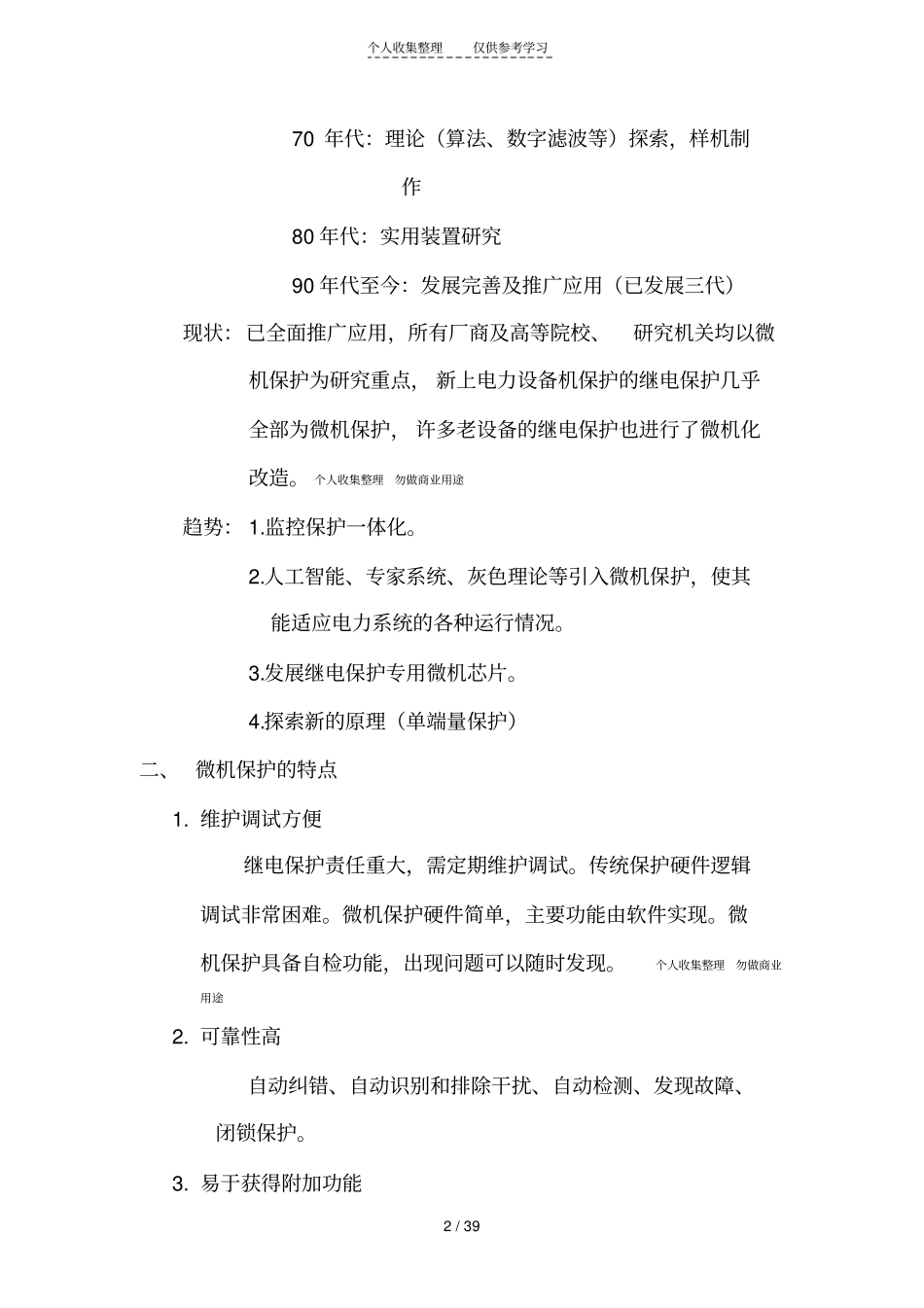

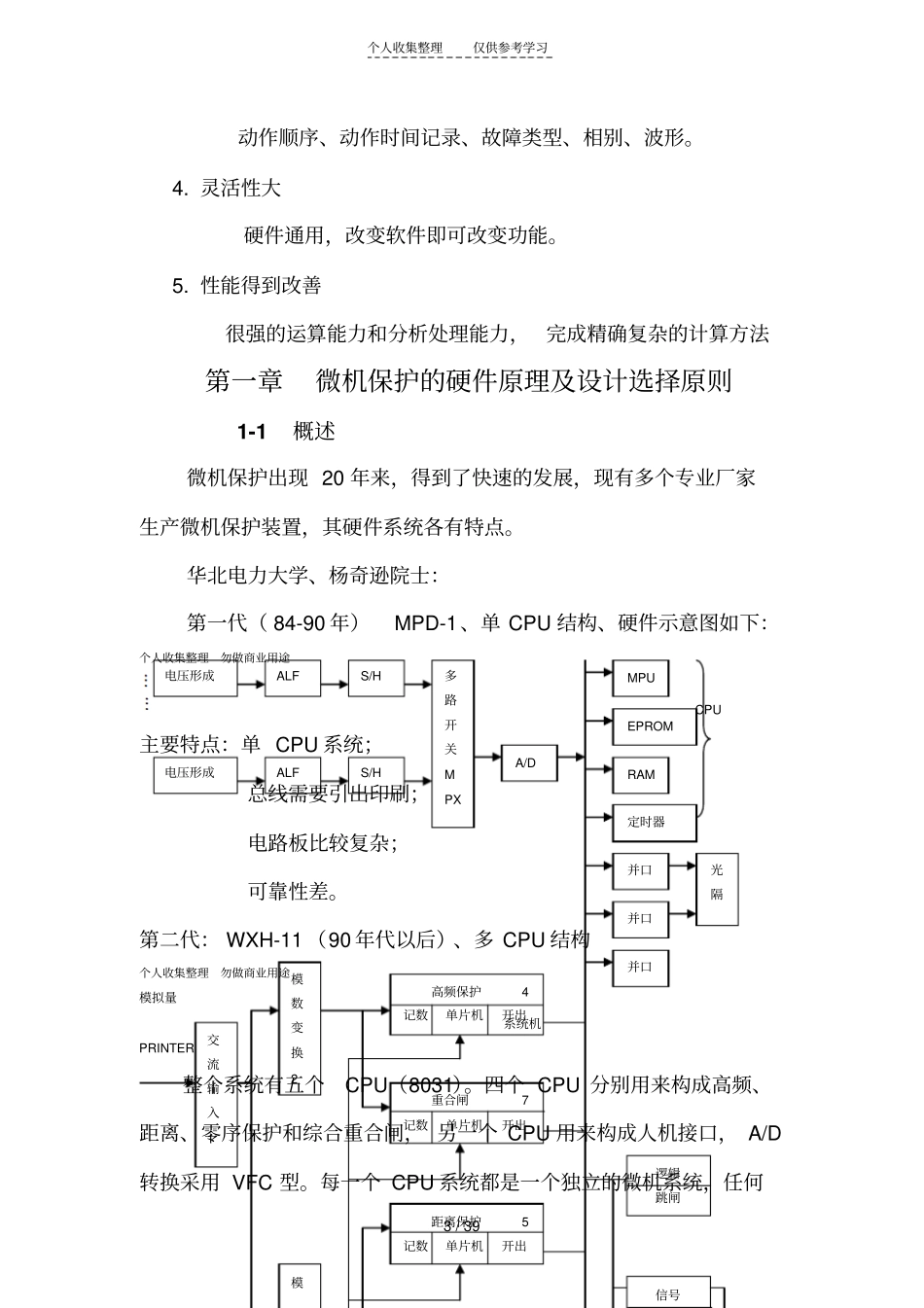

个人收集整理仅供参考学习1 / 39 微型机继电保护基础绪论一、 子计算机在继电保护领域中的应用和发展概况故障分析计算、继电保护行为分析（60 年代至今）应用：继电保护装置的仿真测试继电保护的计算机辅助设计由微型计算机构成继电保护装置本课程主要涉及第四项，即由计算机构成继电保护继电保护：在电力系统的某个设备发生故障的情况下，灵敏、快速、可靠、准确地将故障部分切除，维持非故障部分正常运行。 个人收集整理勿做商业用途采用的原理：1.电流增大2.电压降低3.阻抗变化..jjjIUZ4.功率变化5.相位变化只要能够反应上述变化、 区分正常与故障、 以及故障的范围， 就可以构成继电保护。至今，已经历：感应型电磁型整流型晶体管型集成电路型微机型 个人收集整理勿做商业用途微机保护是继电保护发展的最新阶段。发展历程： 60 年代：提出设想个人收集整理仅供参考学习2 / 39 70 年代：理论（算法、数字滤波等）探索，样机制作80 年代：实用装置研究90 年代至今：发展完善及推广应用（已发展三代）现状：已全面推广应用，所有厂商及高等院校、研究机关均以微机保护为研究重点， 新上电力设备机保护的继电保护几乎全部为微机保护， 许多老设备的继电保护也进行了微机化改造。 个人收集整理勿做商业用途趋势： 1.监控保护一体化。2.人工智能、专家系统、灰色理论等引入微机保护，使其能适应电力系统的各种运行情况。3.发展继电保护专用微机芯片。4.探索新的原理（单端量保护）二、 微机保护的特点1. 维护调试方便继电保护责任重大，需定期维护调试。传统保护硬件逻辑调试非常困难。微机保护硬件简单，主要功能由软件实现。微机保护具备自检功能，出现问题可以随时发现。个人收集整理勿做商业用途2. 可靠性高自动纠错、自动识别和排除干扰、自动检测、发现故障、闭锁保护。3. 易于获得附加功能个人收集整理仅供参考学习3 / 39 动作顺序、动作时间记录、故障类型、相别、波形。4. 灵活性大硬件通用，改变软件即可改变功能。5. 性能得到改善很强的运算能力和分析处理能力，完成精确复杂的计算方法第一章微机保护的硬件原理及设计选择原则1-1概述微机保护出现 20 年来，得到了快速的发展，现有多个专业厂家生产微机保护装置，其硬件系统各有特点。华北电力大学、杨奇逊院士：第一代（ 84-90 年）MPD-1、单 CPU 结构、硬件示意图如下：个人收集整理勿做商业用途CPU 主要特点：单 CPU 系统；总线需要引出印刷...
