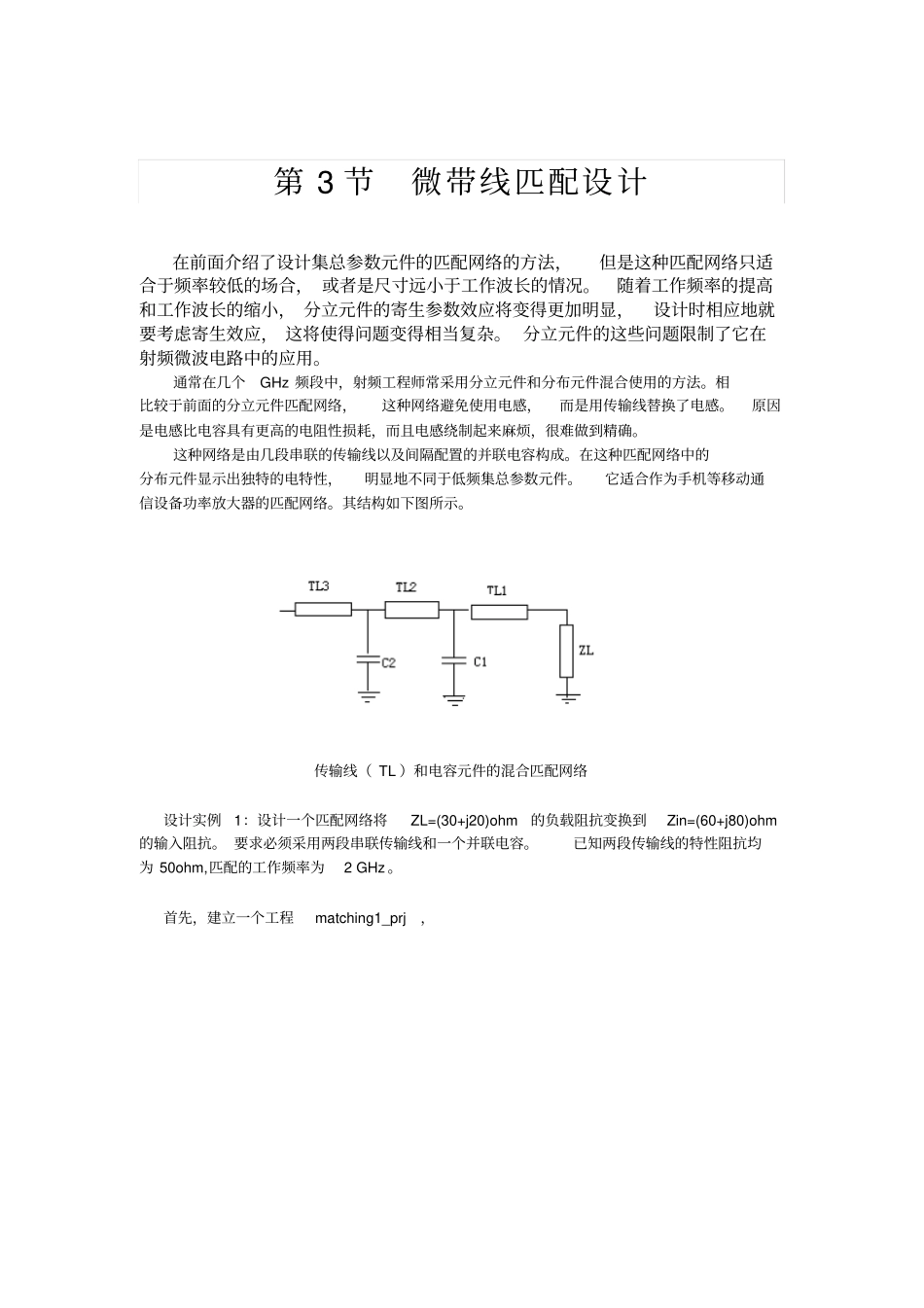

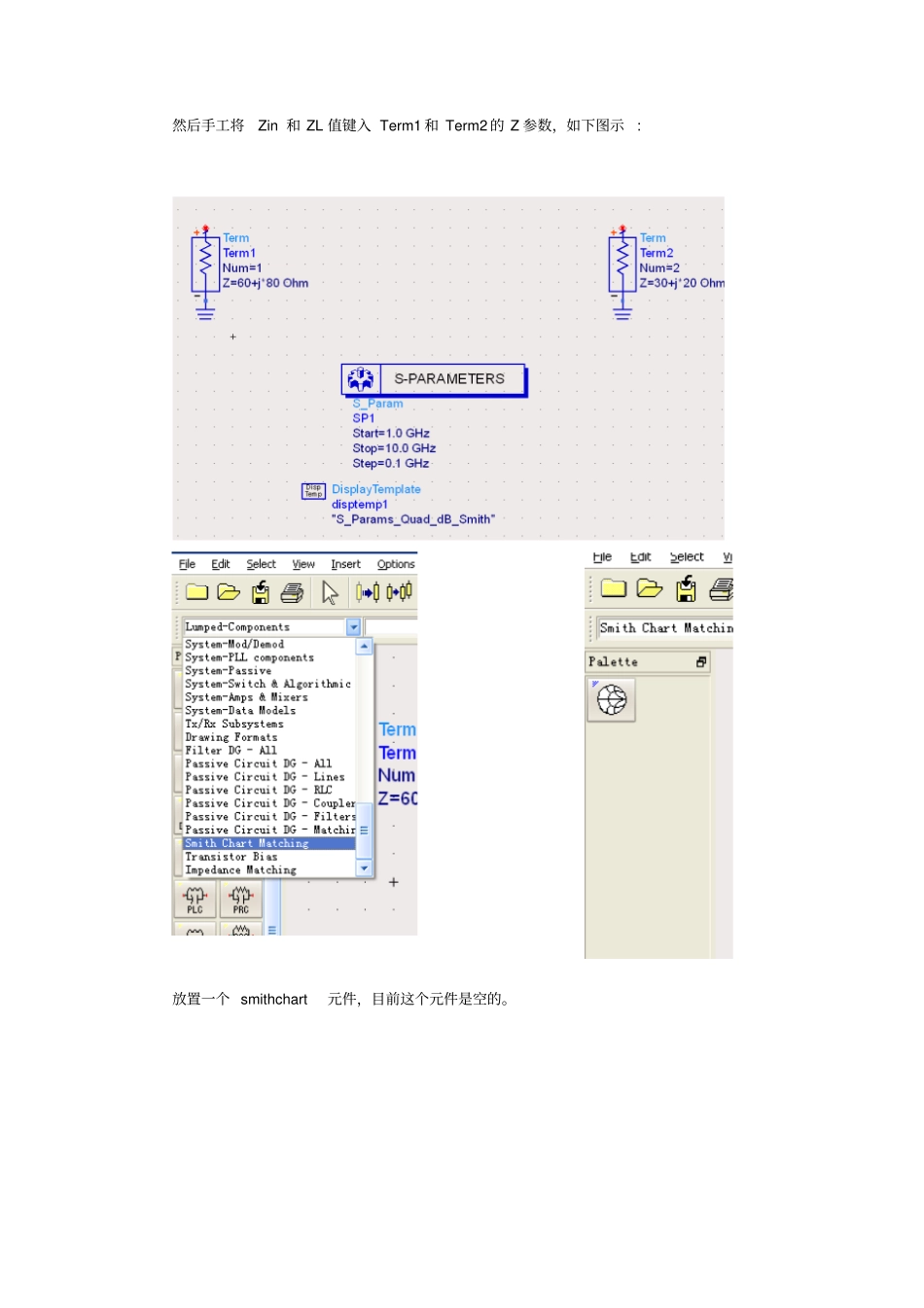

第 3 节微带线匹配设计在前面介绍了设计集总参数元件的匹配网络的方法，但是这种匹配网络只适合于频率较低的场合， 或者是尺寸远小于工作波长的情况。随着工作频率的提高和工作波长的缩小， 分立元件的寄生参数效应将变得更加明显，设计时相应地就要考虑寄生效应， 这将使得问题变得相当复杂。 分立元件的这些问题限制了它在射频微波电路中的应用。通常在几个GHz 频段中，射频工程师常采用分立元件和分布元件混合使用的方法。相比较于前面的分立元件匹配网络，这种网络避免使用电感，而是用传输线替换了电感。原因是电感比电容具有更高的电阻性损耗，而且电感绕制起来麻烦，很难做到精确。这种网络是由几段串联的传输线以及间隔配置的并联电容构成。在这种匹配网络中的分布元件显示出独特的电特性，明显地不同于低频集总参数元件。它适合作为手机等移动通信设备功率放大器的匹配网络。其结构如下图所示。传输线（ TL ）和电容元件的混合匹配网络设计实例1：设计一个匹配网络将ZL=(30+j20)ohm的负载阻抗变换到Zin=(60+j80)ohm的输入阻抗。 要求必须采用两段串联传输线和一个并联电容。已知两段传输线的特性阻抗均为 50ohm,匹配的工作频率为2 GHz 。首先，建立一个工程matching1_prj，弹出窗口如下图点选框内的S_Params，然后点OK。然后会光标处出现虚框将虚框放在空白窗体内。出现 S 参数模板如图示：然后手工将Zin 和 ZL 值键入 Term1 和 Term2 的 Z 参数，如下图示: 放置一个 smithchart元件，目前这个元件是空的。然后点击 tools ，在下拉菜单中找到Smith Chart Utility点击，启动Smith Chart工具视窗。如下图示：在弹出的对话框中选择Update Smith Chart utility from SmartCoponent，然后点击OK就可以用 ADS自带的 Smith 圆图工具来设计匹配。先设置匹配的工作频率为2 GHz，默认设置为1 GHz。然后在 Smith Chart工具右下角的 Network Schematic 中分别选中ZS和 ZL，将设计要求中的Zin 和 ZL 值输进去。分别按下回车键，可以看到Smith 圆图中的源和负载点将自动移动到相应的位置。如图所示：接下来先在Network Schematic中选中负载ZL，然后在左上方的Palette中选择串联微带线，将鼠标移动到圆图区域。按照同样的步骤将并联电容和另一段串联微带线添加进去，另外在Network Response中将开始频率和结束频率分别设为1.0e9 和 3.0e9 。如下图示：接下来通过手动调整圆图上三个节点的位置，...
