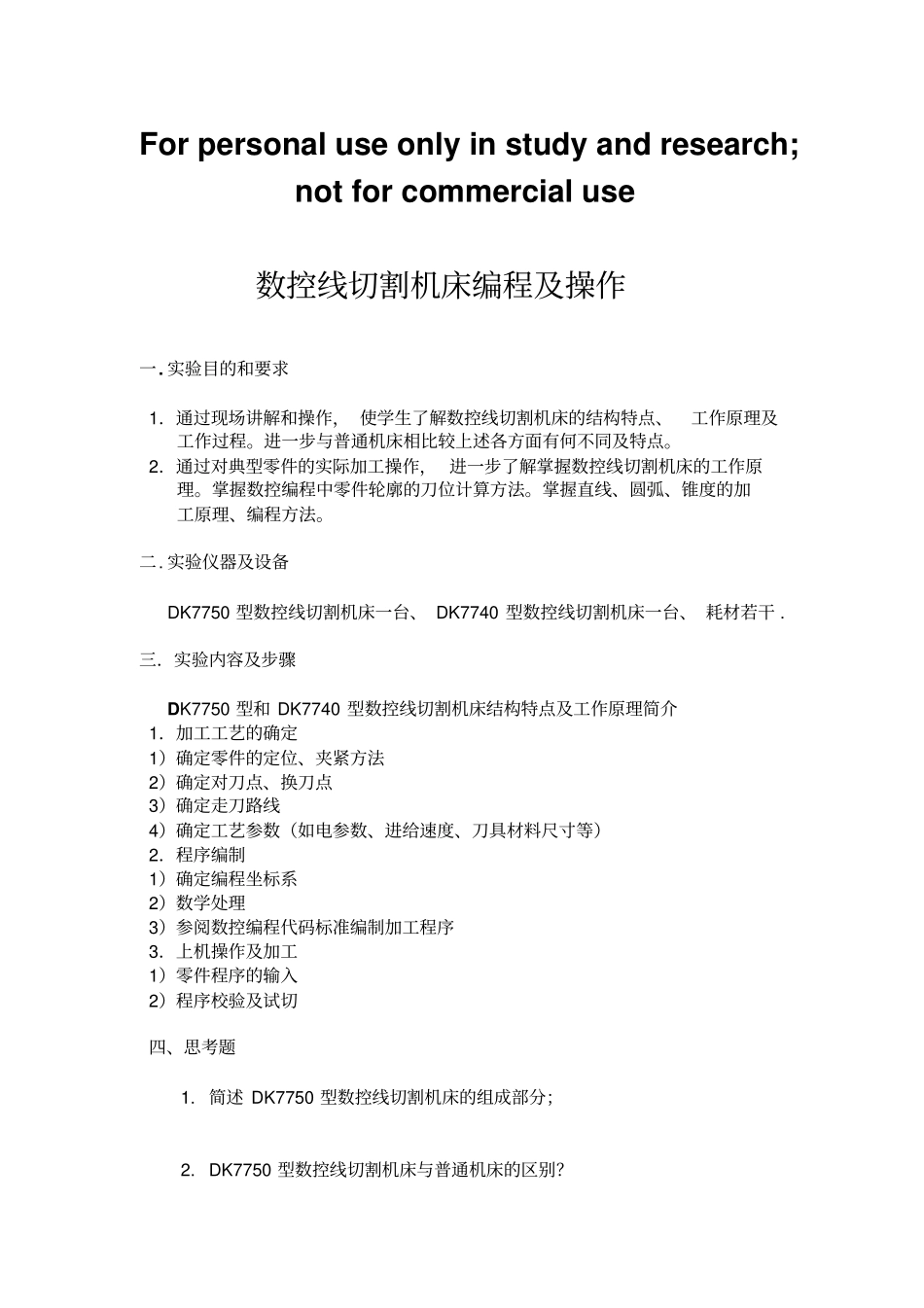

For personal use only in study and research; not for commercial use 数控线切割机床编程及操作一. 实验目的和要求1．通过现场讲解和操作， 使学生了解数控线切割机床的结构特点、工作原理及工作过程。进一步与普通机床相比较上述各方面有何不同及特点。2．通过对典型零件的实际加工操作， 进一步了解掌握数控线切割机床的工作原理。掌握数控编程中零件轮廓的刀位计算方法。掌握直线、圆弧、锥度的加工原理、编程方法。二. 实验仪器及设备DK7750 型数控线切割机床一台、 DK7740 型数控线切割机床一台、 耗材若干 . 三．实验内容及步骤DK7750 型和 DK7740 型数控线切割机床结构特点及工作原理简介1．加工工艺的确定1）确定零件的定位、夹紧方法2）确定对刀点、换刀点3）确定走刀路线4）确定工艺参数（如电参数、进给速度、刀具材料尺寸等）2．程序编制1）确定编程坐标系2）数学处理3）参阅数控编程代码标准编制加工程序3．上机操作及加工1）零件程序的输入2）程序校验及试切四、思考题1. 简述 DK7750 型数控线切割机床的组成部分；2. DK7750 型数控线切割机床与普通机床的区别？3. 设计一个图形，包括加工圆、圆弧、直线，并编制加工程序。数控车床编程及操作一、实验目的1、通过现场讲解和操作，使学生了解数控车床的结构特点、工作原理及工作过程。进一步与普通车床相比较上述各方面有何不同。2、通过对典型零件的实际加工操作，进一步了解掌握数控车床的工作原理。掌握数控编程中零件轮廓的刀位计算方法。掌握直线、圆弧、锥度及螺纹的加工原理、编程方法。二、实验仪器及设备CKA6150 型数控车床三台、CKA6136 型数控车床一台、各类车刀若干、耗材若干三．实验内容及步骤CKA6150 型和 CKA6136 型数控车床结构特点及工作原理简介：CKA6136、CKA6150数控车床为纵 (Z) 、横 (X) 两座标控制的数控卧式车床。能够对各种轴类和盘类零件自动完成内外圆柱面、园锥面、园弧面、端面、切槽、倒角等工序的切削加工，并能车削公制直螺纹、端面螺纹及英制直螺纹和锥螺纹等各种车削加工。适合于多品种，中小批量产品的生产，对复杂、高精度零件尤能显示优越性。1、加工工艺的确定1）确定零件的定位、夹紧方法2）确定对刀点、换刀点3）确定走刀路线4）确定工艺参数（如主轴转速、进给速度、刀具材料尺寸等）2、程序编制1）确定编程坐标系2）数学处理3）参阅数控编程代码标准编制加工程序3、上机操作及加工1）零件程...
