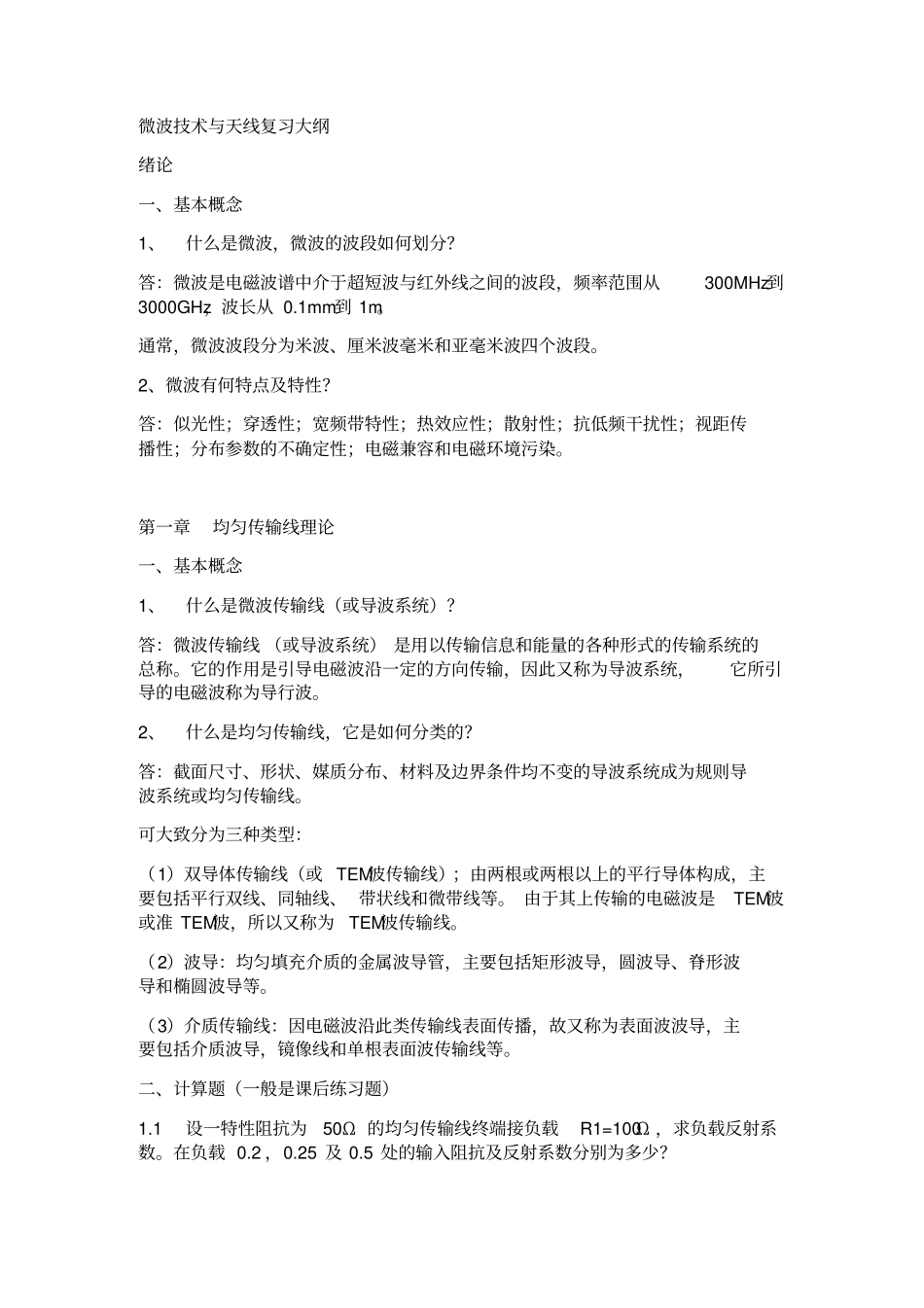

微波技术与天线复习大纲绪论一、基本概念1、什么是微波，微波的波段如何划分？答：微波是电磁波谱中介于超短波与红外线之间的波段，频率范围从300MHz到3000GHz，波长从 0.1mm到 1m。通常，微波波段分为米波、厘米波毫米和亚毫米波四个波段。2、微波有何特点及特性？答：似光性；穿透性；宽频带特性；热效应性；散射性；抗低频干扰性；视距传播性；分布参数的不确定性；电磁兼容和电磁环境污染。第一章均匀传输线理论一、基本概念1、什么是微波传输线（或导波系统）？答：微波传输线 （或导波系统） 是用以传输信息和能量的各种形式的传输系统的总称。它的作用是引导电磁波沿一定的方向传输，因此又称为导波系统，它所引导的电磁波称为导行波。2、什么是均匀传输线，它是如何分类的？答：截面尺寸、形状、媒质分布、材料及边界条件均不变的导波系统成为规则导波系统或均匀传输线。可大致分为三种类型：（1）双导体传输线（或 TEM波传输线）；由两根或两根以上的平行导体构成，主要包括平行双线、同轴线、 带状线和微带线等。 由于其上传输的电磁波是TEM波或准 TEM波，所以又称为TEM波传输线。（2）波导：均匀填充介质的金属波导管，主要包括矩形波导，圆波导、脊形波导和椭圆波导等。（3）介质传输线：因电磁波沿此类传输线表面传播，故又称为表面波波导，主要包括介质波导，镜像线和单根表面波传输线等。二、计算题（一般是课后练习题）1.1 设一特性阻抗为50Ω 的均匀传输线终端接负载R1=100Ω ，求负载反射系数。在负载 0.2 ，0.25 及 0.5 处的输入阻抗及反射系数分别为多少？解：，，，由于，，故当分别为 0.2 ，0.25 及 0.5 时有：，将上述所算得的反射系数带入求输入阻抗的公式则有（化简略）1.4 有一特性阻抗 =50Ω 的无耗均匀传输线，导体间的媒质参数=2.25 ，=1，终接=1Ω 的负载。当 =100MHz时，其线长度为。试求：（1）传输线的实际长度。 （2）负载终端反射系数。 （3）输入端反射系数。 （4）输入端阻抗。解：先求波长，欲求波长应知道波的传播速度（一下简称为波速）。波速其中，分别是自由空间中电介质常数和磁导率常数，分别是相对电介质常数和相对磁导率常数，为光速。，，于是，（1）传输线的实际长度（2）负载终端反射系数（3）输入端反射系数（4）输入端阻抗1.11 设特性阻抗为 =50Ω 的无耗均匀传输线，终端接有负载阻抗Ω 为复阻抗时，可以用一下方法实现阻抗变换器匹配：即在终端或在阻抗变...
