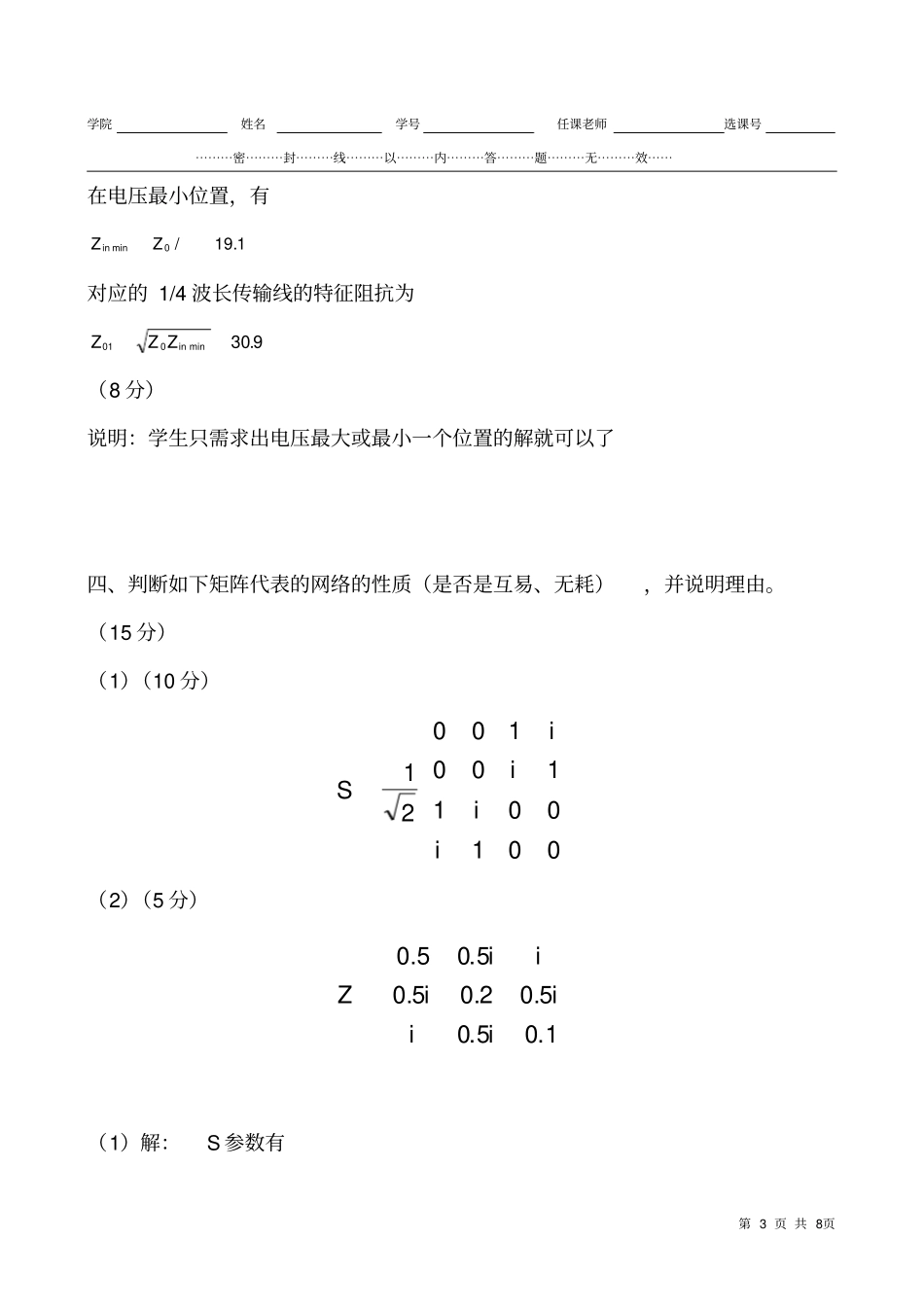

学院姓名学号任课老师选课号⋯⋯⋯密⋯⋯⋯封⋯⋯⋯线⋯⋯⋯以⋯⋯⋯内⋯⋯⋯答⋯⋯⋯题⋯⋯⋯无⋯⋯⋯效⋯⋯第 1 页 共 8页电子科技大学二零零六至二零零七学年第二学期期 末微波技术课程考试题B 卷 （120 分钟）考试形式：课堂闭卷考试日期2007 年月日一二三四五六七八九十总分评卷教师一、填空 （每空 2 分，共 20 分）1、矩形波导的截止频率由 （横截面尺寸）、（填充介质参数r 、r）和（波型指数 m，n ）确定。2、在 SMITH 圆图中，（1）圆代表的阻抗实部为0。 （1）点代表开路点。3、无耗网络 S 参数满足（幺正性或USSt*）。互易网络的阻抗矩阵参数的特点是（jiijZZ）。4、采用 λ /4 阻抗变换器进行阻抗匹配时，要求被匹配的负载或输入阻抗必须满足（纯阻条件）。5、传输线谐振器并联谐振的阻抗条件是（inZ），串联谐振的阻抗条件是（0inZ）。二、判断下面命题的正确与错误（正确的划圈，错误的打叉）（每小题 2 分，共 10 分）1、微波谐振器有无穷多个谐振频率。（○）2、矩形波导可以传播TEM 模式（）3、二端口网络的 S11代表网络端口 2 接任意负载时端口 1的反射系数。（）学院姓名学号任课老师选课号⋯⋯⋯密⋯⋯⋯封⋯⋯⋯线⋯⋯⋯以⋯⋯⋯内⋯⋯⋯答⋯⋯⋯题⋯⋯⋯无⋯⋯⋯效⋯⋯第 2 页 共 8页4、在传输线上的总电压和总电流与参考面的位置有关。（○）5、SMITH 阻抗圆图中，虚轴对应的阻抗是纯电抗。（）三、用λ /4 阻抗变换器将阻抗为25+j25 的负载与特征阻抗为50 欧姆的传输线相匹配，并给出结果。 （20 分）解：4.02.02575252500jjjZZZZLLL618.211（4 分）在 1/4 波长阻抗变换器与负载之间插入一段长度为l，特征阻抗为 50 欧姆的传输线，使从 1/4 波长变换器向负载看去的输入阻抗为纯阻，有162.02.04.0tan4'"tan4maxaal（电压最大位置）或312.04maxminll（电压最小位置）（8 分）在电压最大位置，有1310maxZZ in则对应的 1/4 波长传输线的特征阻抗为81max001inZZZ学院姓名学号任课老师选课号⋯⋯⋯密⋯⋯⋯封⋯⋯⋯线⋯⋯⋯以⋯⋯⋯内⋯⋯⋯答⋯⋯⋯题⋯⋯⋯无⋯⋯⋯效⋯⋯第 3 页 共 8页在电压最小位置，有1.19/0minZZ in对应的 1/4 波长传输线的特征阻抗为9.30min001inZZZ（8 分）说明：学生只需求出电压最大或最小一个位置的解就可以了四、判断如下矩阵代表的网络的性质（是否是互易、无耗），并说明理由。（15 分）（1）（10 分）00100110010021iiiiS...
