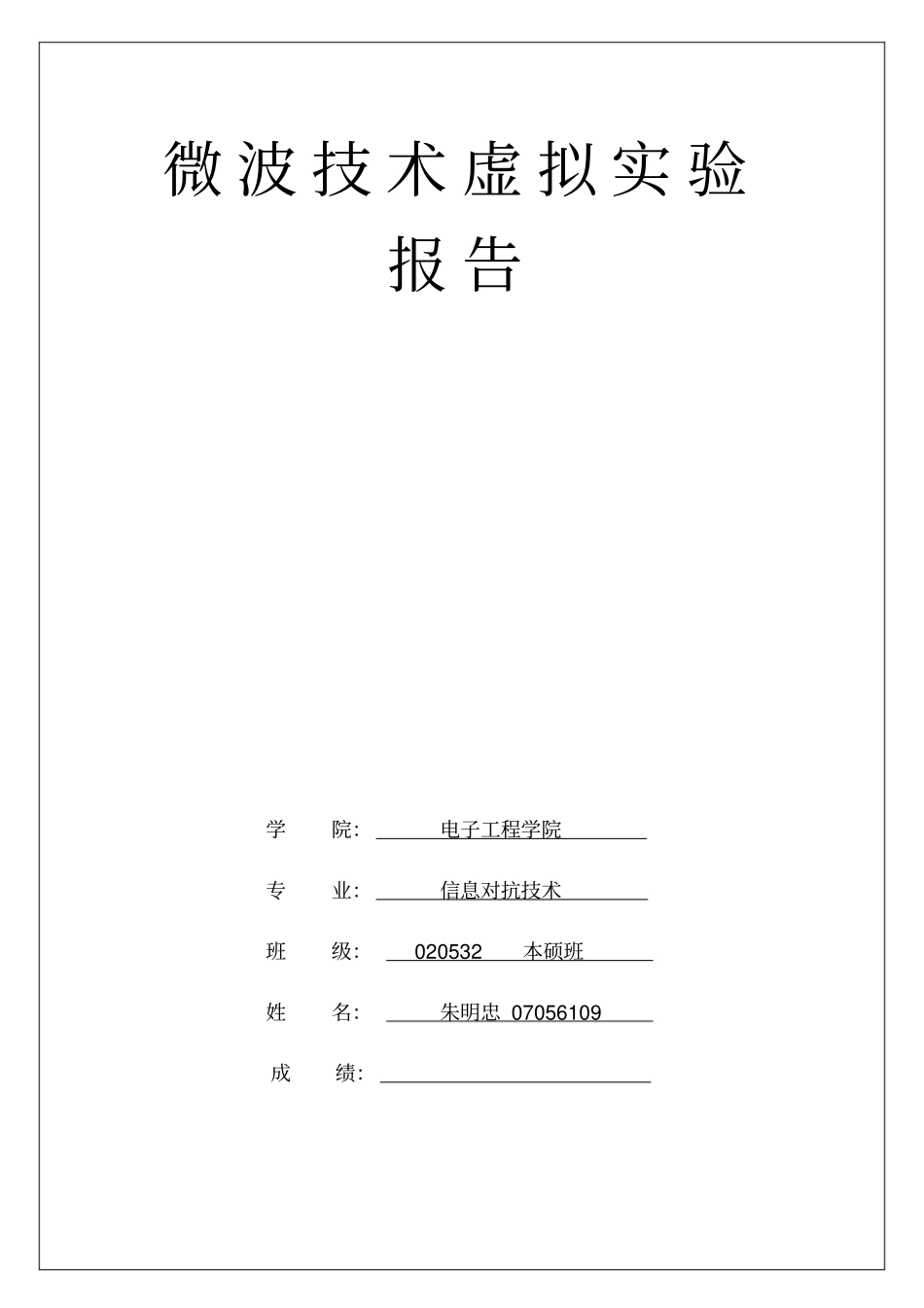

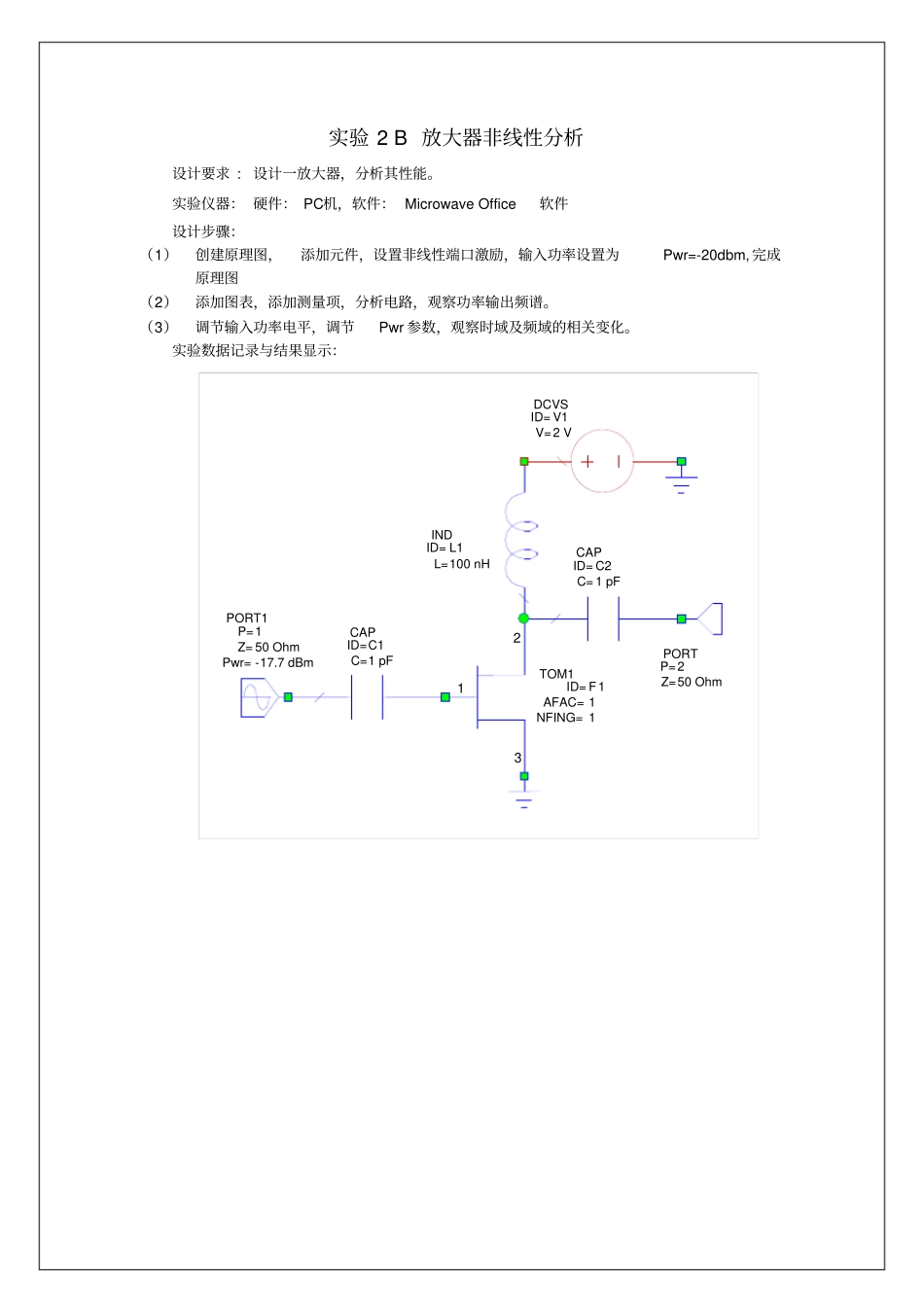

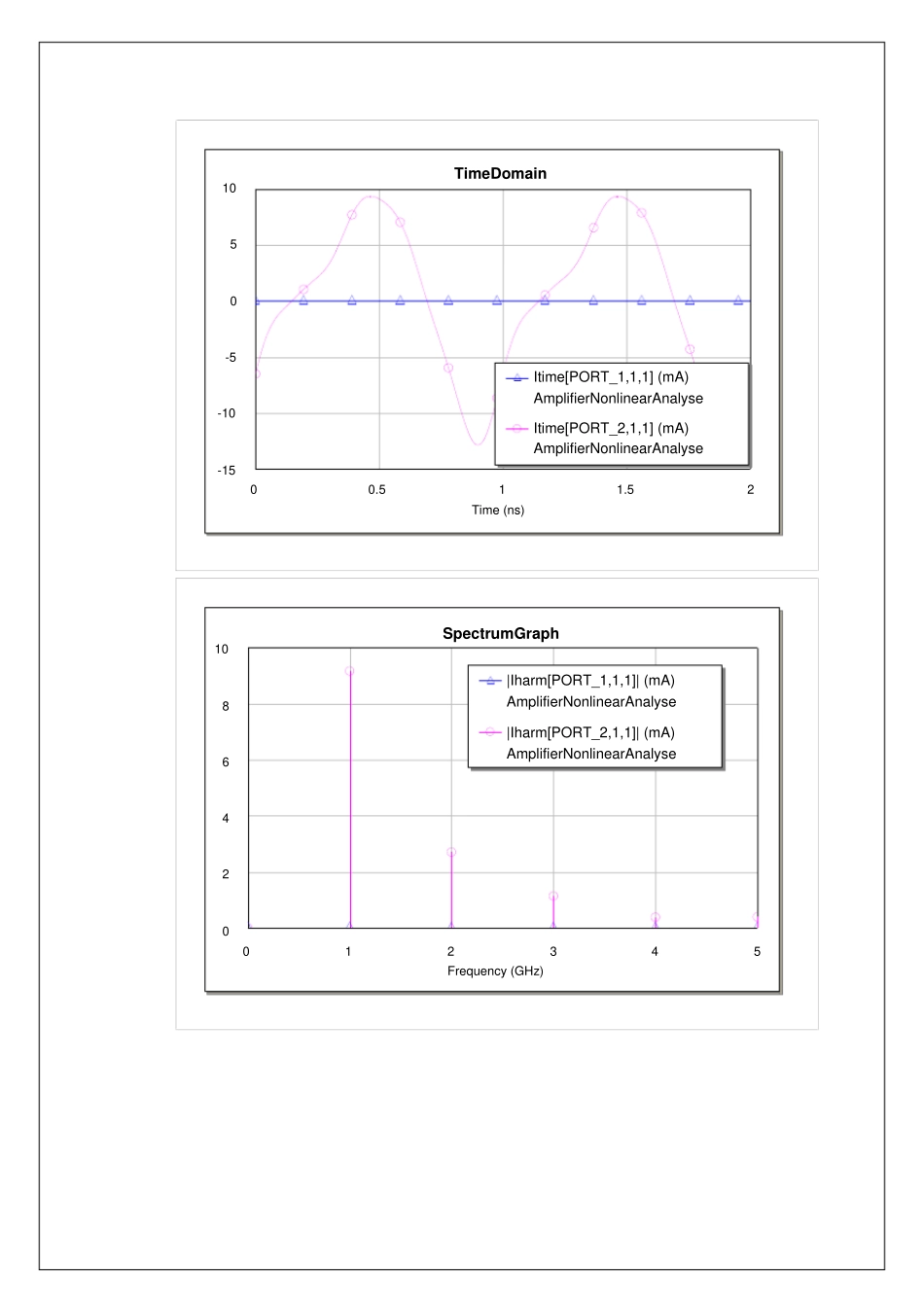

微 波 技 术 虚 拟 实 验报 告学院：电子工程学院专业：信息对抗技术班级： 020532本硕班姓名：朱明忠 07056109 成绩：实验 2 B 放大器非线性分析设计要求 :设计一放大器，分析其性能。实验仪器： 硬件： PC机，软件： Microwave Office软件设计步骤：（1）创建原理图，添加元件，设置非线性端口激励，输入功率设置为Pwr=-20dbm, 完成原理图（2）添加图表，添加测量项，分析电路，观察功率输出频谱。（3）调节输入功率电平，调节Pwr 参数，观察时域及频域的相关变化。实验数据记录与结果显示：123TOM1NFING=AFAC=ID=1 1 F 1 CAPC=ID=1 pFC1 CAPC=ID=1 pFC2 INDL=ID=100 nHL1 DCVSV=ID=2 VV1 PORTZ=P=50 Ohm2 PORT1Pwr=Z=P=-17.7 dBm50 Ohm1 00.511.52Time (ns)TimeDomain-15-10-50510Itime[PORT_1,1,1] (mA)AmplifierNonlinearAnalyseItime[PORT_2,1,1] (mA)AmplifierNonlinearAnalyse012345Frequency (GHz)SpectrumGraph0246810|Iharm[PORT_1,1,1]| (mA)AmplifierNonlinearAnalyse|Iharm[PORT_2,1,1]| (mA)AmplifierNonlinearAnalyse实验结果分析与总结：调节输入功率Pwr 时，可以看出对输出有明显的影响。练习使用 Microwave Office软件，建立模型并进行仿真分析。00.511.52Time (ns)TimeDomain-10-50510Itime[PORT_1,1,1] (mA)AmplifierNonlinearAnalyseItime[PORT_2,1,1] (mA)AmplifierNonlinearAnalyse012345Frequency (GHz)SpectrumGraph0246|Iharm[PORT_1,1,1]| (mA)AmplifierNonlinearAnalyse|Iharm[PORT_2,1,1]| (mA)AmplifierNonlinearAnalyse实验 3 螺旋电感的电磁分析设计要求： 设计一个螺旋电感，画出电磁结构图。进行电磁模拟分析，观察二维及三维的电流分布。实验仪器： 硬件： PC机，软件： Microwave Office软件设计步骤：（1）在 新 工 程 中 正 确 创 建 电 磁 结 构 图 ， 设 置 边 界 尺 寸 及 网 格 大 小 ：X-Dimension=320,Y-Dimension=320,X-Divisions=32,Y-Divisions=32，添加介质层，设置Thickness=20;Add Conductor绘制螺旋电感；Add Rect Conductor绘制输出线；Add Edge Port添加端口， Add Rect Conductor绘制电桥； Add 添加通道。（2）在 Project Options 中的 Frequency Values页设置工作频率：单位MHz,起始：400 终止： 700 步长：100； 分析电路 Analyze ；分别激活 2-D，3-D 视图，观察静态...
