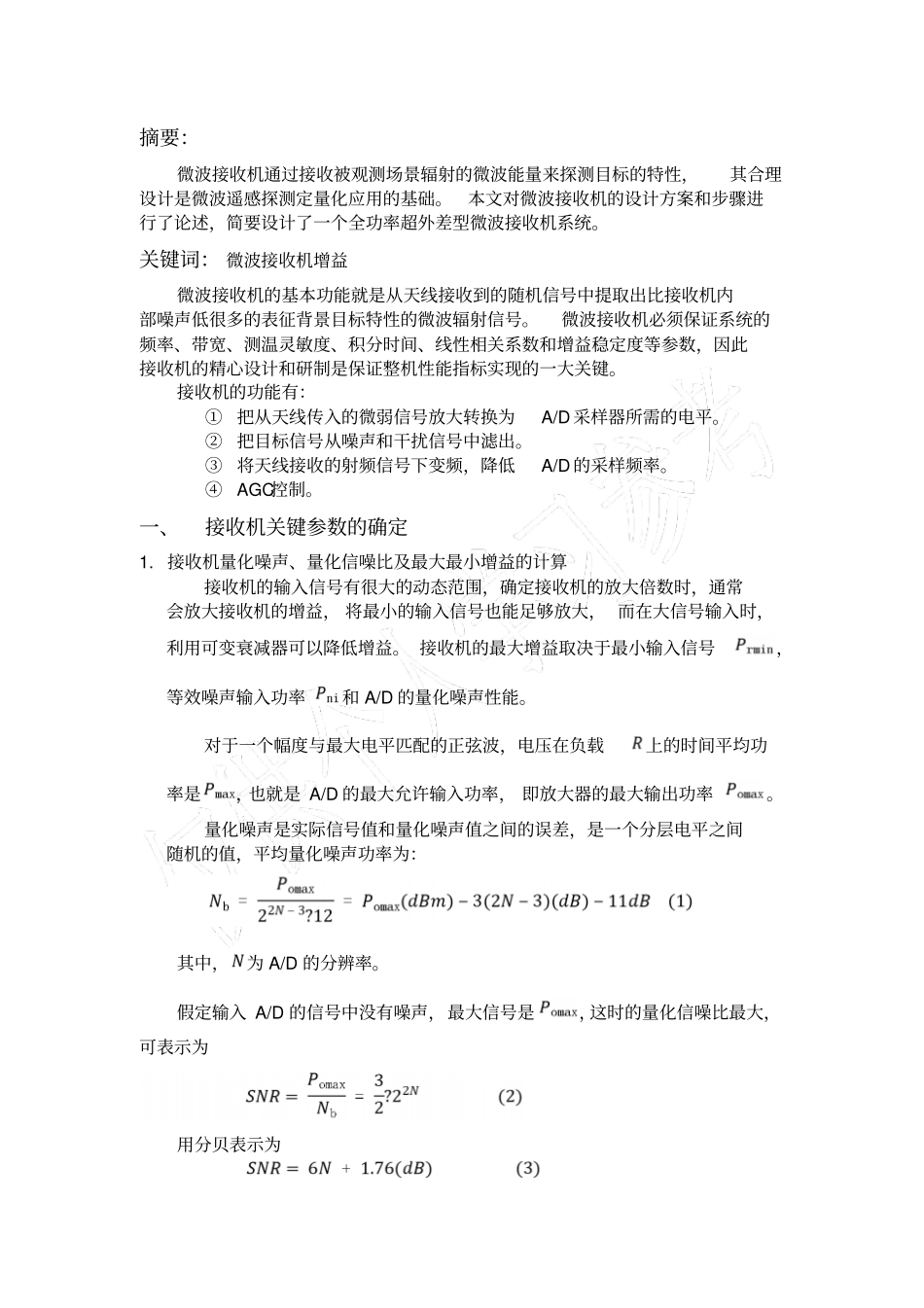

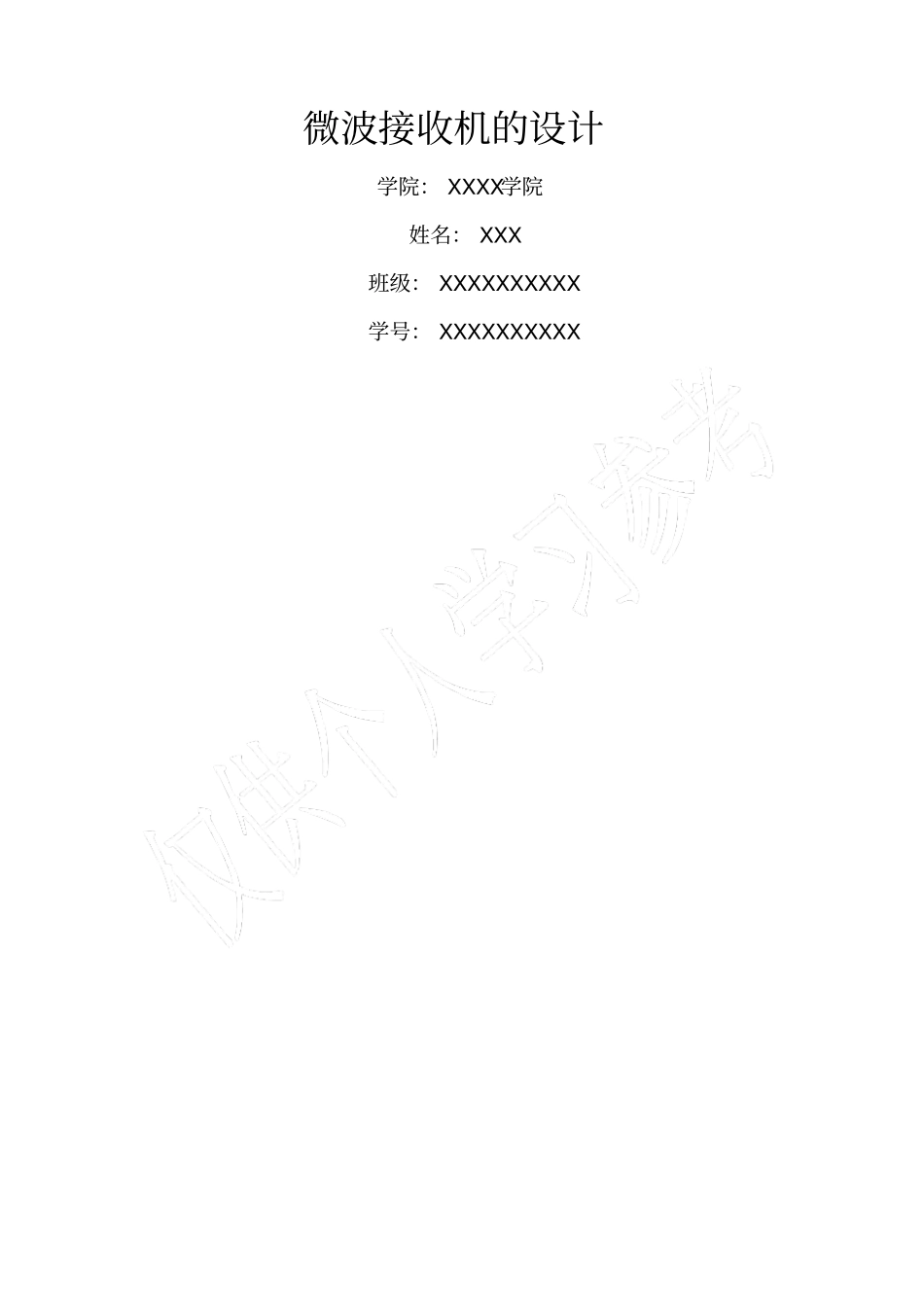

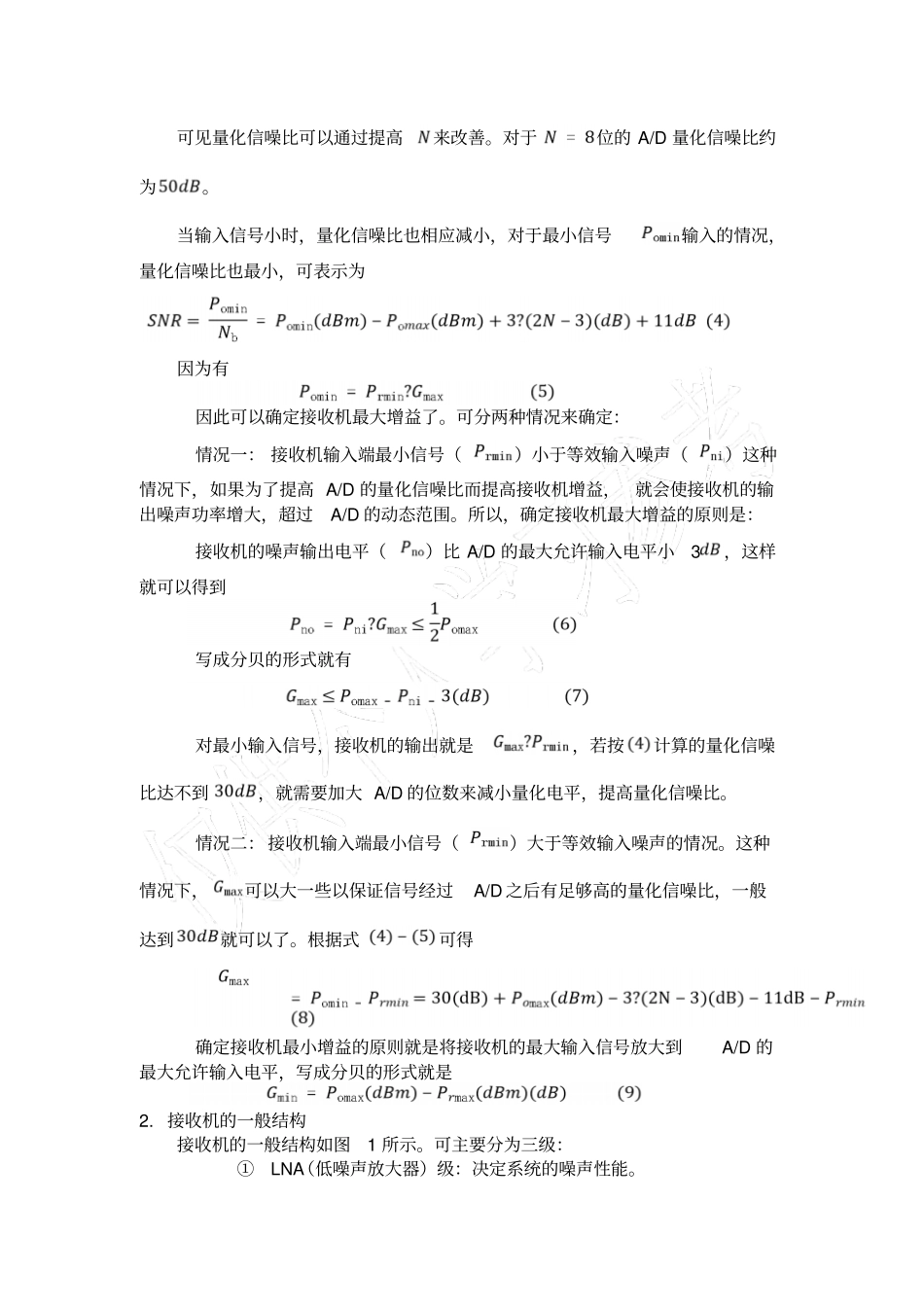

微波接收机的设计学院： XXXX学院姓名： XXX 班级： XXXXXXXXXX 学号： XXXXXXXXXX摘要：微波接收机通过接收被观测场景辐射的微波能量来探测目标的特性，其合理设计是微波遥感探测定量化应用的基础。本文对微波接收机的设计方案和步骤进行了论述，简要设计了一个全功率超外差型微波接收机系统。关键词： 微波接收机增益微波接收机的基本功能就是从天线接收到的随机信号中提取出比接收机内部噪声低很多的表征背景目标特性的微波辐射信号。微波接收机必须保证系统的频率、带宽、测温灵敏度、积分时间、线性相关系数和增益稳定度等参数，因此接收机的精心设计和研制是保证整机性能指标实现的一大关键。接收机的功能有：①把从天线传入的微弱信号放大转换为A/D 采样器所需的电平。②把目标信号从噪声和干扰信号中滤出。③将天线接收的射频信号下变频，降低A/D 的采样频率。④AGC控制。一、接收机关键参数的确定1. 接收机量化噪声、量化信噪比及最大最小增益的计算接收机的输入信号有很大的动态范围，确定接收机的放大倍数时，通常会放大接收机的增益， 将最小的输入信号也能足够放大， 而在大信号输入时，利用可变衰减器可以降低增益。 接收机的最大增益取决于最小输入信号，等效噪声输入功率和 A/D 的量化噪声性能。对于一个幅度与最大电平匹配的正弦波，电压在负载上的时间平均功率是，也就是 A/D 的最大允许输入功率， 即放大器的最大输出功率。量化噪声是实际信号值和量化噪声值之间的误差，是一个分层电平之间随机的值，平均量化噪声功率为：其中，为 A/D 的分辨率。假定输入 A/D 的信号中没有噪声，最大信号是，这时的量化信噪比最大，可表示为用分贝表示为可见量化信噪比可以通过提高来改善。对于位的 A/D 量化信噪比约为。当输入信号小时，量化信噪比也相应减小，对于最小信号输入的情况，量化信噪比也最小，可表示为因为有因此可以确定接收机最大增益了。可分两种情况来确定：情况一： 接收机输入端最小信号（）小于等效输入噪声（）这种情况下，如果为了提高 A/D 的量化信噪比而提高接收机增益，就会使接收机的输出噪声功率增大，超过A/D 的动态范围。所以，确定接收机最大增益的原则是：接收机的噪声输出电平（）比 A/D 的最大允许输入电平小3，这样就可以得到写成分贝的形式就有对最小输入信号，接收机的输出就是，若按计算的量化信噪比达不到，就需要加大 A/D 的位数来减小量化电平，提高量化信噪比。情...
