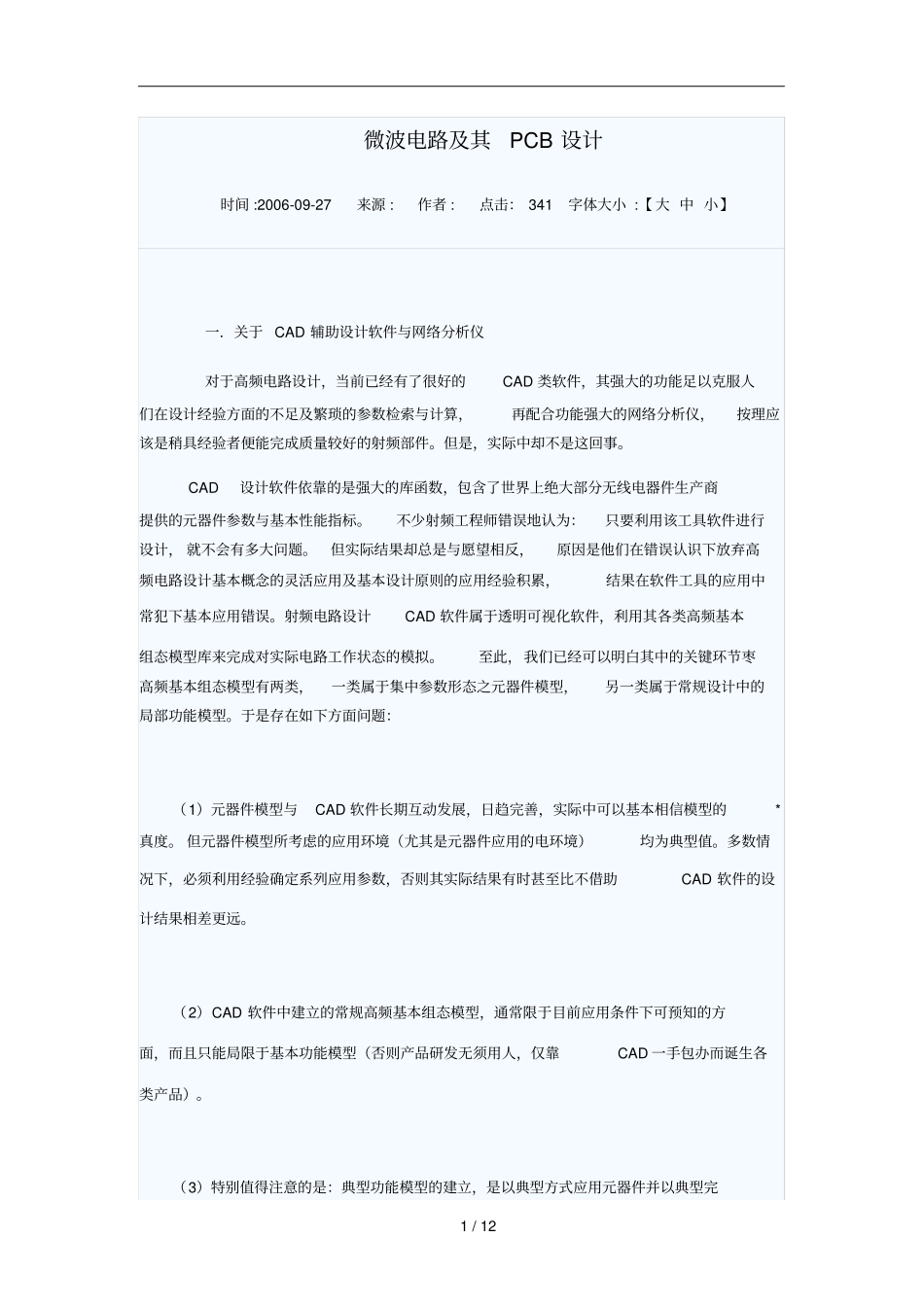

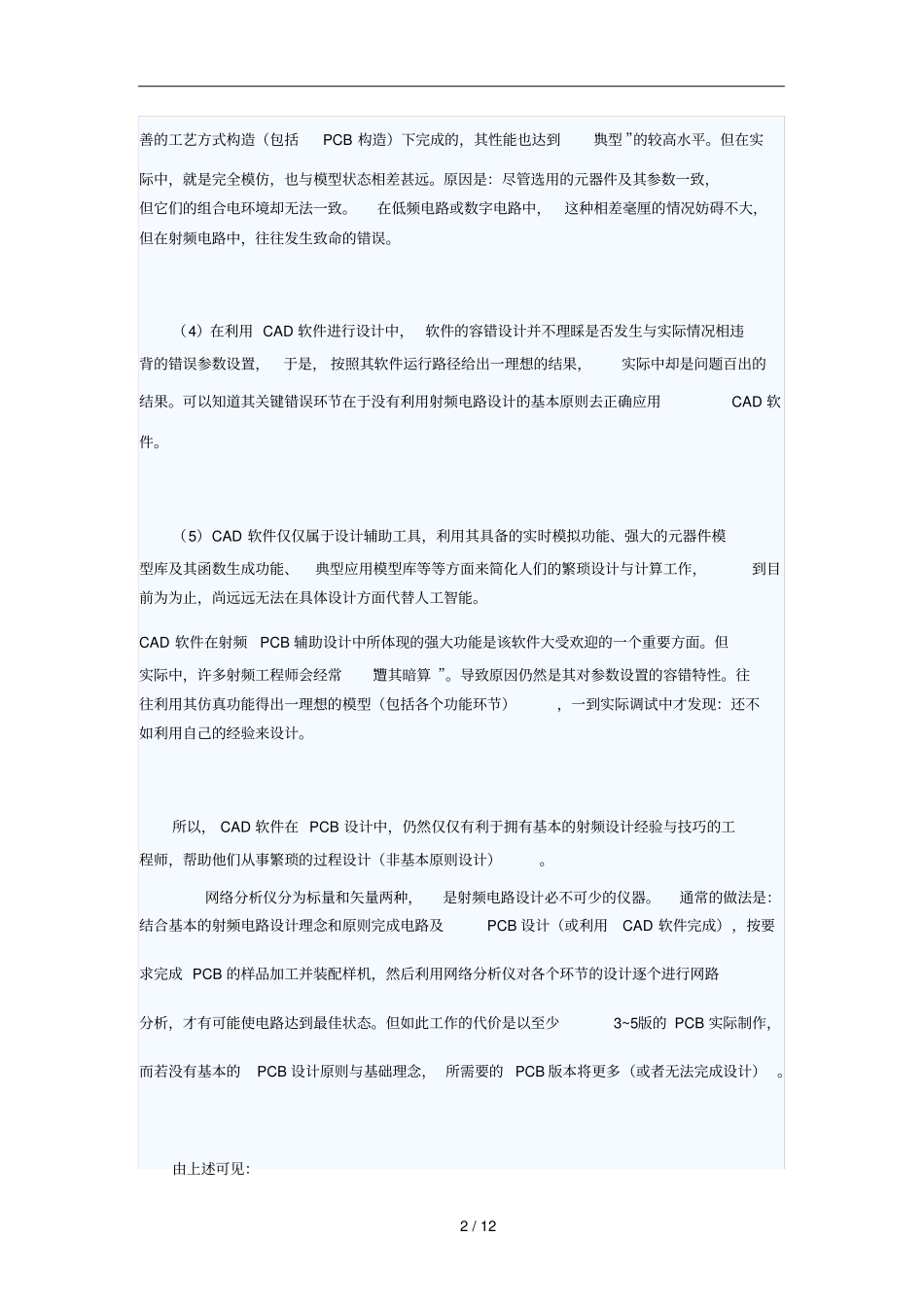

1 / 12 微波电路及其PCB 设计时间 :2006-09-27 来源 : 作者 : 点击： 341 字体大小 :【 大 中 小】一．关于 CAD 辅助设计软件与网络分析仪对于高频电路设计，当前已经有了很好的CAD 类软件，其强大的功能足以克服人们在设计经验方面的不足及繁琐的参数检索与计算，再配合功能强大的网络分析仪，按理应该是稍具经验者便能完成质量较好的射频部件。但是，实际中却不是这回事。 CAD设计软件依靠的是强大的库函数，包含了世界上绝大部分无线电器件生产商提供的元器件参数与基本性能指标。不少射频工程师错误地认为：只要利用该工具软件进行设计， 就不会有多大问题。但实际结果却总是与愿望相反，原因是他们在错误认识下放弃高频电路设计基本概念的灵活应用及基本设计原则的应用经验积累，结果在软件工具的应用中常犯下基本应用错误。射频电路设计CAD 软件属于透明可视化软件，利用其各类高频基本组态模型库来完成对实际电路工作状态的模拟。至此，我们已经可以明白其中的关键环节枣高频基本组态模型有两类，一类属于集中参数形态之元器件模型，另一类属于常规设计中的局部功能模型。于是存在如下方面问题：（1）元器件模型与CAD 软件长期互动发展，日趋完善，实际中可以基本相信模型的*真度。 但元器件模型所考虑的应用环境（尤其是元器件应用的电环境）均为典型值。多数情况下，必须利用经验确定系列应用参数，否则其实际结果有时甚至比不借助CAD 软件的设计结果相差更远。（2）CAD 软件中建立的常规高频基本组态模型，通常限于目前应用条件下可预知的方面，而且只能局限于基本功能模型（否则产品研发无须用人，仅靠CAD 一手包办而诞生各类产品）。（3）特别值得注意的是：典型功能模型的建立，是以典型方式应用元器件并以典型完2 / 12 善的工艺方式构造（包括PCB 构造）下完成的，其性能也达到“典型 ”的较高水平。但在实际中，就是完全模仿，也与模型状态相差甚远。原因是：尽管选用的元器件及其参数一致，但它们的组合电环境却无法一致。在低频电路或数字电路中，这种相差毫厘的情况妨碍不大，但在射频电路中，往往发生致命的错误。（4）在利用 CAD 软件进行设计中， 软件的容错设计并不理睬是否发生与实际情况相违背的错误参数设置，于是， 按照其软件运行路径给出一理想的结果，实际中却是问题百出的结果。可以知道其关键错误环节在于没有利用射频电路设计的基本原则去正确应用CAD 软件。（5）CAD 软件...
