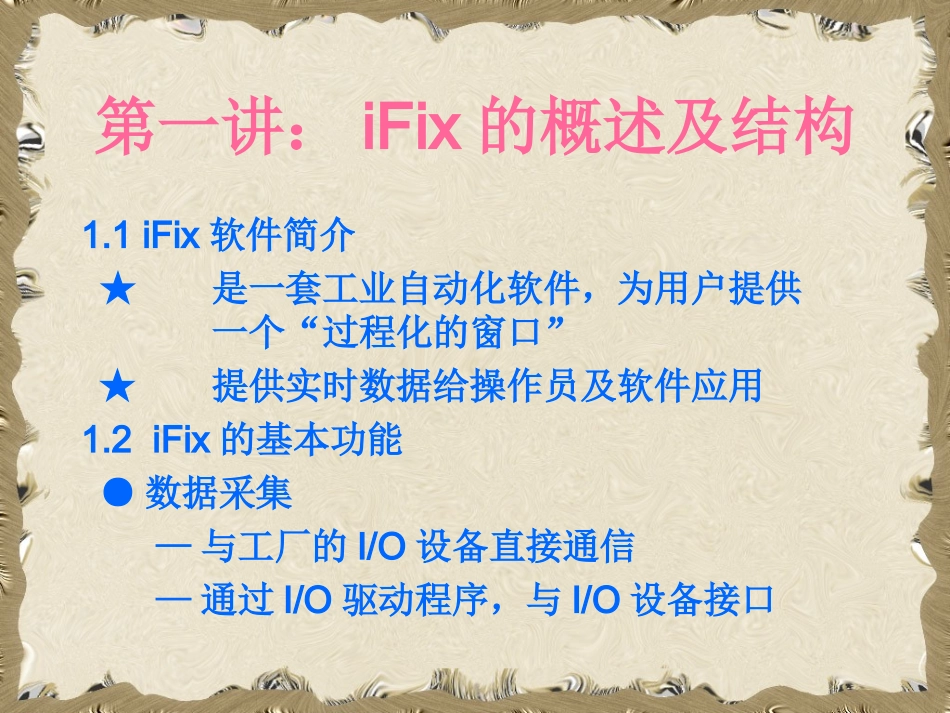

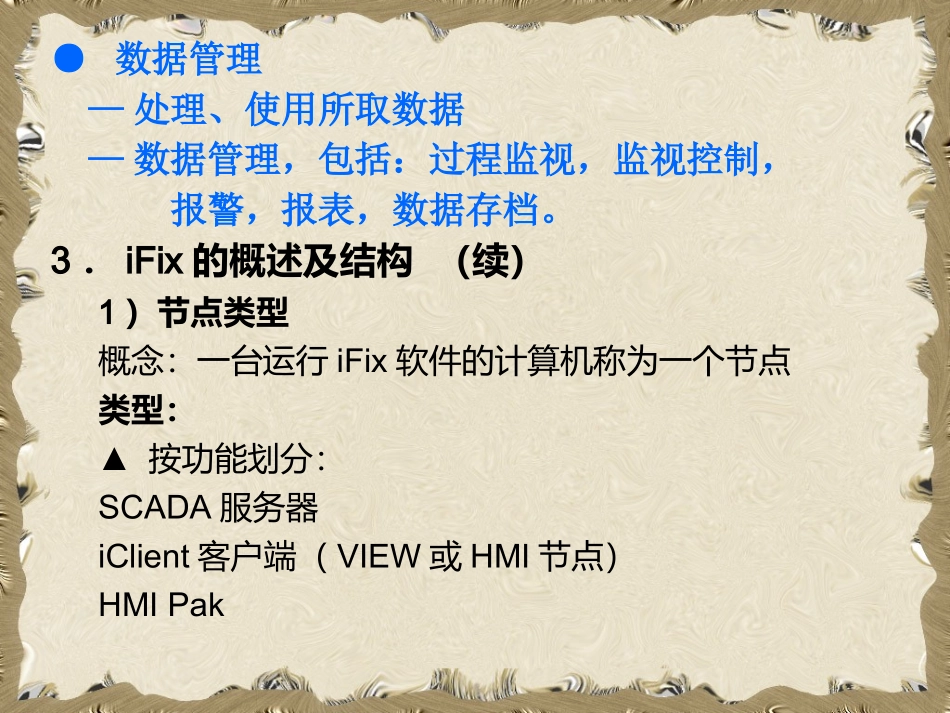

iFix培训教程第一讲:iFix的概述及结构1.1iFix软件简介★是一套工业自动化软件,为用户提供一个“过程化的窗口”★提供实时数据给操作员及软件应用1.2iFix的基本功能●数据采集—与工厂的I/O设备直接通信—通过I/O驱动程序,与I/O设备接口●数据管理—处理、使用所取数据—数据管理,包括:过程监视,监视控制,报警,报表,数据存档。3.iFix的概述及结构(续)1)节点类型概念:一台运行iFix软件的计算机称为一个节点类型:▲按功能划分:SCADA服务器iClient客户端(VIEW或HMI节点)HMIPak▲按区域划分:●独立节点---与网络中其他节点不进行通讯的节点●本地节点---描述了本地正在工作的节点●远程节点---在一个分布式系统中,不同于本地节点的节点1.4iFix软件的结构iFix软件包括四个部分:A.I/O驱动器是iFIX和PLC之间的接口。从I/O设备中读写数据(称为轮询polling)B.过程数据库PDB代表由标签变量(也叫块)组成的一个过程。标签是一个完成某个过程功能的指令单元。标签功能包括:将过程值与报警限进行比较基于特殊的过程数据进行计算将数据写入过程硬件C.图形显示一旦数据写入PDB,可以用图形方式进行显示图形对象包括:图表、数据、图形动画图形对象可以显示:报警信息、数据库信息、某标签的特殊信息D.分布式结构数据源提供了数据信息标识的基本方法,使用数据源的名称,可以从本地或控制网络节点浏览数据。句法:SERVER.NODE.TAG.FIELDSERVER:OPC数据服务器的名称NODE:数据库所在节点的名称TAG:数据库中的标签名称FIELD:标签的特殊参数信息(域名)网络节点图iFix用于连接工厂中的过程硬件9从技术上来讲iFIX软件包=iFIXPDB+iFIXWorkspace数据库和监控的画面可以分开一个数据库可供多个iClient连接一个iClient可连接多个数据库怎样来解释分布式结构从销售或购买上来讲可以单独购买PDB(盲节点)可以单独购买Workspace(iClient)可以将两者一起购买(SCADAPACK)10一个PDB可供多个“Workspace连接”过程硬件可以是各种形式的网络iFIXPDBiClientTCP/IP或NetBios11一个“Workspace”可供多个PDB连接过程硬件PDB1TCP/IP或NetBiosPDB2PDB3iClient12典型的分布式结构iFixSCADAiFixSCADAiFixSCADAFixSCADA冗余iClient现场控制器iClientiClientReadonlyiClientiClientReadonly13C/S结构的优势C/S结构的优势1.1.网络上数据的传送网络上数据的传送2.2.需购买的点数需购买的点数3.3.报警的处理报警的处理4.4.新增监控客户端所需工作量新增监控客户端所需工作量5.5.项目的情况改变需增加点数时的情况项目的情况改变需增加点数时的情况ZerotagsCC1101tagsCCAA101tags101I/O101I/OBB1000tags1000I/O1000I/OAA1101tags101I/O101I/OBB1101tags1000I/O1000I/O简单网络应用简单网络应用分布式网络结构分布式网络结构14分布式结构的优势(Cont)分布式结构的优势(Cont)6651tags1000I/O1000I/O665150005000665150506651tags66511001006651tags101I/O101I/O1000tags1000I/O1000I/O5000500050005050500tags100100100101tags101I/O101I/O6651tags6651tags0tags0tags增加2台管理机简单网络应用简单网络应用分布式网络结构分布式网络结构•企业级分布式结构应用企业级分布式结构应用因特网因特网远程访问远程访问现场控制器现场控制器iFixServeriFixServer控制网络控制网络iClientiClient局域网局域网WEBWEBSERVERSERVER域:域有三种类型:数字数据类型、文本数据类型,图形数据类型数字数据类型F_*(F为符点数)如F_CV当前值文本数据类型A_*(A为ASCII)如A_DESC描述OPC、iFix和基于Windows的I/O驱动程序关系图例如下:第二讲:I/O驱动器•iFix与PLC之间的接口称为I/O驱动器●每一个I/O驱动器支持指定的硬件●I/O驱动器的功能--从I/O设备中读(写)数据--将数据传/输至驱动镜像表(DIT)中的地址中I/O驱动器I/O驱动器读取过程硬件---I/O驱动器从过程硬件的寄存器中读取数据---该数据传入DIT---驱动器读取数据的速率称为轮询时间(poll)●SAC扫描DIT---SAC从DIT中读数---该数据传入过程数据库PDB---SAC读数的速率称为扫描时间●(工作台)Workspace向PDB发出请求---图形显示中的对象显示PDB的...
