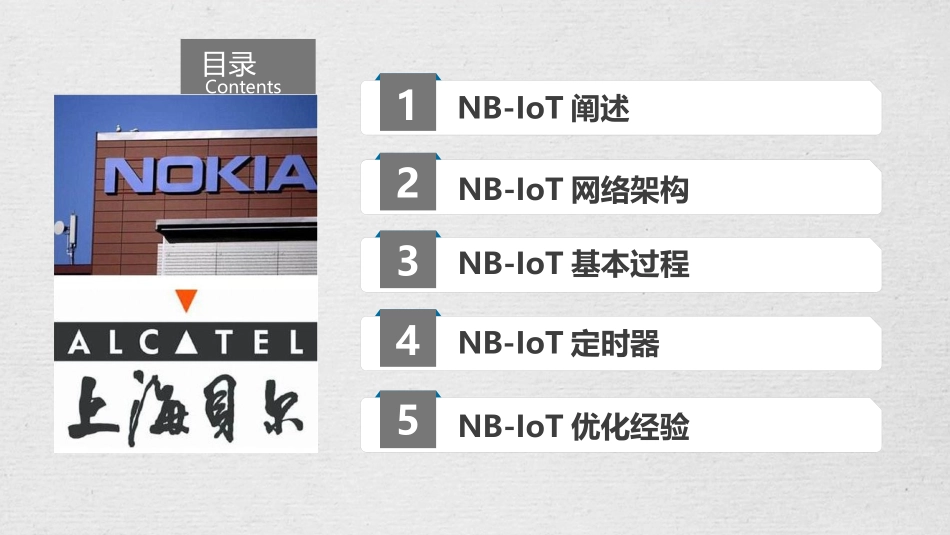

优化总结NB阐述基本过程网络架构NB参数华诺RSOEast5牛超杰NB-IoT优化提升优化经验NB-IoT阐述1NB-IoT网络架构2NB-IoT基本过程3NB-IoT定时器4NB-IoT优化经验5目录ContentsNB-IoT阐述1Part44NB-IoT阐述超强覆盖超低功耗超低成本超大容量典型应用上下行重复发送功率谱密度增大eDRXPSM模式与L900共享硬件芯片设计简单化模组设计简单化单小区50K终端智慧城市智能家居智能三表……NB-IoT网络架构2•NB-IoT端到端架构•NB-IoT网元及接口Part66NB-IoT网元01NB-IoT网元NB-IoT终端NB-IoT接入网NB-IoT核心网IoT平台IoT应用服务器02NB-IoT接口UuX2S1-MME/S1-US5/S8T6aS11-U03控制面优化数据通过信令控制面传输不再建立DRBSRB0、SRB1bis、SRB1必选04用户面优化与传统LTE相同，需要建立DRB当前设备不支持可选核心网新增网元SCEF新增T6a接口改造S11-U接口当前仅支持控制面功能优化77NB-IoT网络架构上图绿色为控制面的数据传输，黄色为用户面数据传输S1-MMES1-UIoT平台MMESGWPGWSCEF应用服务器UuNB终端NB接入网NB核心网物联网平台应用服务器S1T6aS11-US5/S8NB-IoT路灯NB-IoT的基本过程3Part•小区搜索•小区重选•附着过程•小区选择与测量准则•随机接入•数据传输99小区搜索NPSS：只有一条，不携带PCI相关信息；NSSS：携带全部的504条PCI小区信息，NSSS使终端获取PCI信息；NB-IoT路灯完成频率和时间同步；无PCI信息。获取小区PCI信息；检测下行参考信号读取BCH1010小区选择与测量准则01020304Qrxlevmeas-Qrxlevmin-Pcom>0Qqualmeas-Qqualmin>0Srxlev<=SIntrasearchSrxlev>SIntrasearchSrxlev条件Squal条件测量启动条件测量停止条件Srxlev：小区接受电平值不大于同频测量门限则启动同频测量。Srxlev：小区接受电平值大于同频测量门限则停止同频测量。Srxlev：小区接收电平值大于0Squal：小区接收质量值大于0同时满足才可驻留1111小区重选Rn>RsRs=Qmeas，s+Qhyst-Qrxlevmin；Rn=Qmeas，n-Qoffset-Qrxlevmin；即Qmeas，n-Qmeas，s>Qhyst+Qoffset启动同频小区测量Srxlev<=Sintrasearch，终端启动同频测量。完成重选启动测量门限后，满足Rn>Rs与Treselection终端发起重选，重选完成后在新的小区完成下行同步。TreselectionRn>Rs连续持续时长需要大于Treselection01启动测量02满足R准则03满足Treselection04完成重选1212随机接入选择Preamble码；决定NPRACH资源；确定RA-RNTI；决定目标接收功率终端发送MSG1监听NPDCCH获取MSG2的DCI；获取MSG3的CI；如未收到RAR消息，则随机接入失败；多UE选择相同的RACH时频资源导致冲突，需要一个竞争机制解决。终端接受MSG2终端发送MSG3，在NPUSCHForamate1发送，采用HARQ方式传输；终端发送MSG3MGS4携带唯一的临时标识指定竞争胜出的终端；竞争失败的终端则会重新发起随机接入；UE接受MSG4-冲突解决1313附着过程触发RRC建立终端NAS层触发AttReq后发起随机接入，建立RRC连接；附着成功默认承载建立完成之后，附着成功，若终端有业务要发送，则会上传业务，如果无业务，则会将RRC释放，进入空闲态；鉴权加密RRC建立完成之后，NAS层完成鉴权加密，基站透传。默认承载建立默认承载激活建立，建立PDN连接，给终端分配IP地址等；010402031414数据传输终端App层有上行数据发送（Mo-Data)，终端NAS层触发控制面业务请求。ControlPlaneServiceRequest终端Mo-Data触发建立RRC连接终端RRC层触发RRC建立，并将NAS层加密的数据以及NAS消息控制面业务请求包含在MSG5中发给基站。RRCConnectionEstablishmentS1-AP接口建立基站向MME发送初始InitialUEMessage，触发UE上下文建立，包括S1-AP接口建立。S1APInitialUEMessage终端App层如还有上行数据发送，终端NAS层将数据加密后发给终端RRC层，RRC层通过ULInformationTransfer发给基站。ULInformationTransfer发送上行数据基站收到终端上行数据，通过S1-MME接口透传给MME，MME根据数据类型分别传给PGW或者SCEFS1APDownlinkNASTransport基站透传1515NB-IoT定时器4Part1616NB-IoT定时器接受MSG4或RRCReject消息的等待时间，若超时，RRC...
