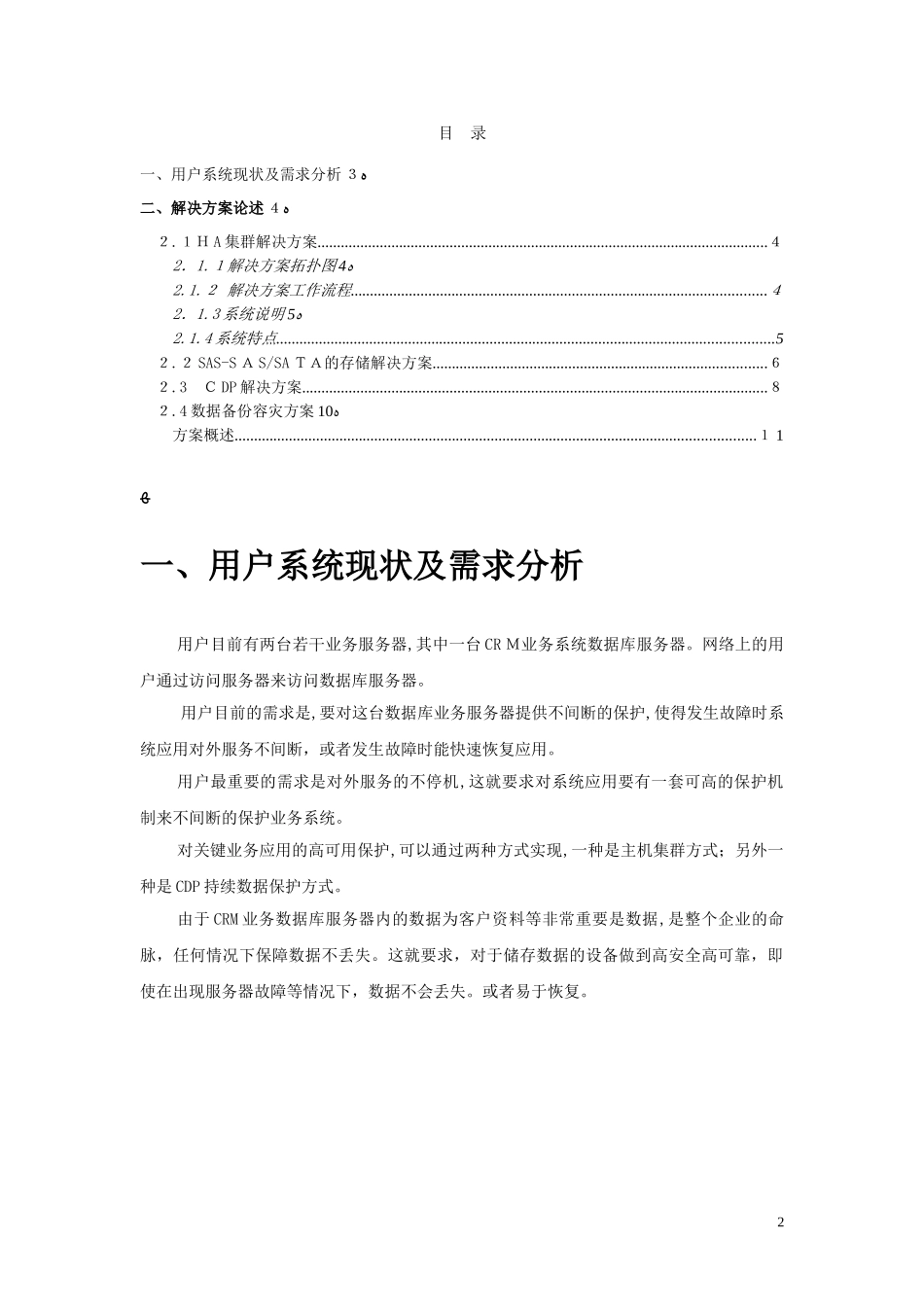

存储容灾解决方案目录一、用户系统现状及需求分析ﻩ３二、解决方案论述ﻩ４２.１ＨA集群解决方案....................................................................................................................４2．1.１解决方案拓扑图ﻩ42.1.２解决方案工作流程...........................................................................................................４2．1.3系统说明ﻩ52.1.4系统特点................................................................................................................................5２.２SAS-SＡS/SAＴＡ的存储解决方案......................................................................................６２.3ＣDP解决方案........................................................................................................................８２.4数据备份容灾方案ﻩ10方案概述......................................................................................................................................１1ﻬ一、用户系统现状及需求分析用户目前有两台若干业务服务器,其中一台CRＭ业务系统数据库服务器。网络上的用户通过访问服务器来访问数据库服务器。用户目前的需求是,要对这台数据库业务服务器提供不间断的保护,使得发生故障时系统应用对外服务不间断，或者发生故障时能快速恢复应用。用户最重要的需求是对外服务的不停机,这就要求对系统应用要有一套可高的保护机制来不间断的保护业务系统。对关键业务应用的高可用保护,可以通过两种方式实现,一种是主机集群方式；另外一种是CDP持续数据保护方式。由于CRM业务数据库服务器内的数据为客户资料等非常重要是数据,是整个企业的命脉，任何情况下保障数据不丢失。这就要求，对于储存数据的设备做到高安全高可靠，即使在出现服务器故障等情况下，数据不会丢失。或者易于恢复。2ﻬ二、解决方案论述２．1HA集群解决方案对于主机集群方式，将关键的应用服务器分别构建为双机热备系统，双机热备系统中任何的主机宕机、主机网络故障，在其上的应用系统会根据我们预先制定好的策略切换到相应的备援主机上,保证业务应用不停顿。2.1．１解决方案拓扑图32.1.２解决方案工作流程两台服务器通过SAＳ/或光纤总线连接到一个磁盘阵列设备中服务器通过网卡连接并经由ＳAS/或FC通道和一个网络上的监视线路(RS23２串口线）,侦测主服务器工作状态（故障发生原因如：电力，主机硬件,网络错误，应用软件等），当故障发生时，备援主机接替故障主机管理磁盘阵列,网络通讯,数据库等，ＨA起的作用是主副机之间容错切换开关。在备援机工作期间，用户只需进行几个简单的操作即可重新恢复系统。２.1.３系统说明系统以ｗiｎｄows／linux操作系统为平台，磁盘阵列及ＨＡfｏrLinｕx软件为核心，数据库及网络数据存放在磁盘阵列中，两台服务器只安装本地系统文件及双机ＨA软件,并作一主一从或双机双工的热备方式。双机备份工作模式:两台主机各安装一套数据库软件和应用程序,建立主机系统结构的镜像模式。将数据库的系统库、数据库及日志建立在磁盘阵列提供的硬盘裸设备上，保证了其中任一台主机出现故障时,令外一台的数据库能继续访问数据库,通过主机切换进程的脚本文件实现应用程序的切换。保证应用业务的服务不停顿,和资料的安全。使用两台服务器分别与磁盘阵列相连接，采用stanｄby方式。一台主机（A机）为工作机,另一台主机（Ｂ机）为备份机。当A机运行时,Ｂ机处于闲置状态;当Ａ机发生故障不能正常运转时,B机接管磁盘阵列继续运行，保证前置机系统能够不间断地运行。当A机修复启动后重新接管磁盘阵列，B机又恢复为备份机。磁盘阵列应使用RAIＤ技术提高资料的安全性。双机通过连接线缆,共享磁盘阵列。双机间由HA软件通过RS2３２线路和以太网线路进行监控，当一台主机宕机时另一台主机可迅速接管其数据库程序和应用程序,保证用户前台业务的持续运行。此种方案稳定性好、安全可靠。2.1.4系统特点硬件结合实现真正意义上的数据与系统分离。对...
