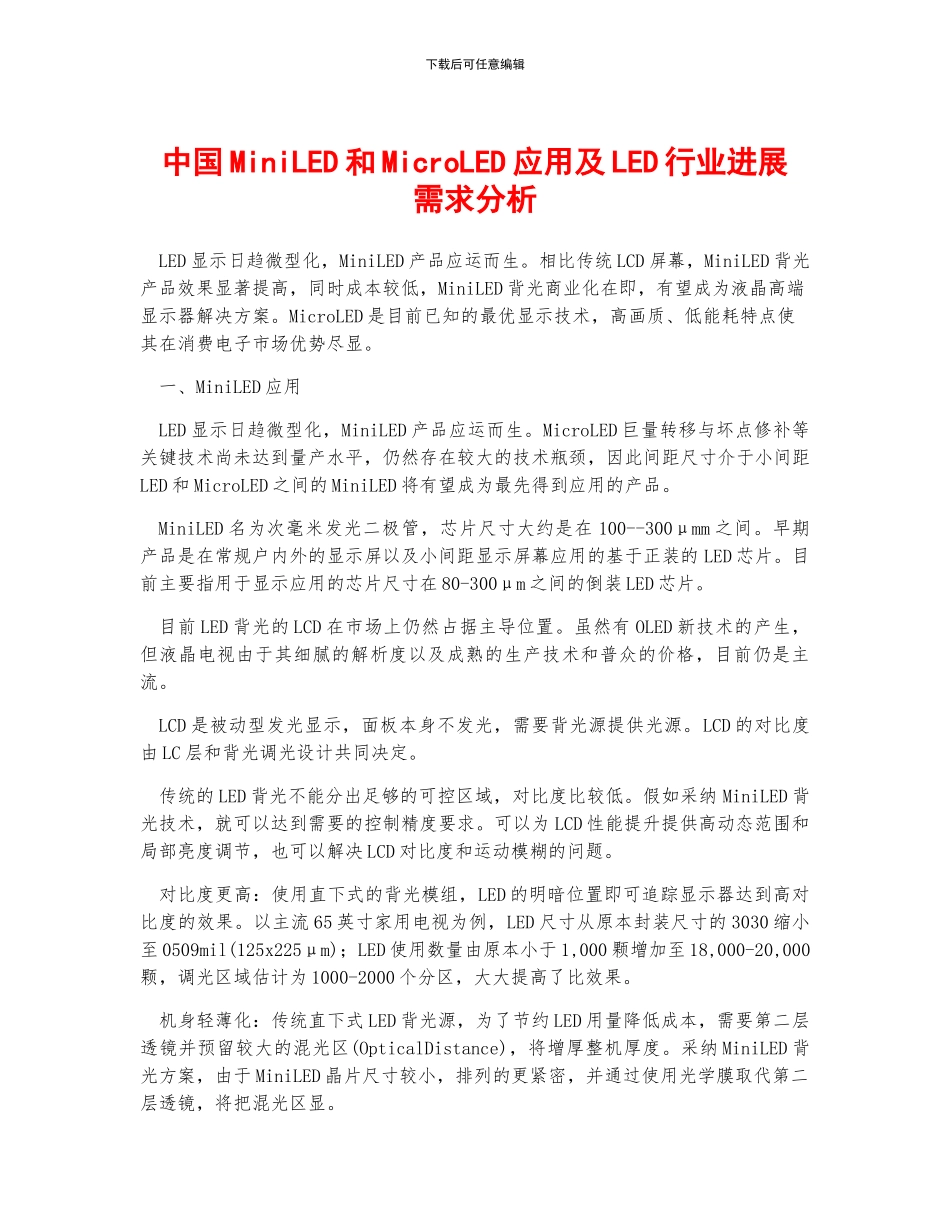

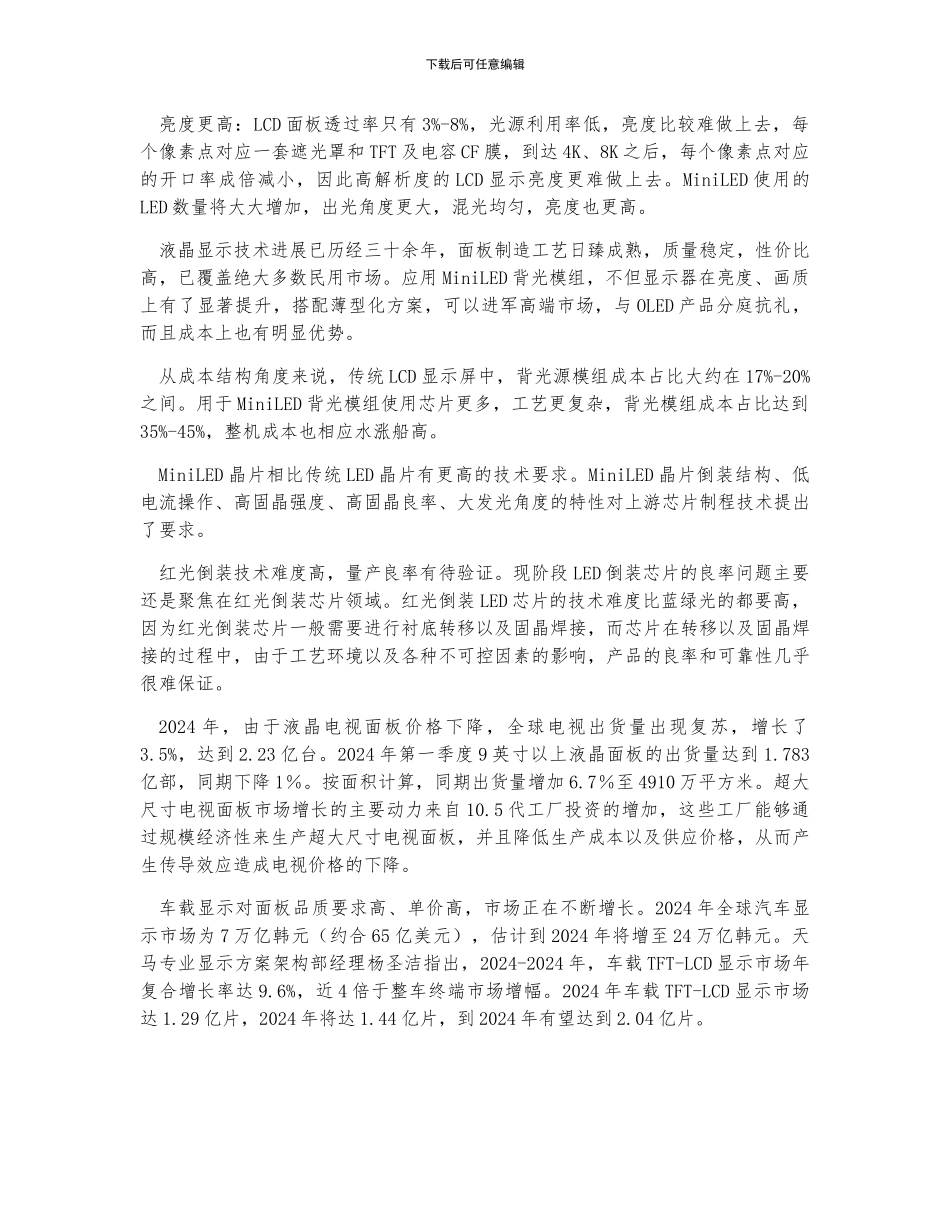

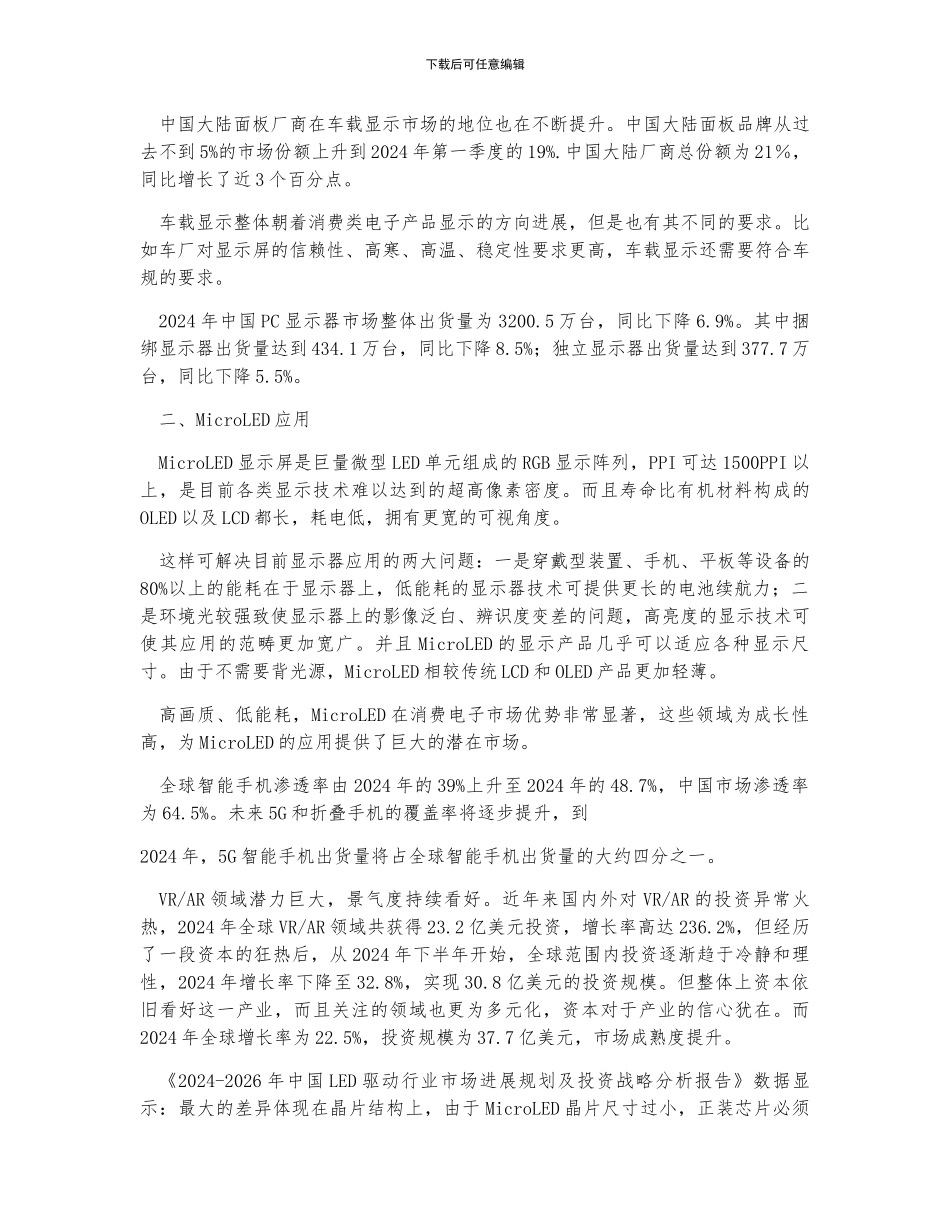

下载后可任意编辑中国 MiniLED 和 MicroLED 应用及 LED 行业进展需求分析 LED 显示日趋微型化，MiniLED 产品应运而生。相比传统 LCD 屏幕，MiniLED 背光产品效果显著提高，同时成本较低，MiniLED 背光商业化在即，有望成为液晶高端显示器解决方案。MicroLED 是目前已知的最优显示技术，高画质、低能耗特点使其在消费电子市场优势尽显。 一、MiniLED 应用 LED 显示日趋微型化，MiniLED 产品应运而生。MicroLED 巨量转移与坏点修补等关键技术尚未达到量产水平，仍然存在较大的技术瓶颈，因此间距尺寸介于小间距LED 和 MicroLED 之间的 MiniLED 将有望成为最先得到应用的产品。 MiniLED 名为次毫米发光二极管，芯片尺寸大约是在 100--300μmm 之间。早期产品是在常规户内外的显示屏以及小间距显示屏幕应用的基于正装的 LED 芯片。目前主要指用于显示应用的芯片尺寸在 80-300μm 之间的倒装 LED 芯片。 目前 LED 背光的 LCD 在市场上仍然占据主导位置。虽然有 OLED 新技术的产生，但液晶电视由于其细腻的解析度以及成熟的生产技术和普众的价格，目前仍是主流。 LCD 是被动型发光显示，面板本身不发光，需要背光源提供光源。LCD 的对比度由 LC 层和背光调光设计共同决定。 传统的 LED 背光不能分出足够的可控区域，对比度比较低。假如采纳 MiniLED 背光技术，就可以达到需要的控制精度要求。可以为 LCD 性能提升提供高动态范围和局部亮度调节，也可以解决 LCD 对比度和运动模糊的问题。 对比度更高：使用直下式的背光模组，LED 的明暗位置即可追踪显示器达到高对比度的效果。以主流 65 英寸家用电视为例，LED 尺寸从原本封装尺寸的 3030 缩小至 0509mil(125x225μm)；LED 使用数量由原本小于 1,000 颗增加至 18,000-20,000颗，调光区域估计为 1000-2000 个分区，大大提高了比效果。 机身轻薄化：传统直下式 LED 背光源，为了节约 LED 用量降低成本，需要第二层透镜并预留较大的混光区(OpticalDistance)，将增厚整机厚度。采纳 MiniLED 背光方案，由于 MiniLED 晶片尺寸较小，排列的更紧密，并通过使用光学膜取代第二层透镜，将把混光区显。下载后可任意编辑 亮度更高：LCD 面板透过率只有 3%-8%，光源利用率低，亮度比较难做上去，每个像素点对应一套遮光罩和 TFT 及电容 CF 膜，到达 4K、8K 之后，每个像素点对应的开口率成倍减小，因此高解析度的 LCD 显...
