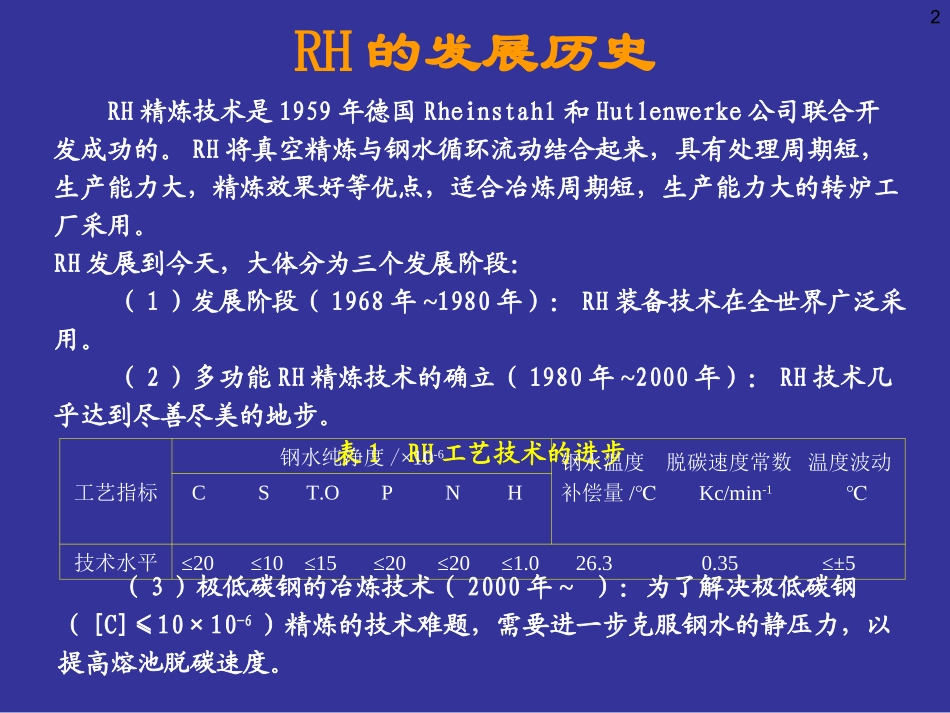

1RH精炼技术的发展洁净钢炉外精炼技术2RH的发展历史RH精炼技术是1959年德国Rheinstahl和Hutlenwerke公司联合开发成功的。RH将真空精炼与钢水循环流动结合起来，具有处理周期短，生产能力大，精炼效果好等优点，适合冶炼周期短，生产能力大的转炉工厂采用。RH发展到今天，大体分为三个发展阶段：（1）发展阶段（1968年~1980年）：RH装备技术在全世界广泛采用。（2）多功能RH精炼技术的确立（1980年~2000年）：RH技术几乎达到尽善尽美的地步。表1RH工艺技术的进步工艺指标钢水纯净度/×10-6钢水温度脱碳速度常数温度波动补偿量/Kc/min℃-1℃CST.OPNH技术水平≤20≤10≤15≤20≤20≤1.026.30.35≤±5（3）极低碳钢的冶炼技术（2000年~）：为了解决极低碳钢（[C]≤10×10-6）精炼的技术难题，需要进一步克服钢水的静压力，以提高熔池脱碳速度。3真空脱碳RH内的脱碳速度主要决定于钢液中碳的扩散。低碳区碳的传质是反应速度的限制性环节：LcLCkdtdC)exp(tkCCcLL)(min)/1/1(601cckQwkRH钢水循环流量Q=钢水循环流速×上升管截面积，根据前人对RH钢水循环流量的测定结果表明：循环流量Q的计算值与实测值的比较•增加吹氩流量Qg使RH的循环流量增大；•扩大上升管直径使循环流量Q增大；•增加浸入管的插入深度也会使循环流量变大。总结以上研究，RH内钢水的循环流量可以表示为：3/13/43/1HDQKQuG4真空脱碳RH精炼中发生的各种化学反应的反应速度决定于金属侧各元素的传质系数，根据Shigeru的研究证明，在整个RH精炼过程中各元素的传质系数基本保持不变，但反应界面积随时间发生明显变化。为了方便描述各种反应速度，常采用体积传质系数k（=传质系数×反应界面积）。钢水含碳量和吹Ar方式对RH脱碳过程的体积传质系数k的影响RH的体积传质系数与以下因素有关：•k和钢水碳含量成正比；•增加钢水的循环流量Q使k值提高；•改变吹氩方式利于提高k值：如在300tRH的真空室底部增设8支2mm吹Ar管吹氩（QA=800Nl/min），使k值提高。KojiYMAMGUCHI总结100t~260tRH的实际生产数据提出以下关联式：48.117.132.0VVCQAk5提高RH脱碳速度的工艺措施（1）提高循环流量和体积传质系数。如图，千叶厂RH最初的工况，kc=0.1min-1。扩大上升管直径增加环流后，达到kc=0.15min-1。进一步改进吹Ar方式使k值增大，kc=0.2min-1。（2）提高抽气速率。定义RH真空系统的抽气速度常数R：R=-ln(/0)/t(min-1)。（3）吹氧。采用KTB顶吹氧工艺，提高了RH前期脱碳速度，使表观脱碳速度常数kc从0.21min-1提高到0.35min-1。（4）改变吹Ar方式。实验证明，在RH真空室的下部吹入大约1/4的氩气，可使RH的脱碳速度提高大约2倍。KTB法与普通RH脱碳速度的比较RH钢水循环流量Q和体积传质系数k对脱碳速度的影响RH抽气速度R和吹Ar流量对脱碳速度的影响6脱硫对铝脱氧钢水，脱硫反应为：3(CaO)+2[Al]+3[S]=(Al2O3)+3(CaS)钢水脱硫效率主要决定于钢中铝含量和炉渣指数（S·P）：当（S·P）=0.1时，渣—钢间硫的分配比最大（400~600）。因此，脱硫渣的最佳组成是：60%(CaO)+25%(Al2O3)+10%(SiO2)。RH喷粉通常采用CaO+CaF2系脱硫剂，该种粉剂的脱硫分配比可按下式计算：La=(%S)/[%S]=1260-25(%Al2O3)–75(%SiO2)±250钢水脱硫速度为：，根据高桥等人的测定：ks=0.27m/min。采用RH喷粉脱硫的主要优点是：（1）脱硫效率高。（2）顶渣影响小，与钢水间的传质速度大幅度降低。CaOsatOAlaSaPS)/(%)(3/132RH喷粉钢包喷粉粉剂消耗量与脱硫效率的关系渣中FeO+MnO含量对渣—钢间硫的分配比的影响}][%]{[%][%esSSkVAdtSd7脱磷将RH吹氧工艺与喷粉工艺相结合可以实现RH脱磷。在RH吹氧脱碳期同时喷吹石灰粉可以达到理想的脱磷效果。如日本新日铁名古屋厂230tRH采用OB/PB工艺，可生产[P]≤20×10-6的超低磷钢。粉剂中(%CaO)≈20%时，炉渣脱磷能力最强。提高真空度使炉渣脱磷能力略有提高。根据RH-PB处理中取出的粉剂颗粒，经X光衍射分析的结果绘出右图。由于RH喷粉避免了顶渣的影响，延长了粉剂与钢水直接反应的时间，使脱磷效率提高。如图所示，上浮粉剂颗粒中P2O5含量接近3CaO·P2...
