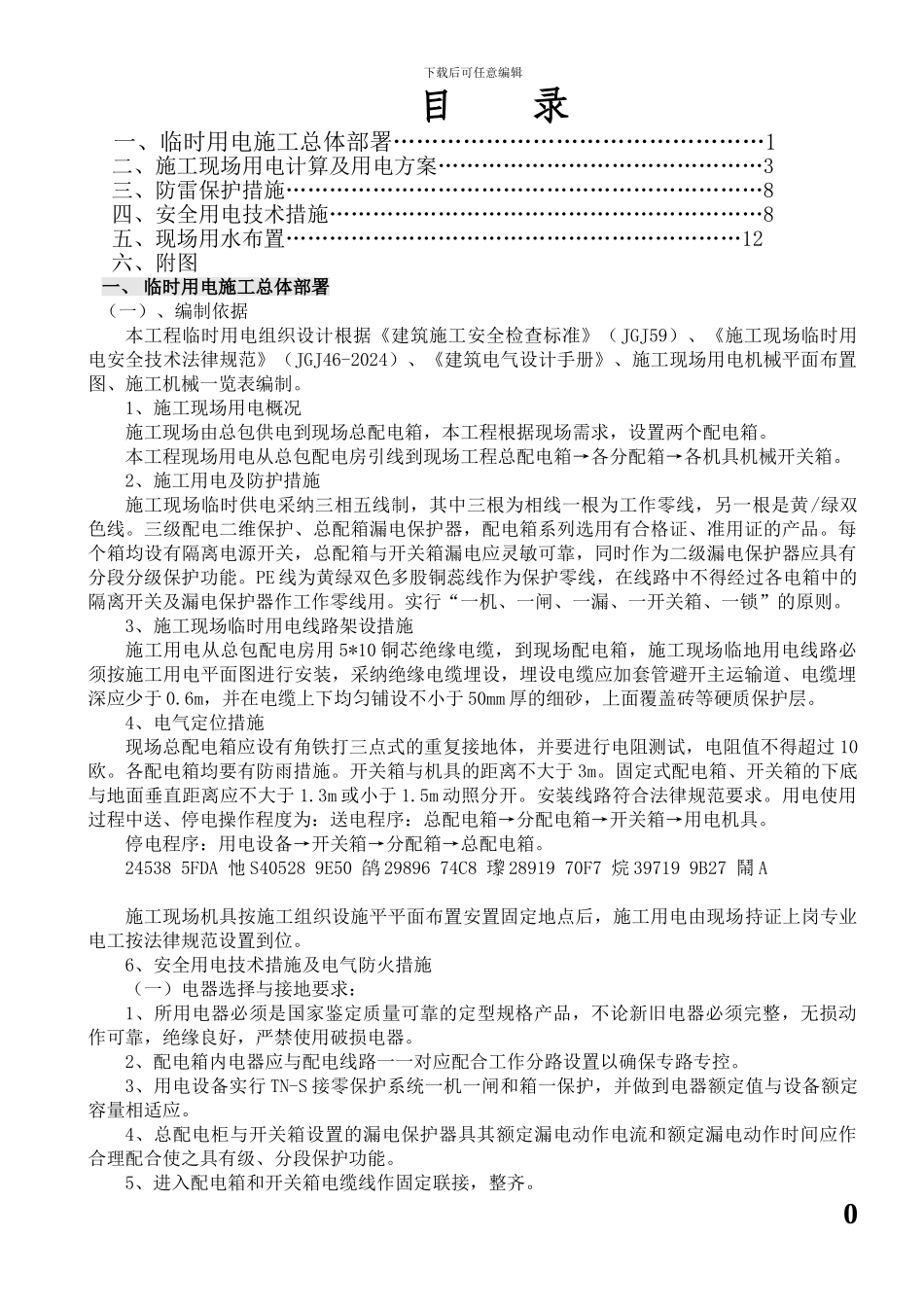

下载后可任意编辑目 录一、临时用电施工总体部署…………………………………………1二、施工现场用电计算及用电方案………………………………………3三、防雷保护措施…………………………………………………………8四、安全用电技术措施……………………………………………………8五、现场用水布置………………………………………………………12六、附图一、 临时用电施工总体部署（一）、编制依据本工程临时用电组织设计根据《建筑施工安全检查标准》（JGJ59）、《施工现场临时用电安全技术法律规范》（JGJ46-2024）、《建筑电气设计手册》、施工现场用电机械平面布置图、施工机械一览表编制
1、施工现场用电概况施工现场由总包供电到现场总配电箱，本工程根据现场需求，设置两个配电箱
本工程现场用电从总包配电房引线到现场工程总配电箱→各分配箱→各机具机械开关箱
2、施工用电及防护措施施工现场临时供电采纳三相五线制，其中三根为相线一根为工作零线，另一根是黄/绿双色线
三级配电二维保护、总配箱漏电保护器，配电箱系列选用有合格证、准用证的产品
每个箱均设有隔离电源开关，总配箱与开关箱漏电应灵敏可靠，同时作为二级漏电保护器应具有分段分级保护功能
PE 线为黄绿双色多股铜蕊线作为保护零线，在线路中不得经过各电箱中的隔离开关及漏电保护器作工作零线用
实行“一机、一闸、一漏、一开关箱、一锁”的原则
3、施工现场临时用电线路架设措施施工用电从总包配电房用 5*10 铜芯绝缘电缆，到现场配电箱，施工现场临地用电线路必须按施工用电平面图进行安装，采纳绝缘电缆埋设，埋设电缆应加套管避开主运输道、电缆埋深应少于 0
6m，并在电缆上下均匀铺设不小于 50mm 厚的细砂，上面覆盖砖等硬质保护层
4、电气定位措施现场总配电箱应设有角铁打三点式的重复接地体，并要进行电阻测试，电阻值不得超过 10欧
各配电箱均要有防雨措施
