200kW并网光伏项目技术方案VIP专享VIP免费

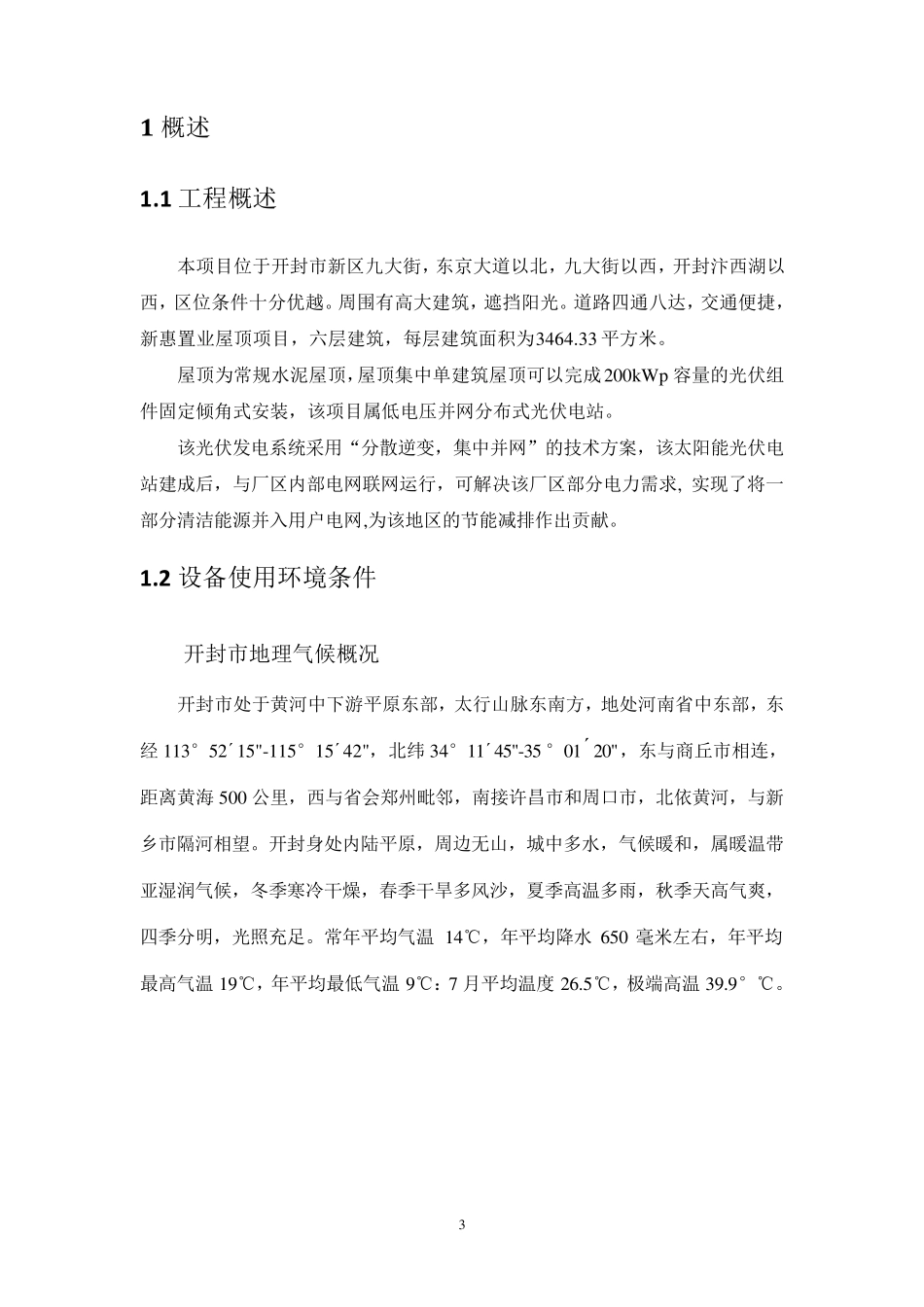

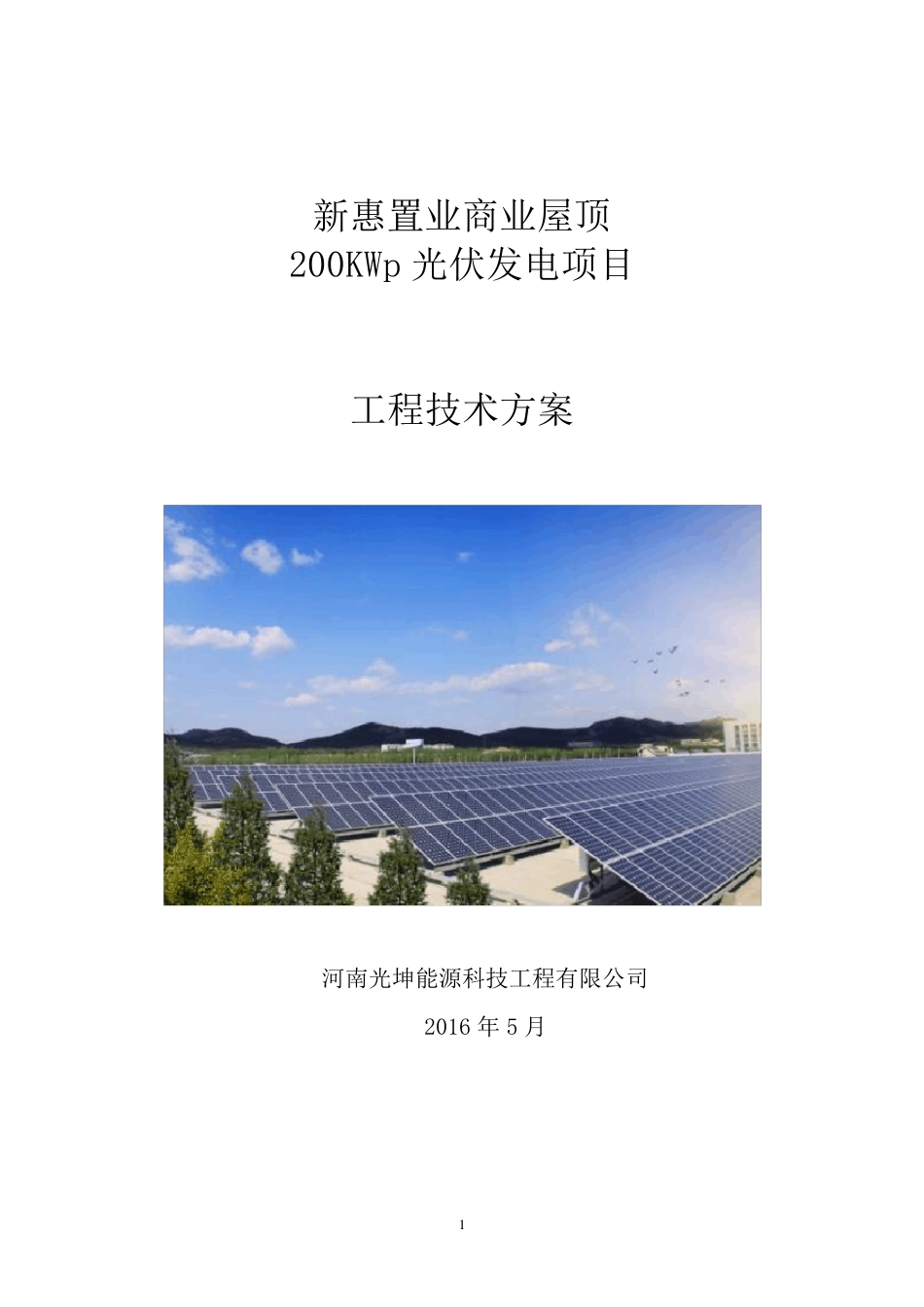

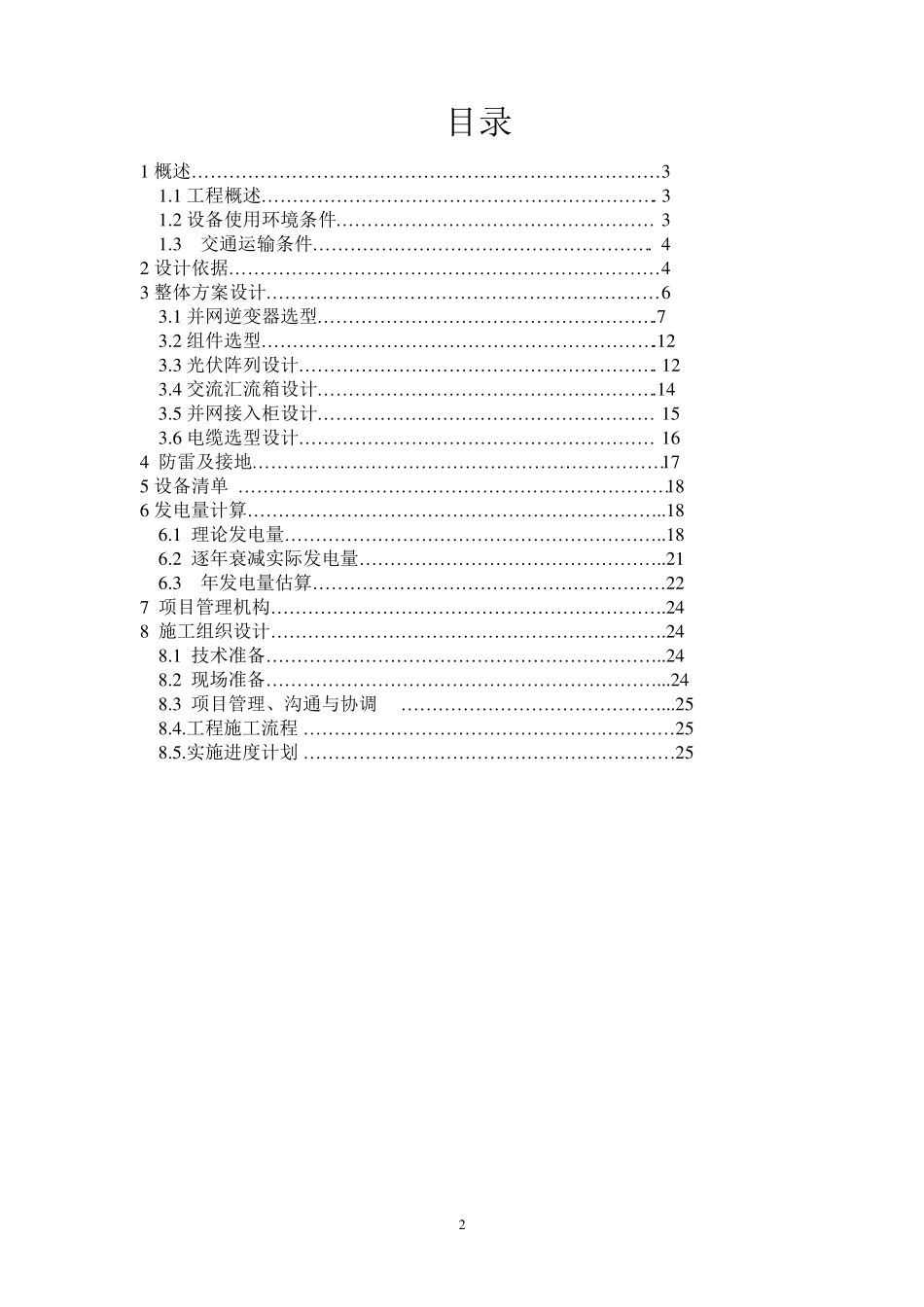

1 新惠置业商业屋顶 200KWp 光伏发电项目 工程技术方案 河南光坤能源科技工程有限公司 2016 年 5 月 2 目录 1 概述………………………………………………………………… 3 1 .1 工程概述………………………………………………………. 3 1 .2 设备使用环境条件…………………………………………… 3 1 .3 交通运输条件………………………………………………. 4 2 设计依据…………………………………………………………… 4 3 整体方案设计……………………………………………………… 6 3 .1 并网逆变器选型……………………………………………….7 3 .2 组件选型……………………………………………………….1 2 3 .3 光伏阵列设计…………………………………………………. 1 2 3 .4 交流汇流箱设计……………………………………………….1 4 3 .5 并网接入柜设计……………………………………………… 1 5 3 .6 电缆选型设计………………………………………………… 1 6 4 防雷及接地…………………………………………………………1 7 5 设备清单 ……………………………………………………………1 8 6 发电量计算…………………………………………………………..1 8 6 .1 理论发电量……………………………………………………..1 8 6 .2 逐年衰减实际发电量…………………………………………..2 1 6 .3 年发电量估算…………………………………………………2 2 7 项目管理机构……………………………………………………….2 4 8 施工组织设计……………………………………………………….2 4 8 .1 技术准备………………………………………………………..2 4 8 .2 现场准备………………………………………………………...2 4 8 .3 项目管理、沟通与协调 ……………………………………...2 5 8 .4 .工程施工流程 ……………………………………………………2 5 8 .5 .实施进度计划 ……………………………………………………2 5 3 1 概述 1.1 工程概述 本项目位于开封市新区九大街，东京大道以北，九大街以西，开封汴西湖以西，区位条件十分优越。周围有高大建筑，遮挡阳光。道路四通八达，交通便捷，新惠置业屋顶项目，六层建筑，每层建筑面积为3464.33 平方米。 屋顶为常规水泥屋顶，屋顶集中单建筑屋顶可以完成200kWp容...
