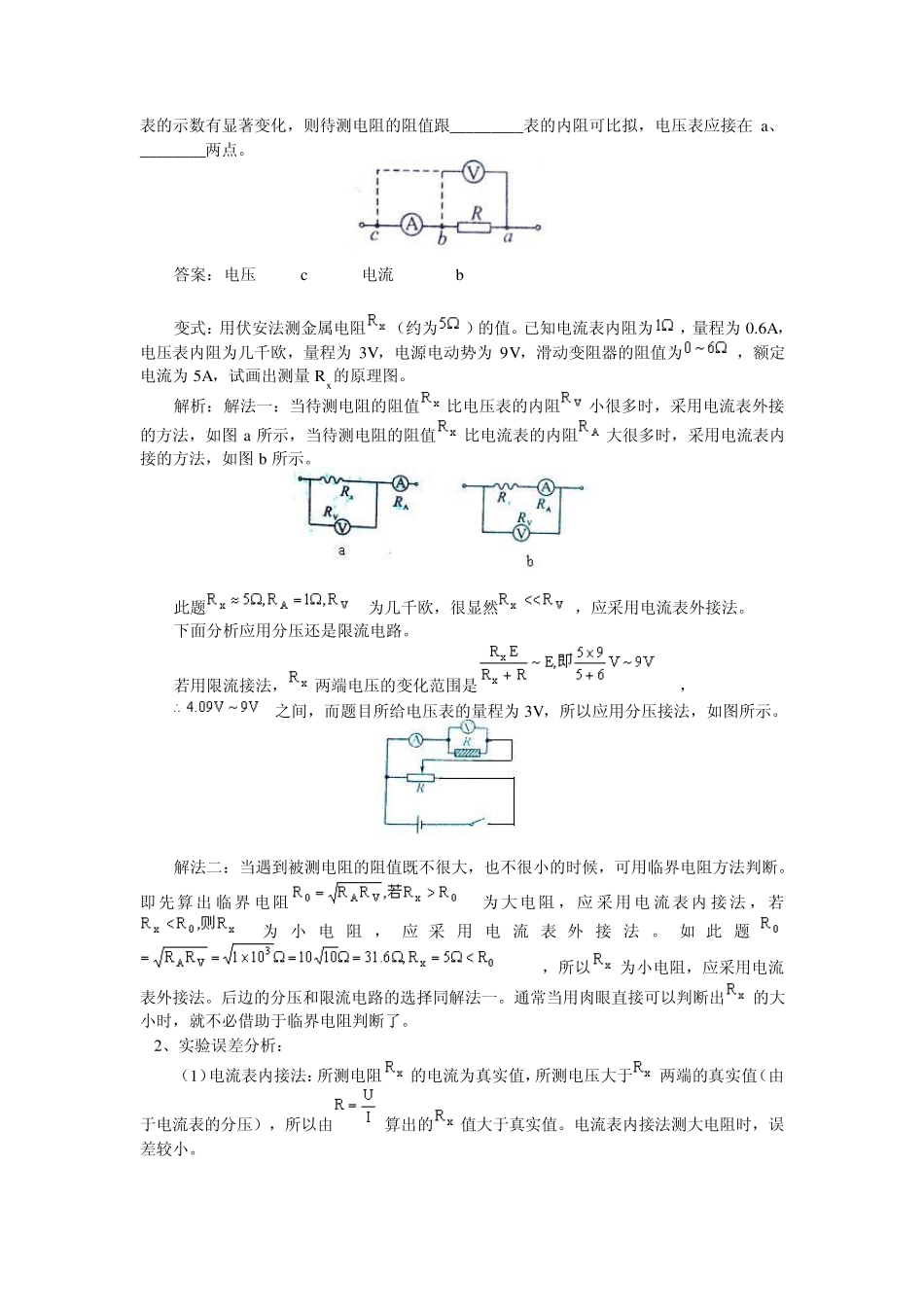

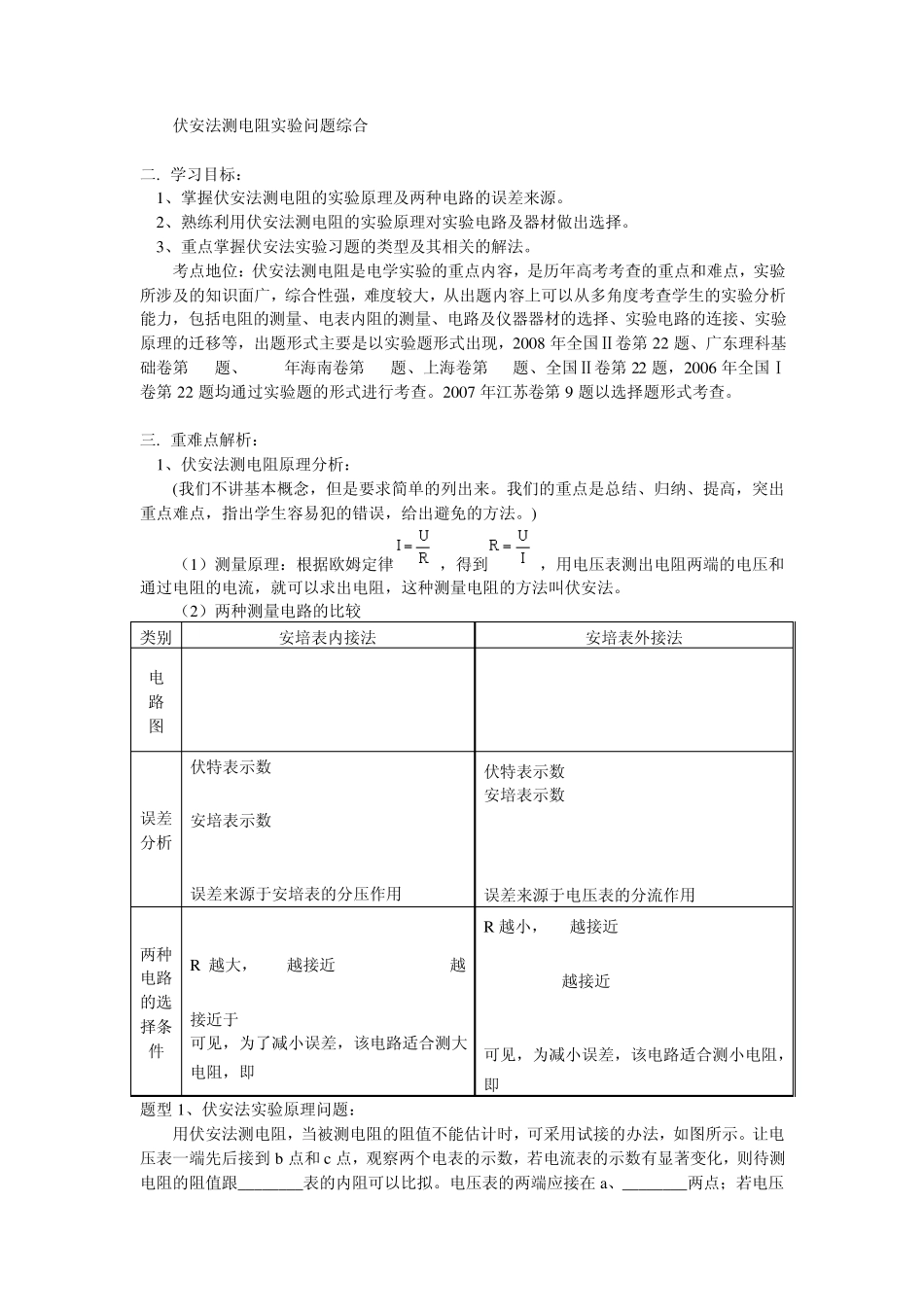

伏安法测电阻实验问题综合 二. 学习目标： 1、掌握伏安法测电阻的实验原理及两种电路的误差来源。 2、熟练利用伏安法测电阻的实验原理对实验电路及器材做出选择。 3、重点掌握伏安法实验习题的类型及其相关的解法。 考点地位：伏安法测电阻是电学实验的重点内容，是历年高考考查的重点和难点，实验所涉及的知识面广，综合性强，难度较大，从出题内容上可以从多角度考查学生的实验分析能力，包括电阻的测量、电表内阻的测量、电路及仪器器材的选择、实验电路的连接、实验原理的迁移等，出题形式主要是以实验题形式出现，2008 年全国Ⅱ卷第22 题、广东理科基础卷第14题、2007年海南卷第13题、上海卷第15题、全国Ⅱ卷第22 题，2006 年全国Ⅰ卷第22 题均通过实验题的形式进行考查。2007 年江苏卷第9 题以选择题形式考查。 三. 重难点解析： 1、伏安法测电阻原理分析： (我们不讲基本概念，但是要求简单的列出来。我们的重点是总结、归纳、提高，突出重点难点，指出学生容易犯的错误，给出避免的方法。) （1）测量原理：根据欧姆定律，得到，用电压表测出电阻两端的电压和通过电阻的电流，就可以求出电阻，这种测量电阻的方法叫伏安法。 （2）两种测量电路的比较 类别 安培表内接法 安培表外接法 电 路 图 误差分析 伏特表示数 安培表示数 误差来源于安培表的分压作用 伏特表示数 安培表示数 误差来源于电压表的分流作用 两种电路的选择条件 R 越大，越接近越接近于 可见，为了减小误差，该电路适合测大电阻，即 R 越小，越接近 越接近 可见，为减小误差，该电路适合测小电阻，即 题型1、伏安法实验原理问题： 用伏安法测电阻，当被测电阻的阻值不能估计时，可采用试接的办法，如图所示。让电压表一端先后接到 b 点和c 点，观察两个电表的示数，若电流表的示数有显著变化，则待测电阻的阻值跟________表的内阻可以比拟。电压表的两端应接在 a、________两点；若电压表的示数有显著变化，则待测电阻的阻值跟_________表的内阻可比拟，电压表应接在a、________两点。 答案：电压 c 电流 b 变式：用伏安法测金属电阻（约为）的值。已知电流表内阻为，量程为 0.6A，电压表内阻为几千欧，量程为 3V，电源电动势为 9V，滑动变阻器的阻值为，额定电流为 5A，试画出测量 Rx的原理图。 解析：解法一：当待测电阻的阻值比电压表的内阻小很多时，采用电流表外接的方法，如图 a 所示，当待测电阻的阻值...
