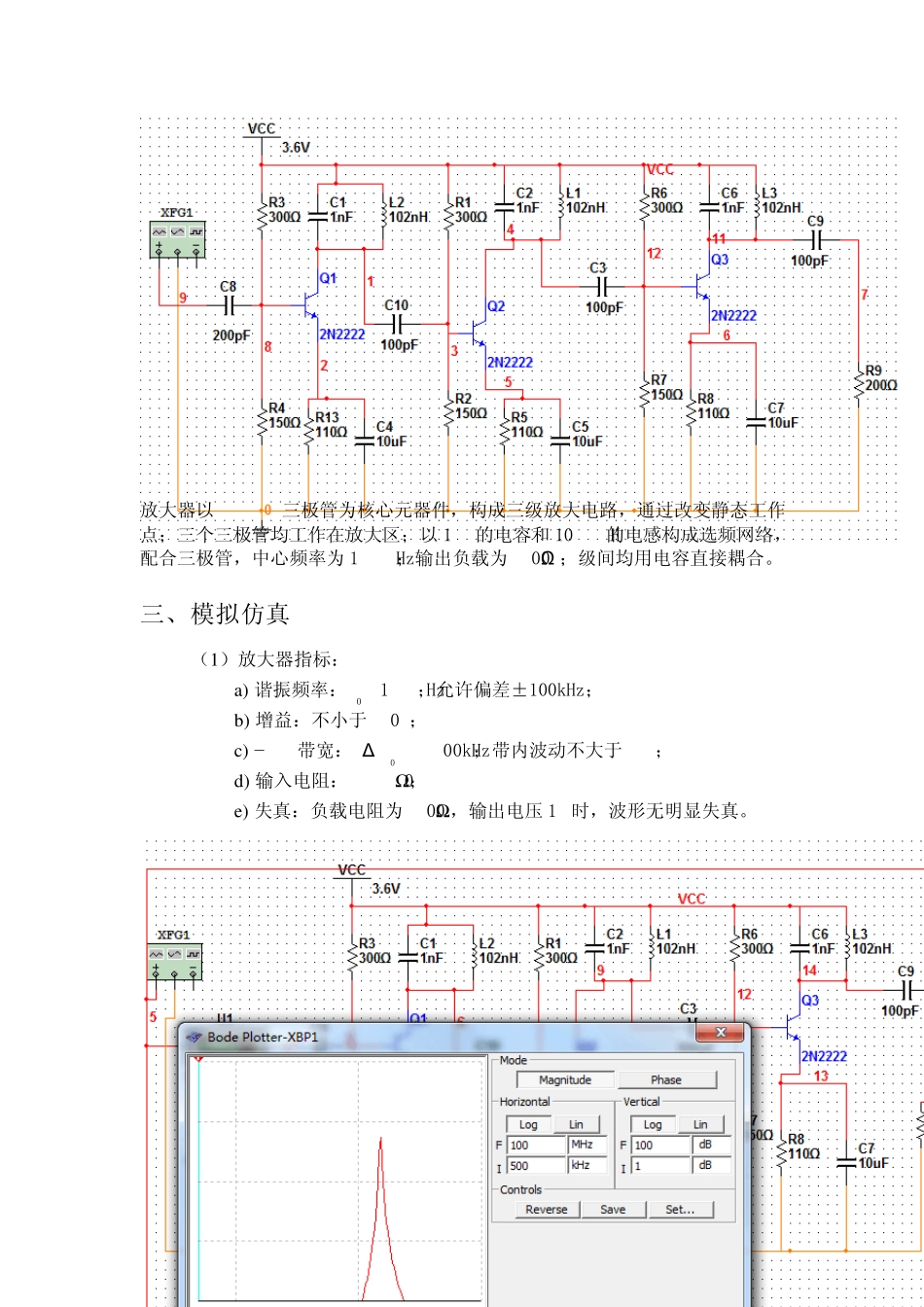

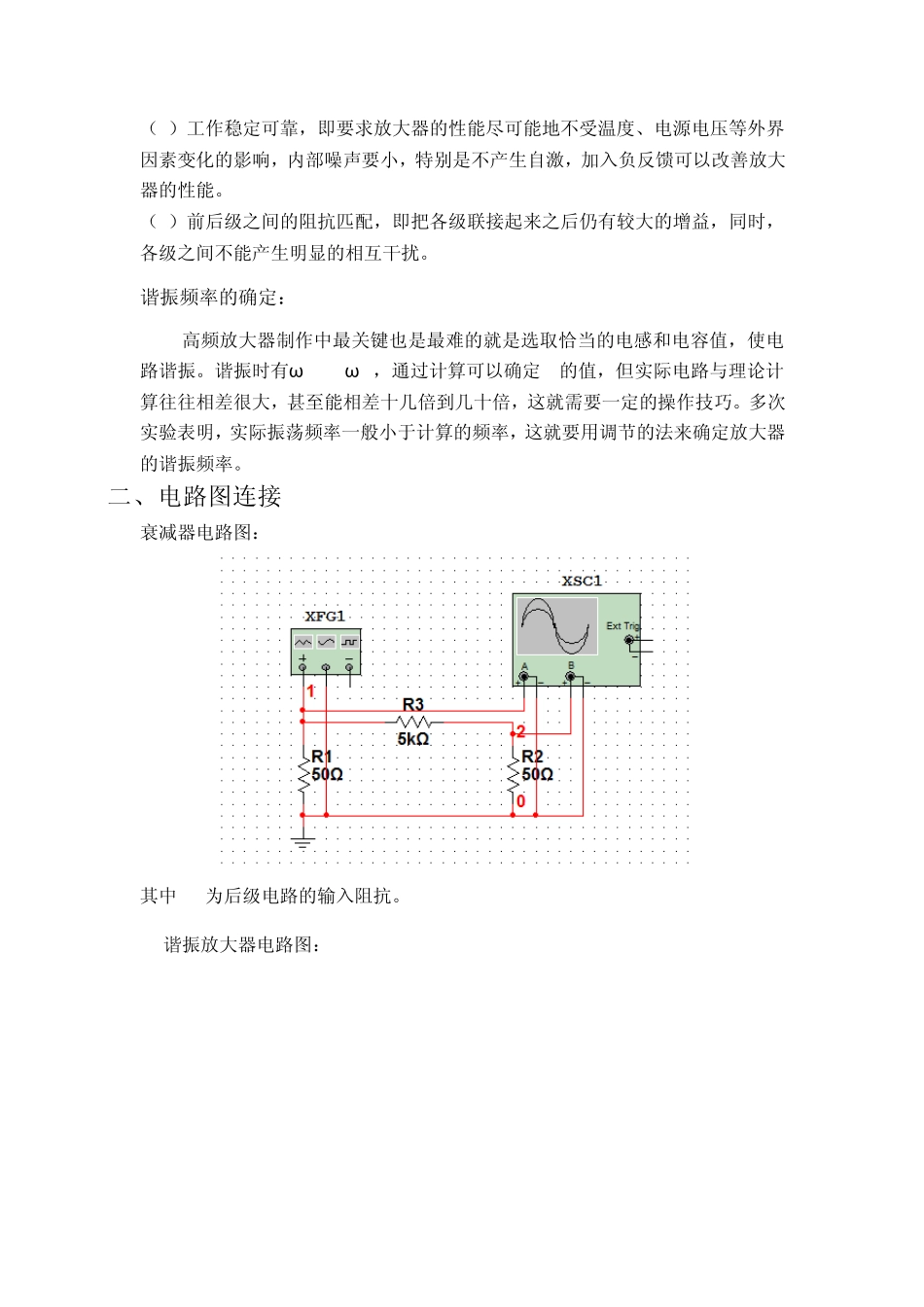

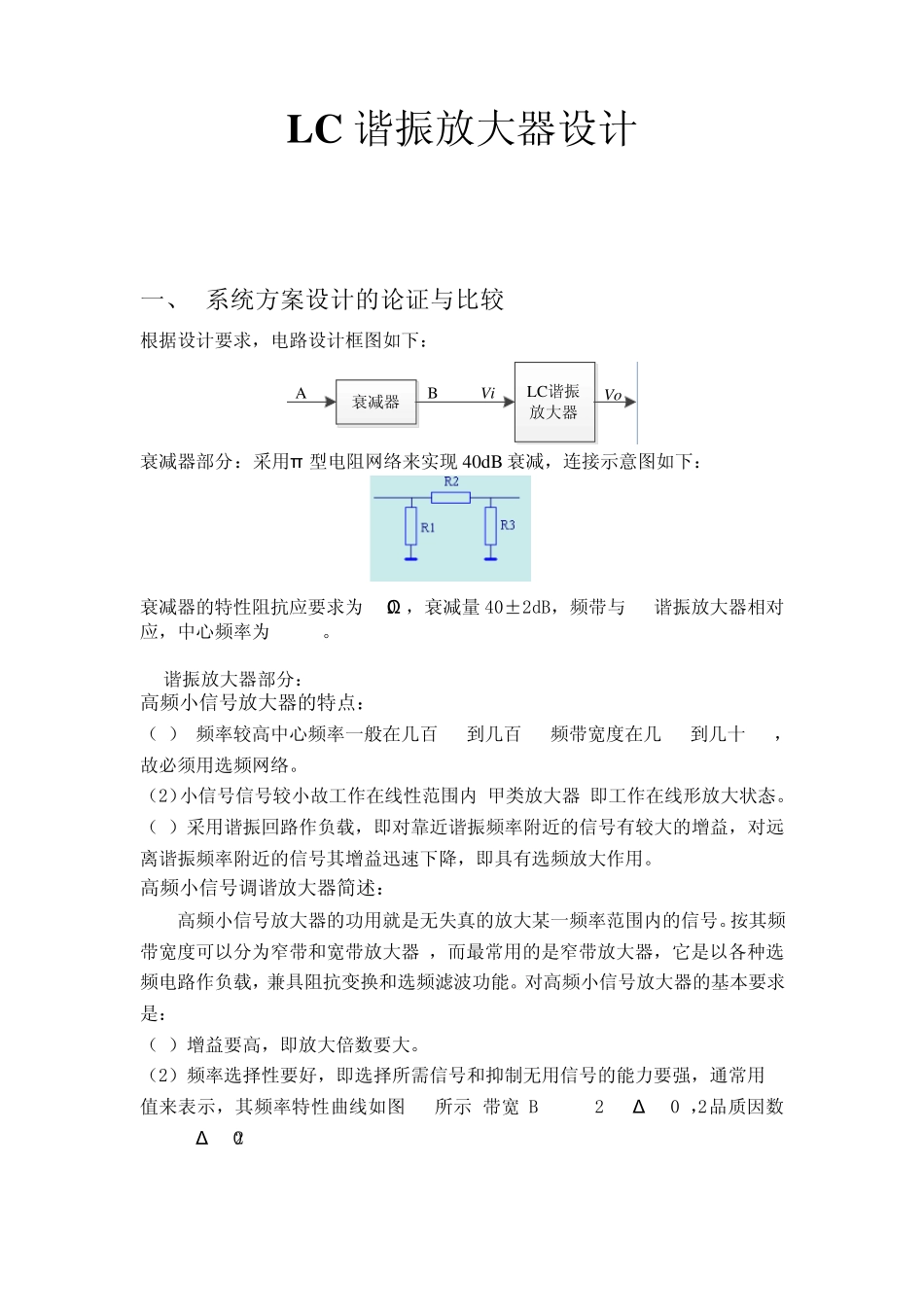

LC 谐振放大器设计 一、 系统方案设计的论证与比较 根据设计要求，电路设计框图如下： 衰减器LC谐振放大器ABViVo 衰减器部分：采用π 型电阻网络来实现40dB 衰减，连接示意图如下： 衰减器的特性阻抗应要求为50Ω ，衰减量40±2dB，频带与LC谐振放大器相对应，中心频率为15MHz。 LC谐振放大器部分： 高频小信号放大器的特点： （1） 频率较高中心频率一般在几百kHz到几百MHz频带宽度在几KHz到几十MHz，故必须用选频网络。 （2）小信号信号较小故工作在线性范围内(甲类放大器)即工作在线形放大状态。 （3）采用谐振回路作负载，即对靠近谐振频率附近的信号有较大的增益，对远离谐振频率附近的信号其增益迅速下降，即具有选频放大作用。 高频小信号调谐放大器简述： 高频小信号放大器的功用就是无失真的放大某一频率范围内的信号。按其频带宽度可以分为窄带和宽带放大器 ，而最常用的是窄带放大器，它是以各种选频电路作负载，兼具阻抗变换和选频滤波功能。对高频小信号放大器的基本要求是： （1）增益要高，即放大倍数要大。 （2）频率选择性要好，即选择所需信号和抑制无用信号的能力要强，通常用Q值来表示，其频率特性曲线如图-1所示,带宽 BW=f2-f1= 2Δ f0.7，品质因数Q=fo/2Δ f0.7. （3）工作稳定可靠，即要求放大器的性能尽可能地不受温度、电源电压等外界因素变化的影响，内部噪声要小，特别是不产生自激，加入负反馈可以改善放大器的性能。 （4）前后级之间的阻抗匹配，即把各级联接起来之后仍有较大的增益，同时，各级之间不能产生明显的相互干扰。 谐振频率的确定： 高频放大器制作中最关键也是最难的就是选取恰当的电感和电容值，使电路谐振。谐振时有ω C=1/ω L，通过计算可以确定LC的值，但实际电路与理论计算往往相差很大，甚至能相差十几倍到几十倍，这就需要一定的操作技巧。多次实验表明，实际振荡频率一般小于计算的频率，这就要用调节的法来确定放大器的谐振频率。 二、电路图连接 衰减器电路图： 其中 R2为后级电路的输入阻抗。 LC谐振放大器电路图： 放大器以2N2222三极管为核心元器件，构成三级放大电路，通过改变静态工作点；三个三极管均工作在放大区；以1nF的电容和102nH的电感构成选频网络，配合三极管，中心频率为15MHz；输出负载为200Ω ；级间均用电容直接耦合。 三、模拟仿真 （1）放大器指标： a) 谐振频率：f0=15MHz；允许偏差±100kHz； b) 增益：不小于 60dB； c...
