板平法施工图VIP免费

板平法施工图_第1页
1/28
板平法施工图_第2页
2/28
板平法施工图_第3页
3/28

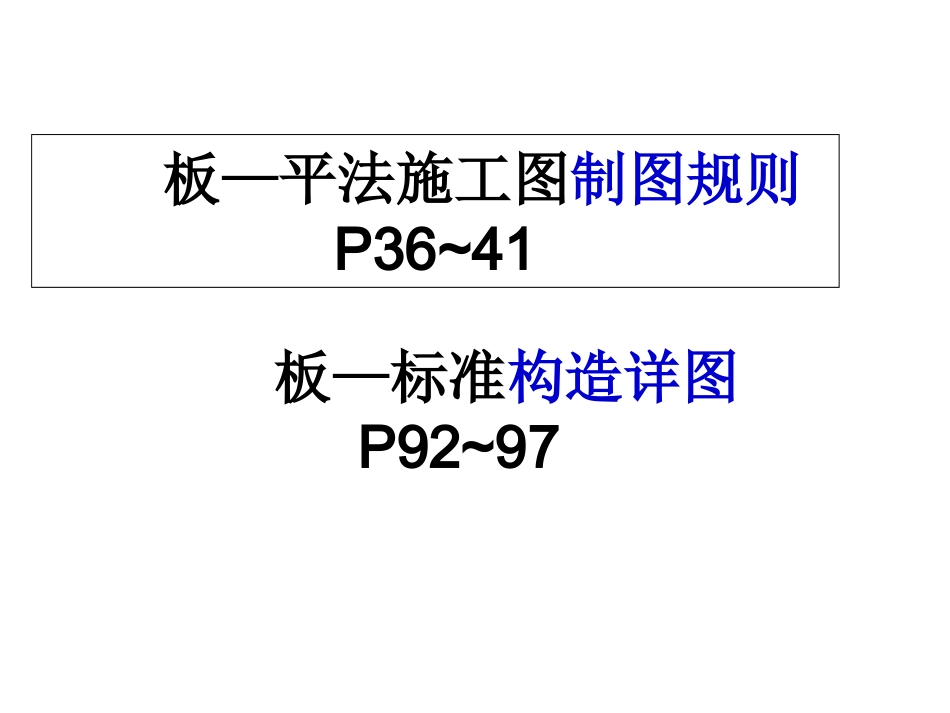

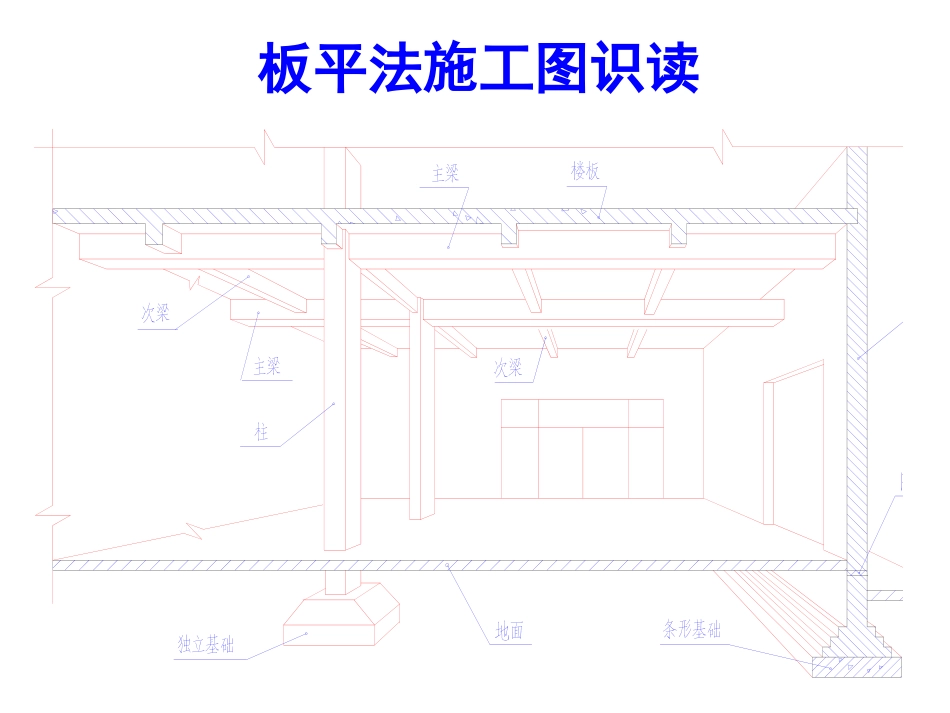

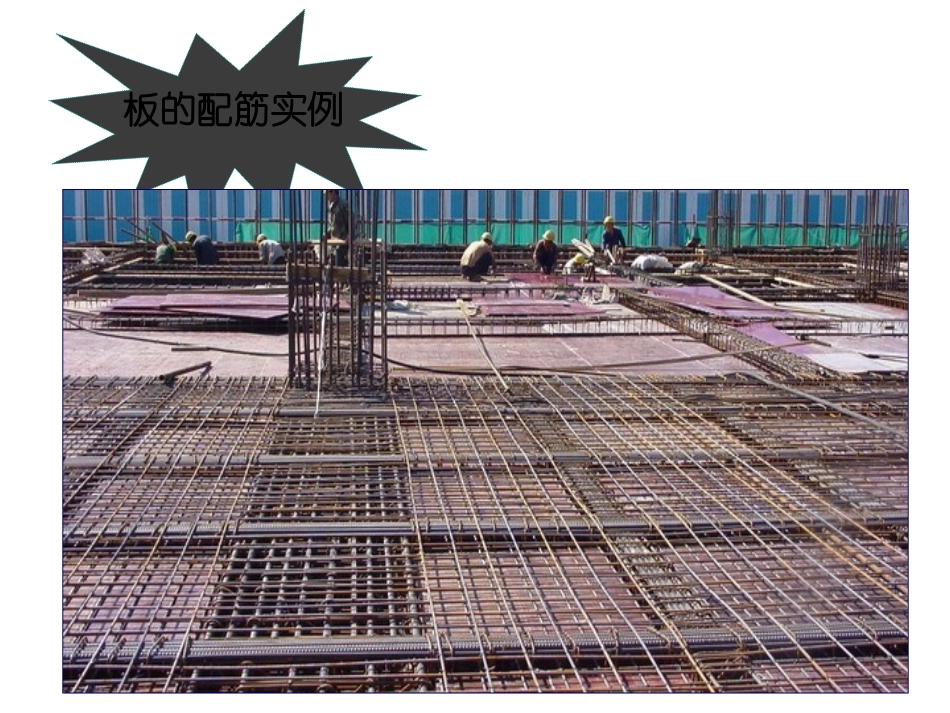

板—平法施工图制图规则P36~41板—标准构造详图P92~97板平法施工图识读板的配筋实例板的平法识读1板的平面表示方法a板块集中标注b支座原位标注2坐标方向的规定当两向轴网正交布置时,图面从左至右为X方向,从下至上为Y方向;3.1板块集中标注板块集中标注的内容为:板块编号、板厚、贯通纵筋以及当板面标高不同时的标高高差。(1)板编号对于普通楼面,两向均以一跨为一块板。所有板块应逐一编号,相同编号的板块可择其一做集中标注,其它仅注写置于圆圈内的板编号,以及当板面标高不同时的标高高差。(2)板厚板厚注写为h=×××(为垂直于板面的厚度);当悬挑板的端部改变截面厚度时,用斜线分隔根部与端部的高度值,注写为h=×××/×××;当设计已在图注中统一注明板厚时,此项可不注。(3)贯通纵筋贯通纵筋按板块的下部和上部分别注写(当板块上部不设贯通纵筋时则不注),并以B代表下部,T代表上部;B&T代表下部与上部;X向贯通筋以X打头,Y向贯通筋以Y打头,两向贯通筋配置相同时则以X&Y打头。(4)板面标高高差板面标高高差系指相对于结构层楼面标高的高差,应将其注写在括号内,且有高差时注,无高差时不注。(5)有关说明同一编号板块的类型、板厚和贯通纵筋均应相同,但板面标高、跨度、平面形状以及板支座上部的非贯通纵筋可以不同,如同一编号板块的平面形状可为矩形、多边形及其它形状等。3.2板支座原位标注•板支座原位标注的内容为:板支座上部非贯通纵筋和悬挑板上部受力钢筋。•在配置相同跨的第一跨(或梁悬挑部位),垂直于板支座(梁或墙)绘制一段适宜长度的中粗实线;•并在线段上方注写钢筋编号(如①、②等)、配筋值、横向连续布置的跨数(注写在括号内,且当为一跨时可不注),以及是否横向布置到梁的悬挑端。

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

板平法施工图
