2012年天津大学化工学院实验报告:正丁烷氧化制顺丁烯二酸酐VIP免费

2012年天津大学化工学院实验报告:正丁烷氧化制顺丁烯二酸酐_第1页
1/11

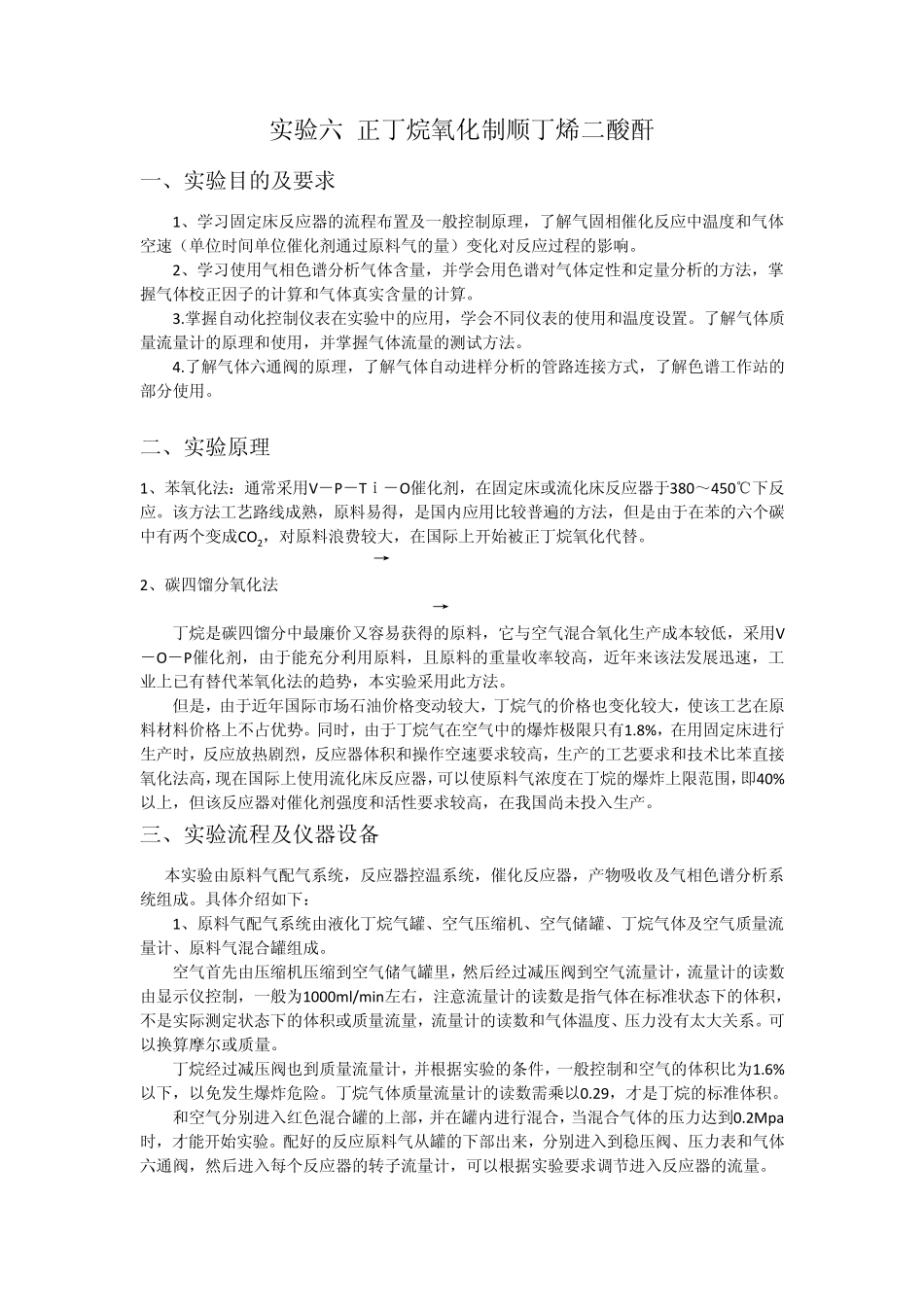

2012年天津大学化工学院实验报告:正丁烷氧化制顺丁烯二酸酐_第2页
2/11
2012年天津大学化工学院实验报告:正丁烷氧化制顺丁烯二酸酐_第3页
3/11
化工专业实验报告 实验名称: 正丁烷氧化制顺丁烯二酸酐 实验人员: 韩世磊 同组人:将丽丽、李飞飞 实验地点:天大化工技术实验中心 630 室 实验时间: 2012年 5月 30日 班级/学号: 11 级 制药 班 30 组 2011207401 号 指导教师: 实验成绩: 实验六 正丁烷氧化制顺丁烯二酸酐 一、实验目的及要求 1、学习固定床反应器的流程布置及一般控制原理,了解气固相催化反应中温度和气体空速(单位时间单位催化剂通过原料气的量)变化对反应过程的影响。 2、学习使用气相色谱分析气体含量,并学会用色谱对气体定性和定量分析的方法,掌握气体校正因子的计算和气体真实含量的计算。 3.掌握自动化控制仪表在实验中的应用,学会不同仪表的使用和温度设置。了解气体质量流量计的原理和使用,并掌握气体流量的测试方法。 4.了解气体六通阀的原理,了解气体自动进样分析的管路连接方式,了解色谱工作站的部分使用。 二、实验原理 1、苯氧化法:通常采用V-P-Ti-O催化剂,在固定床或流化床反应器于380~450℃下反应。该方法工艺路线成熟,原料易得,是国内应用比较普遍的方法,但是由于在苯的六个碳中有两个变成CO2,对原料浪费较大,在国际上开始被正丁烷氧化代替。 C6H6 + 4.5O2 →C4H2O3 +CO2 +H2O 2、碳四馏分氧化法 CH3-CH2-CH2-CH3 +2O2→C4H2O3 +H2O 丁烷是碳四馏分中最廉价又容易获得的原料,它与空气混合氧化生产成本较低,采用V-O-P催化剂,由于能充分利用原料,且原料的重量收率较高,近年来该法发展迅速,工业上已有替代苯氧化法的趋势,本实验采用此方法。 但是,由于近年国际市场石油价格变动较大,丁烷气的价格也变化较大,使该工艺在原料材料价格上不占优势。同时,由于丁烷气在空气中的爆炸极限只有1.8%,在用固定床进行生产时,反应放热剧烈,反应器体积和操作空速要求较高,生产的工艺要求和技术比苯直接氧化法高,现在国际上使用流化床反应器,可以使原料气浓度在丁烷的爆炸上限范围,即40%以上,但该反应器对催化剂强度和活性要求较高,在我国尚未投入生产。 三、实验流程及仪器设备 本实验由原料气配气系统,反应器控温系统,催化反应器,产物吸收及气相色谱分析系统组成。具体介绍如下: 1、原料气配气系统由液化丁烷气罐、空气压缩机、空气储罐、丁烷气体及空气质量流量计、原料气混合罐组成。 空气首先由压缩机压缩到空气储气罐里,然后经过减压阀到空气流量计,流量计的读数由...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

2012年天津大学化工学院实验报告:正丁烷氧化制顺丁烯二酸酐
