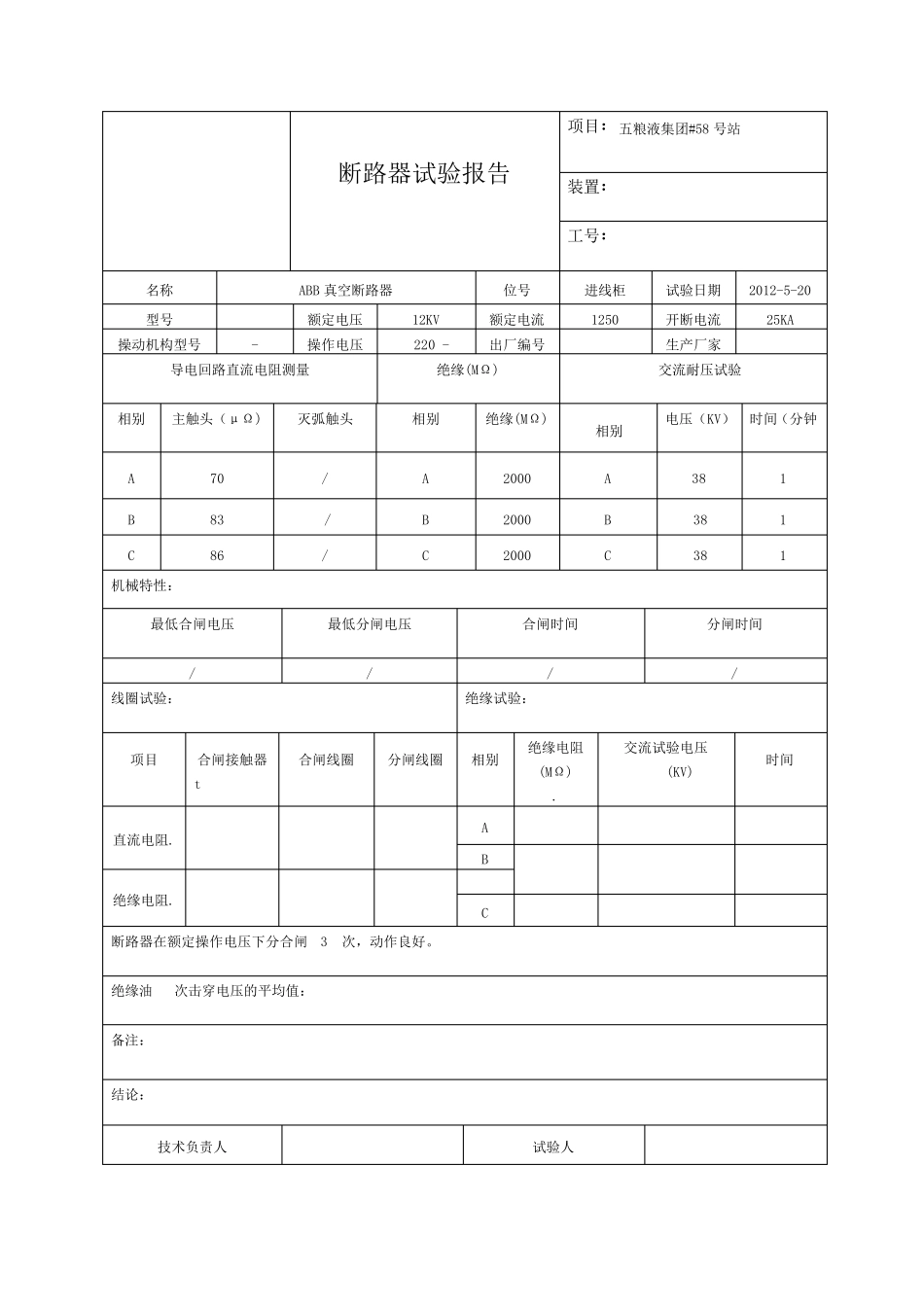

断路器试验报告 项目：五粮液集团#58 号站 装置： 工号： 名称 ABB 真空断路器 位号 进线柜 试验日期 2012-5-20 型号 额定电压 12KV 额定电流 1250 开断电流 25KA 操动机构型号 - 操作电压 220 - 出厂编号 生产厂家 导电回路直流电阻测量 绝缘(MΩ) 交流耐压试验 相别 主触头（μΩ) 灭弧触头 相别 绝缘(MΩ) 相别 电压（KV） 时间（分钟 A 70 / A 2000 A 38 1 B 83 / B 2000 B 38 1 C 86 / C 2000 C 38 1 机械特性： 最低合闸电压 最低分闸电压 合闸时间 分闸时间 / / / / 线圈试验： 绝缘试验： 项目 合闸接触器 t 合闸线圈 分闸线圈 相别 绝缘电阻 (MΩ) . 交流试验电压 (KV) 时间 直流电阻. A B 绝缘电阻. C 断路器在额定操作电压下分合闸 3 次，动作良好。 绝缘油 次击穿电压的平均值： 备注： 结论： 技术负责人 试验人 断路器试验报告 项目：五粮液集团#58 号站 装置： 工号： 名称 ABB 真空断路器 位号 变压器柜 试验日期 2012-5-20 型号 额定电压 12KV 额定电流 1250 开断电流 25KA 操动机构型号 - 操作电压 220 出厂编号 生产厂家 导电回路直流电阻测量 绝缘(MΩ) 交流耐压试验 相别 主触头（μΩ) 灭弧触头 相别 绝缘(MΩ) 相别 电压（KV） 时间（分钟 A 83 / A 3000 A 38 1 B 72 / B 3000 B 38 1 C 86 / C 3000 C 38 1 机械特性： 最低合闸电压 最低分闸电压 合闸时间 分闸时间 / / / / 线圈试验： 绝缘试验： 项目 合闸接触器 t 合闸线圈 分闸线圈 相别 绝缘电阻 (MΩ) . 交流试验电压 (KV) 时间 直流电阻. A B 绝缘电阻. C 断路器在额定操作电压下分合闸 3 次，动作良好。 绝缘油 次击穿电压的平均值： 备注： 结论： 技术负责人 试验人 PT 柜电压互感器试验报告 项目：五粮液集团#58 号站 装置： 工号： 名称 PT 柜出线电压互感器 位号 PT 柜 试验日期 2012-5-20 型号 JDZXR-10 额定电压 10/3/0。1 额定电流 开断电流 / 操动机构型号 - 操作电压 出厂编号 生产厂家 大连 导电回路直流电阻测量 绝缘(MΩ) 交流耐压试验 相别 电阻（Ω) 灭弧触头 相别 绝缘(MΩ) 相别 电压（KV） 时间（分钟） A 1.756 / A 900 A 10 1 B 1.758 / B 800 B 10 1 C 1.755 / C 900 C...
