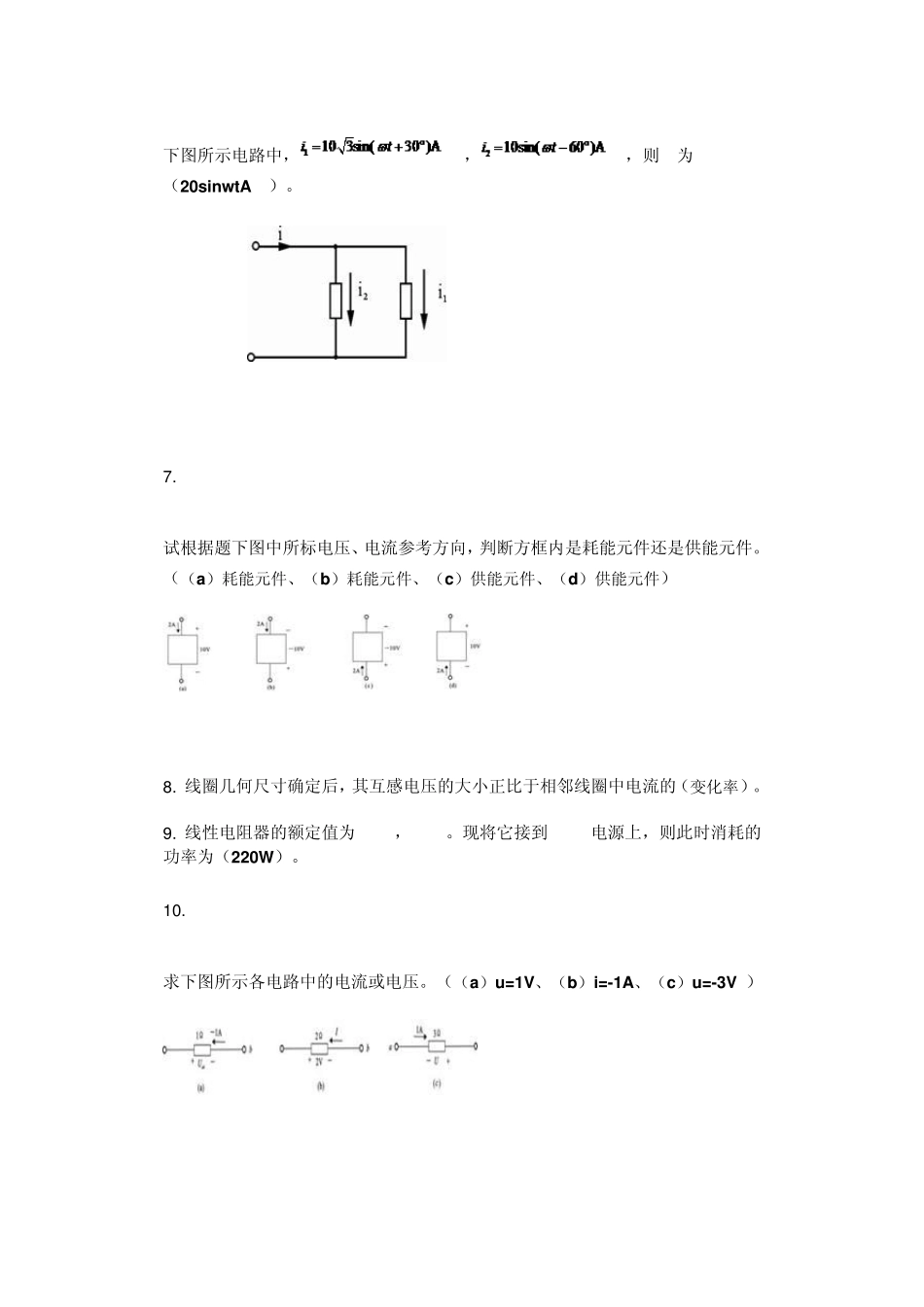

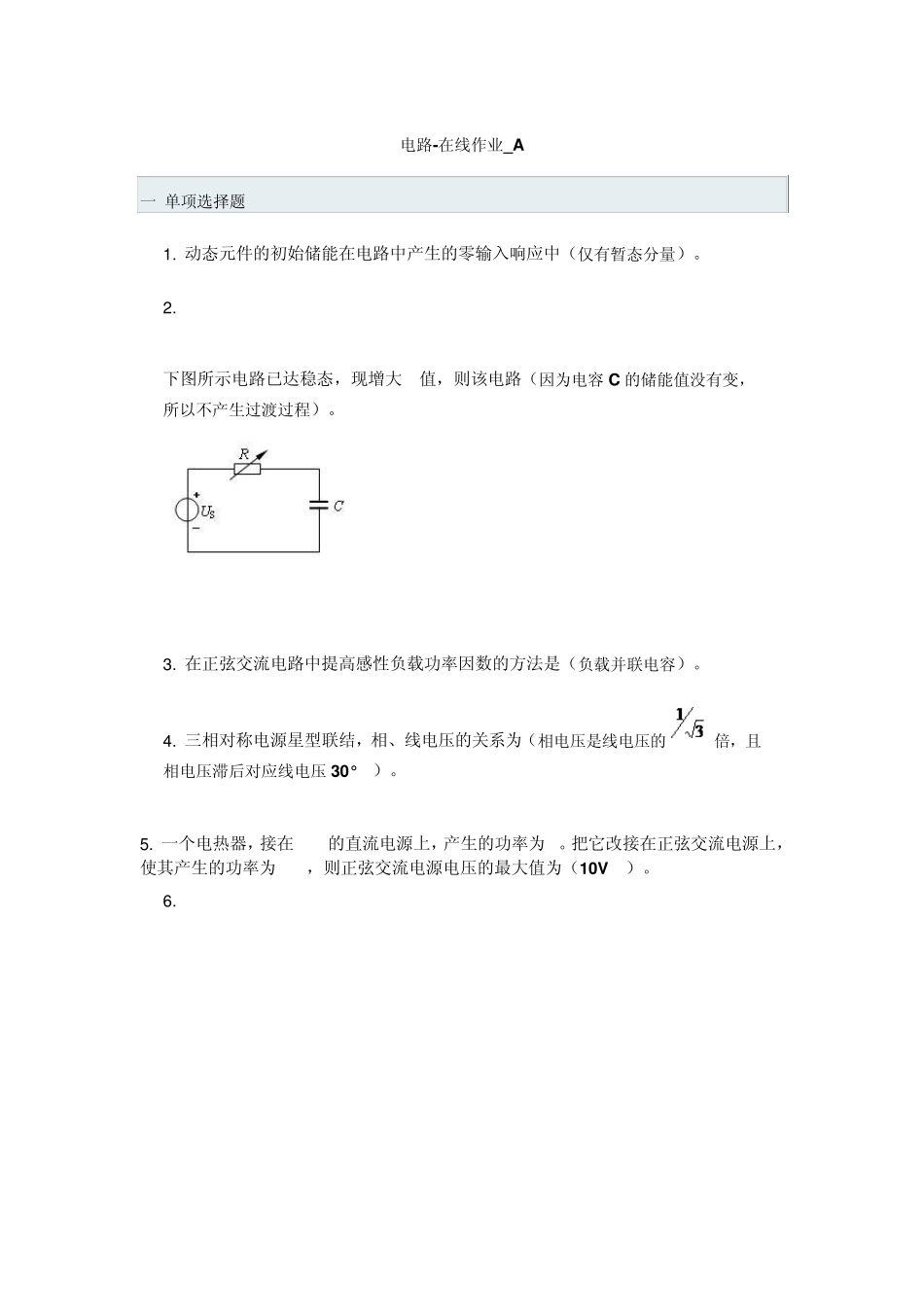

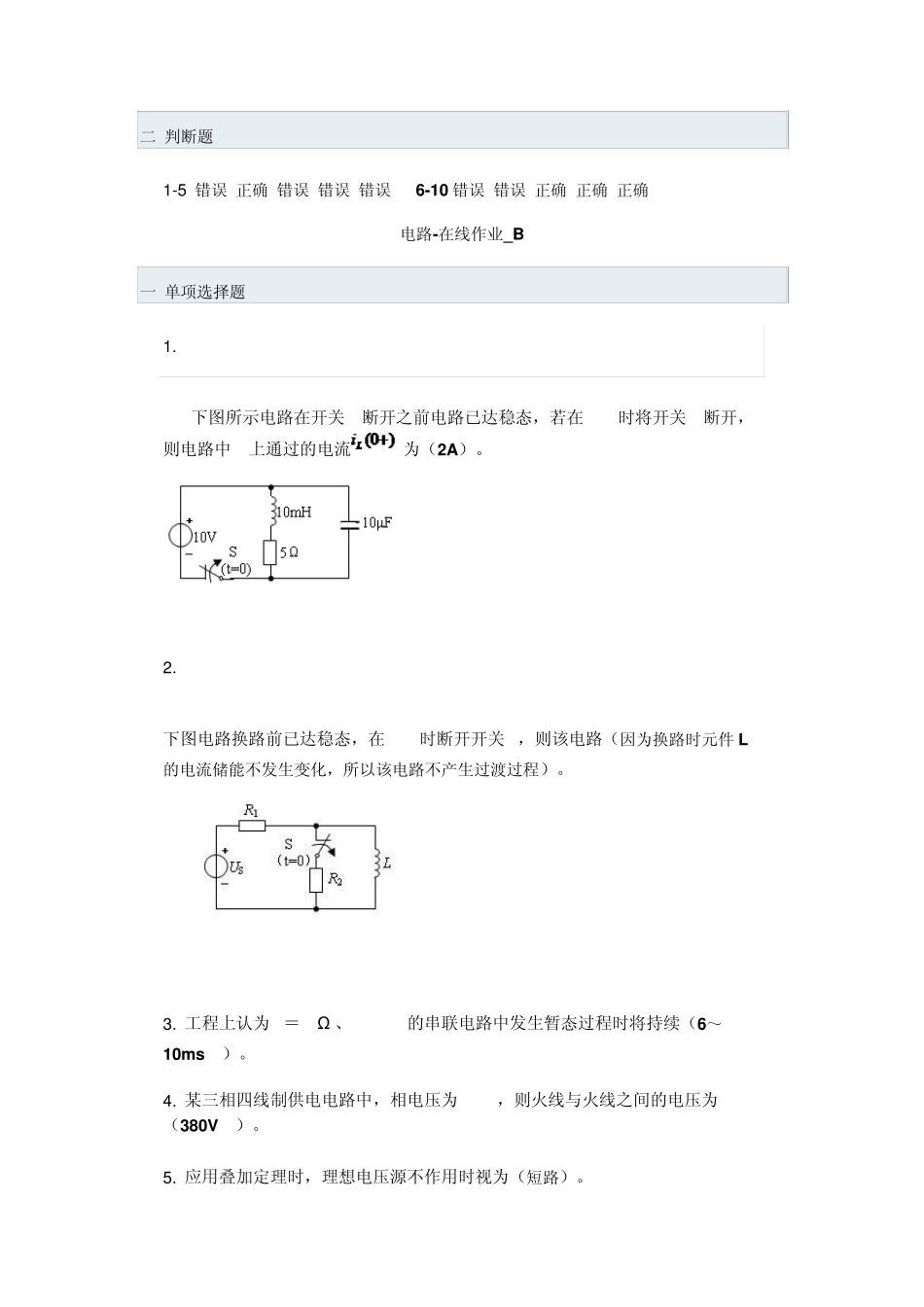

电路-在线作业_A 一 单项选择题 1 . 动态元件的初始储能在电路中产生的零输入响应中（仅有暂态分量）。 2 . 3 . 在正弦交流电路中提高感性负载功率因数的方法是（负载并联电容）。 4 . 三相对称电源星型联结，相、线电压的关系为（相电压是线电压的倍，且相电压滞后对应线电压 30° ）。 5 . 一个电热器，接在10V的直流电源上，产生的功率为 P。把它改接在正弦交流电源上，使其产生的功率为 P/2，则正弦交流电源电压的最大值为（10V ）。 6 . 下图所示电路已达稳态，现增大 R值，则该电路（因为电容C 的储能值没有变，所以不产生过渡过程）。 7 . 8 . 线圈几何尺寸确定后，其互感电压的大小正比于相邻线圈中电流的（变化率）。 9 . 线性电阻器的额定值为220V，880W。现将它接到110V电源上，则此时消耗的功率为（220W）。 1 0 . 下图所示电路中，，，则i为（20sinw tA ）。 试根据题下图中所标电压、电流参考方向，判断方框内是耗能元件还是供能元件。（（a）耗能元件、（b）耗能元件、（c）供能元件、（d）供能元件） 求下图所示各电路中的电流或电压。（（a）u=1V、（b）i=-1A、（c）u=-3V ） 二 判断题 1 -5 错误 正确 错误 错误 错误 6-10 错误 错误 正确 正确 正确 电路-在线作业_B 一 单项选择题 1 . 2 . 3 . 工程上认为R＝25Ω 、L=50mH的串联电路中发生暂态过程时将持续（6～10ms ）。 4 . 某三相四线制供电电路中，相电压为220V，则火线与火线之间的电压为（380V ）。 5 . 应用叠加定理时，理想电压源不作用时视为（短路）。 下图所示电路在开关 S断开之前电路已达稳态，若在t=0时将开关 S断开，则电路中 L上通过的电流为（2A）。 下图电路换路前已达稳态，在t=0时断开开关 S，则该电路（因为换路时元件 L的电流储能不发生变化，所以该电路不产生过渡过程）。 6 . 若正弦电压u=Umsin（t+），则下列各相量表示式中，正确的是（ ）。 用户解答： 7 . 8 . 某对称三相电源绕组为 Y接，已知V，当 t=10s时，三个线电压之和为（0V ）。 9 . 直流电路中，（感抗为 0，容抗为无穷大） 1 0 . 已知图 Z1-1中的US1= 4V，US2=2V。用图 Z1-2所示的理想电压源代替图 Z1-2所示的电路，该等效电压源的参数 US为（2V ）。 图 Z1-1 图 Z1-2 二 判断题 1 -5 正确 正确 正确 错误 错误 6-10 正确 正确 错误 正确 错误...
