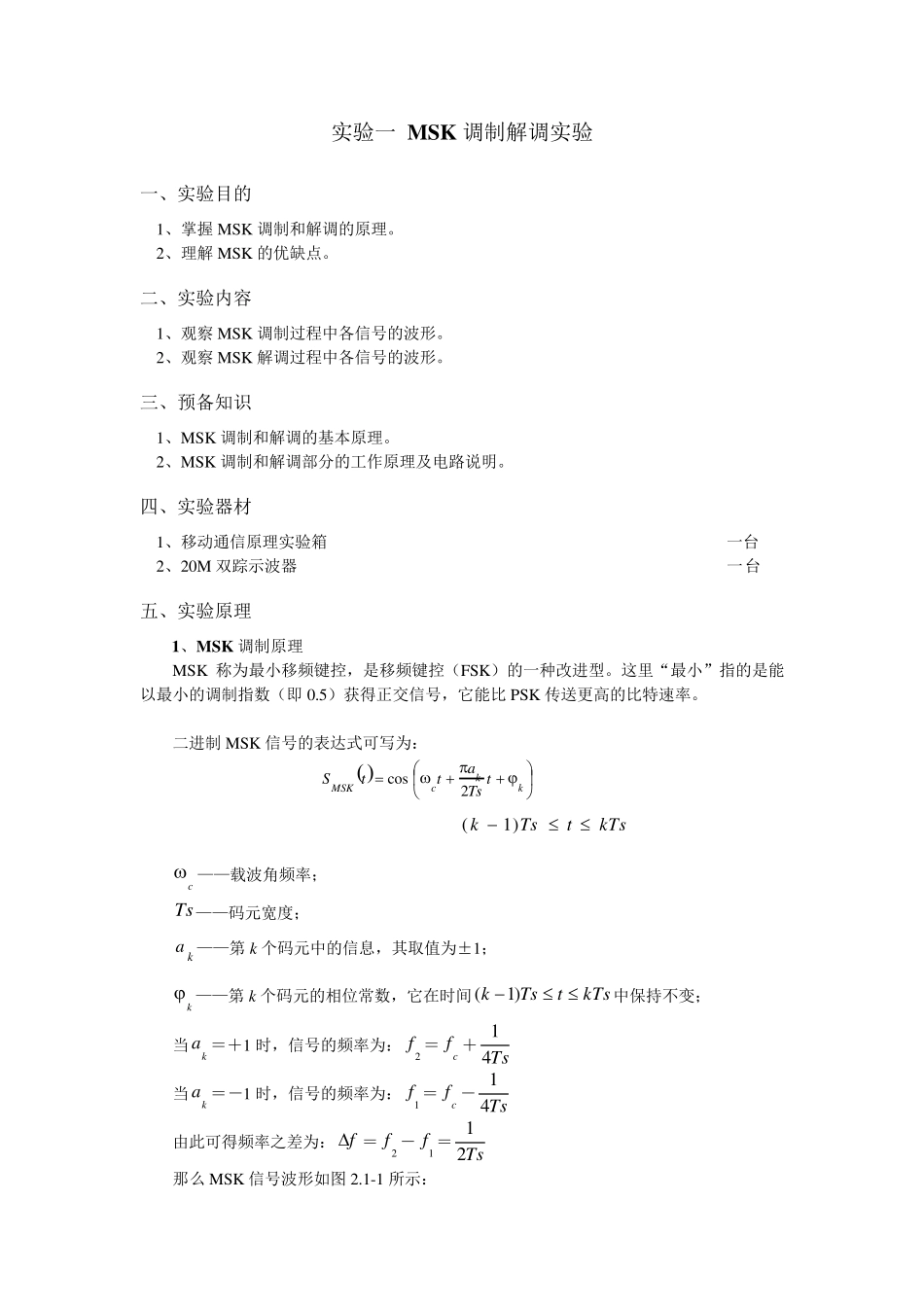

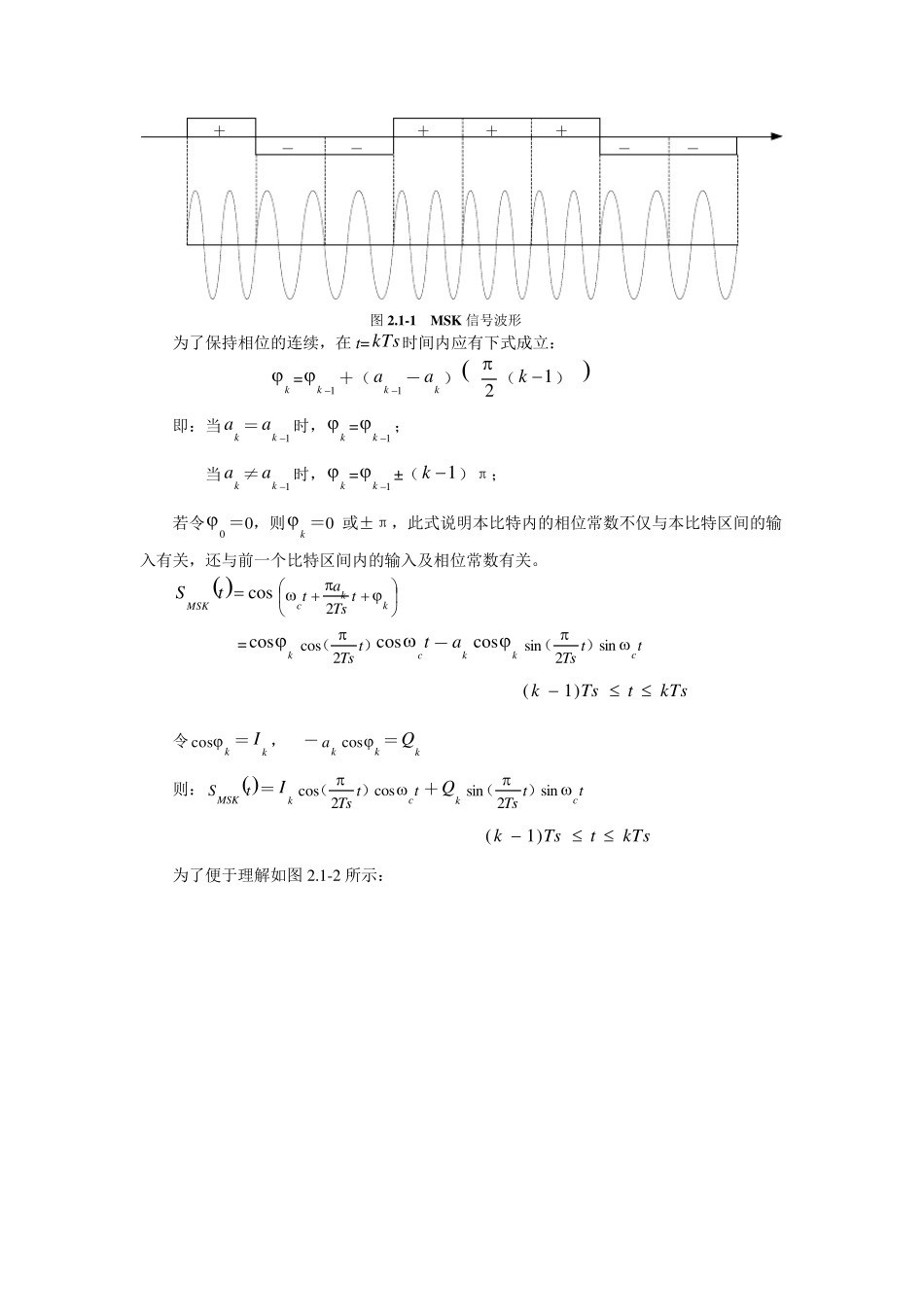

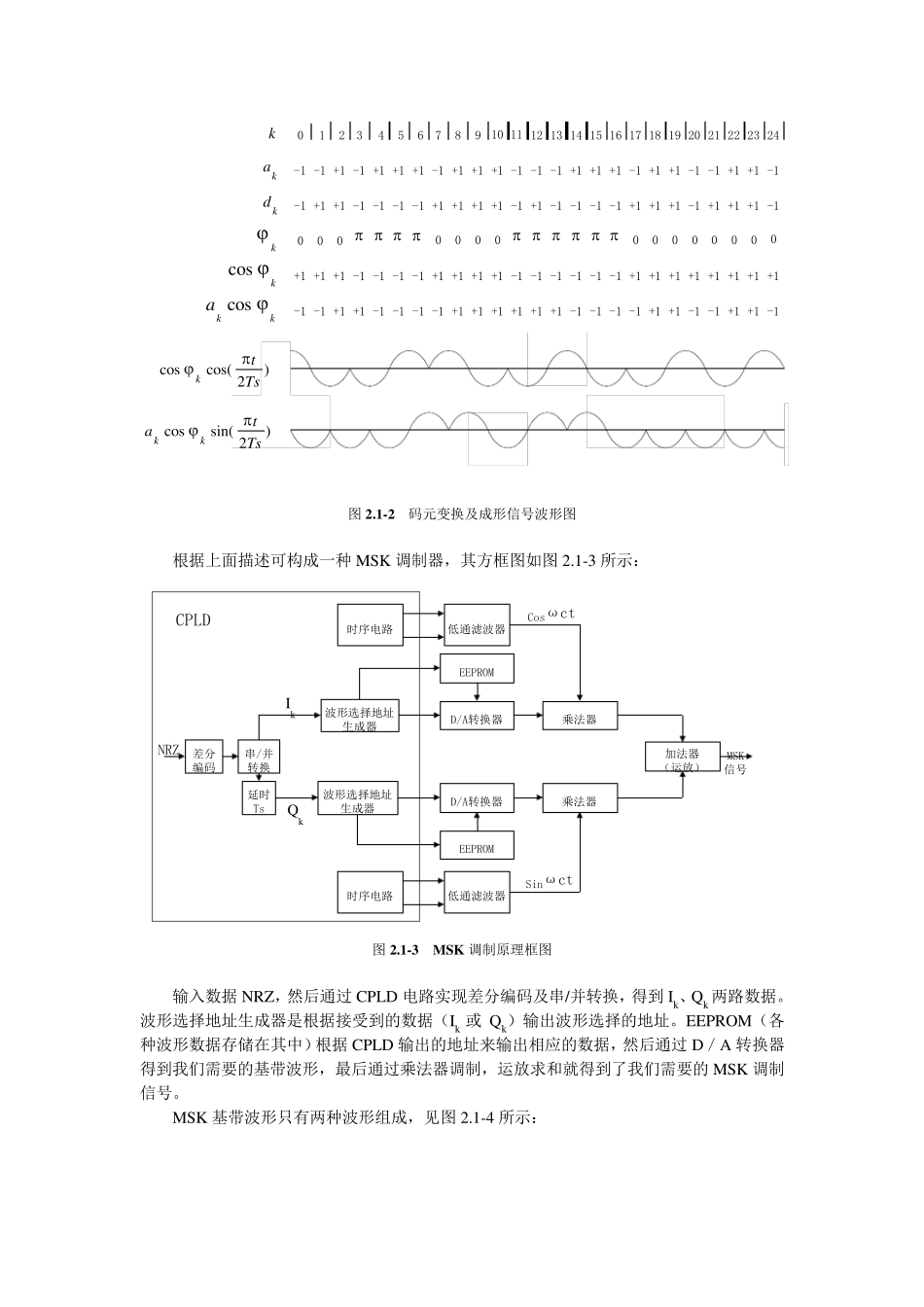

实验一 MSK 调制解调实验 一、实验目的 1、掌握MSK 调制和解调的原理。 2、理解MSK 的优缺点。 二、实验内容 1、观察MSK 调制过程中各信号的波形。 2、观察MSK 解调过程中各信号的波形。 三、预备知识 1、MSK 调制和解调的基本原理。 2、MSK 调制和解调部分的工作原理及电路说明。 四、实验器材 1、移动通信原理实验箱 一台 2、20M 双踪示波器 一台 五、实验原理 1、MSK 调制原理 MSK 称为最小移频键控，是移频键控（FSK）的一种改进型。这里“最小”指的是能以最小的调制指数（即0.5）获得正交信号，它能比PSK 传送更高的比特速率。 二进制MSK 信号的表达式可写为： costSMSKkkctTsat2 kTstTsk)1( c ——载波角频率； Ts——码元宽度； ka ——第k 个码元中的信息，其取值为±1； k ——第k 个码元的相位常数，它在时间kTstTsk )1(中保持不变； 当ka ＝＋1 时，信号的频率为：2f ＝cf ＋ Ts41 当ka ＝－1 时，信号的频率为：1f ＝cf － Ts41 由此可得频率之差为：f＝2f －1f ＝ Ts21 那么 MSK 信号波形如图 2.1-1 所示： ＋－－＋＋＋－－图2.1-1 MSK 信号波形 为了保持相位的连续，在t=kTs时间内应有下式成立： k =1k＋（1ka－ka ）2（1k） 即：当ka ＝1ka时，k =1k； 当ka ≠1ka时，k =1k± （1k）π； 若令0 ＝0，则k ＝0 或±π，此式说明本比特内的相位常数不仅与本比特区间的输入有关，还与前一个比特区间内的输入及相位常数有关。  costSMSKkkctTsat2 =kcos）（tTs2costccos－kakcos）（tTs2sintcsin kTstTsk)1( 令kcos＝kI ， －kakcos＝kQ 则：tSMSK＝kI）（tTs2costccos＋kQ）（tTs2sintcsin kTstTsk)1( 为了便于理解如图2.1-2 所示： 12345678910 11 12 13 14 15 16 17 18 19 20 21 22 23 240+1+1+1+1+1 +1 +1+1 +1 +1+1 +1+1 +1-1 -1-1-1 -1 -1-1-1 -1-1-1-1-1 -1 -1 -1-1-1 -1 -1 -1-1-1+1 +1+1 +1 +1 +1+1+1 +1 +1+1 +1 +1kakkdkcoskkacos)2sin(cosTstakk000  0000      00000000+1 +1 +1+1 +1 +1 +1+1 +1 +1 +1 +1 +1 +1 +1+1 +1+1 +1 +1 +1 +1 +1+1 +1+1 +1-1 -...
