MSP430中文数据手册VIP免费

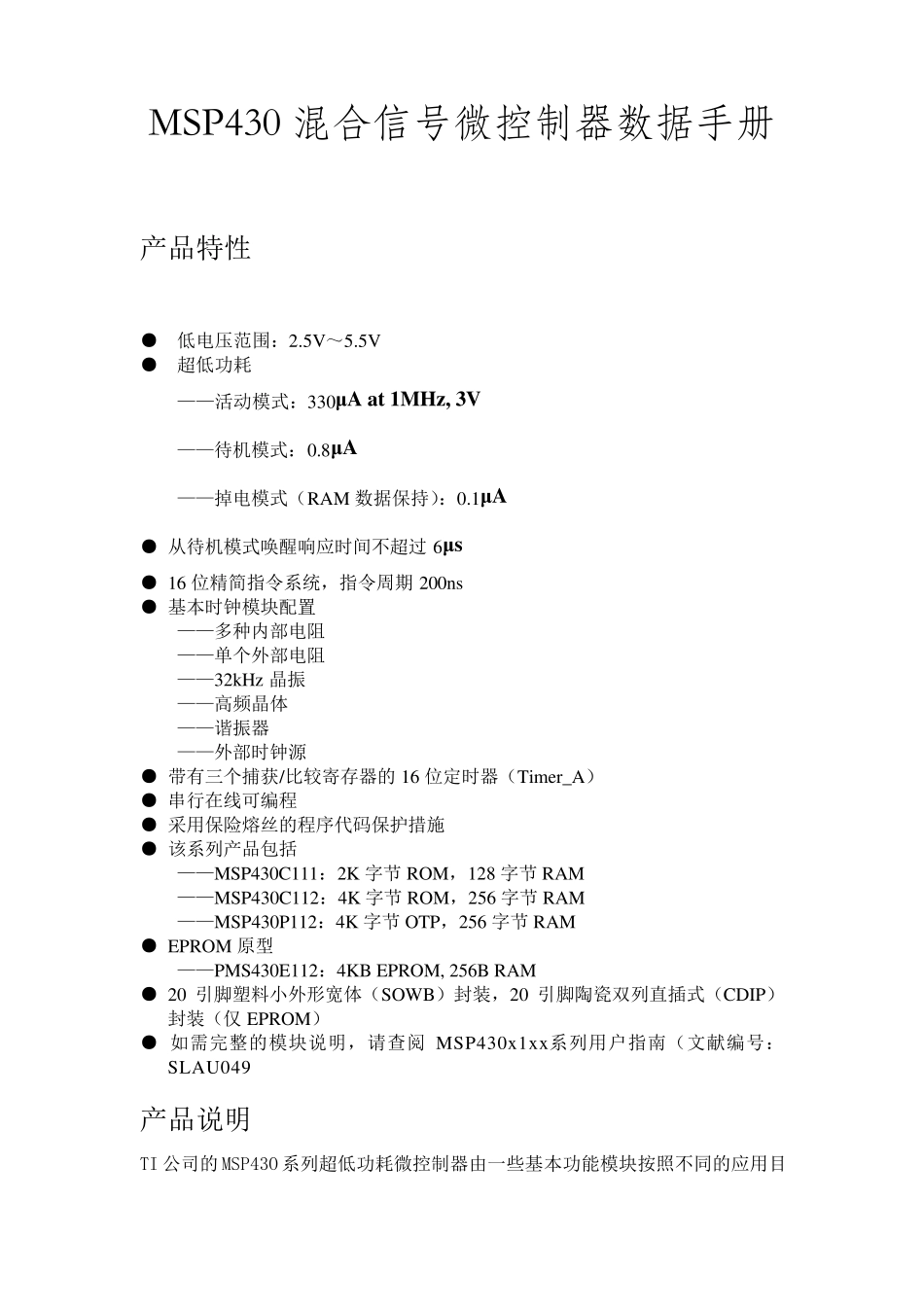

MSP430 混 合 信 号 微 控 制 器 数 据 手 册 产品特性 ● 低电压范围：2.5V～5.5V ● 超低功耗 ——活动模式：330μA at 1MHz, 3V ——待机模式：0.8μA ——掉电模式（RAM 数据保持）：0.1μA ● 从待机模式唤醒响应时间不超过 6μs ● 16 位精简指令系统，指令周期 200ns ● 基本时钟模块配置 ——多种内部电阻 ——单个外部电阻 ——32kHz 晶振 ——高频晶体 ——谐振器 ——外部时钟源 ● 带有三个捕获/比较寄存器的 16 位定时器（Timer_A） ● 串行在线可编程 ● 采用保险熔丝的程序代码保护措施 ● 该系列产品包括 ——MSP430C111：2K 字节 ROM，128 字节 RAM ——MSP430C112：4K 字节 ROM，256 字节 RAM ——MSP430P112：4K 字节 OTP，256 字节 RAM ● EPROM 原型 ——PMS430E112：4KB EPROM, 256B RAM ● 20 引脚塑料小外形宽体（SOWB）封装，20 引脚陶瓷双列直插式（CDIP）封装（仅 EPROM） ● 如需完整的模块说明，请查阅 MSP430x1xx系列用户指南（文献编号：SLAU049 产品说明 TI 公司的 MSP43O 系列超低功耗微控制器由一些基本功能模块按照不同的应用目标 组 合 而 成 。 在 便 携 式 测 量 应 用 中 ， 这 种 优 化 的 体 系 结 构 结 合 五 种 低 功 耗 模 式 可以 达 到 延 长 电 池 寿 命 的 目 的 。 MSP430 系 列 的 CPU 采 用 16 位 精 简 指 令 系 统 ， 集 成有 16 位 寄 存 器 和 常 数 发 生 器 ， 发 挥 了 最 高 的 代 码 效 率 。 它 采 用 数 字 控 制 振 荡 器（ DCO）， 使 得 从 低 功 耗 模 式 到 唤 醒 模 式 的 转 换 时 间 小 于6μ s. MSP430x11x 系 列 是 一 种 超 低 功 耗 的 混 合 信 号 微 控 制 器 ， 它 拥 有 一 个 内 置 的16 位计 数 器 和 14 个 I/0 引 脚 。 典 型 应 用 ：捕 获 传 感 器 的 模 拟 信 号 转 换 为 数 据 ， 加 以 处 理 后 输 出 或 者 发 送 到 主 机 。作 为 独 立 RF 传 感 器 的 前 端 是 其 另一 个 应 用 领域。 DW 封装（ 顶视图） 可 用 选型 TA 封装形式 SOWB 20-Pin(DW) CDIP 20-Pin(JL) -40°C～85°C MSP430C111IDW MSP430C112IDW MS...
