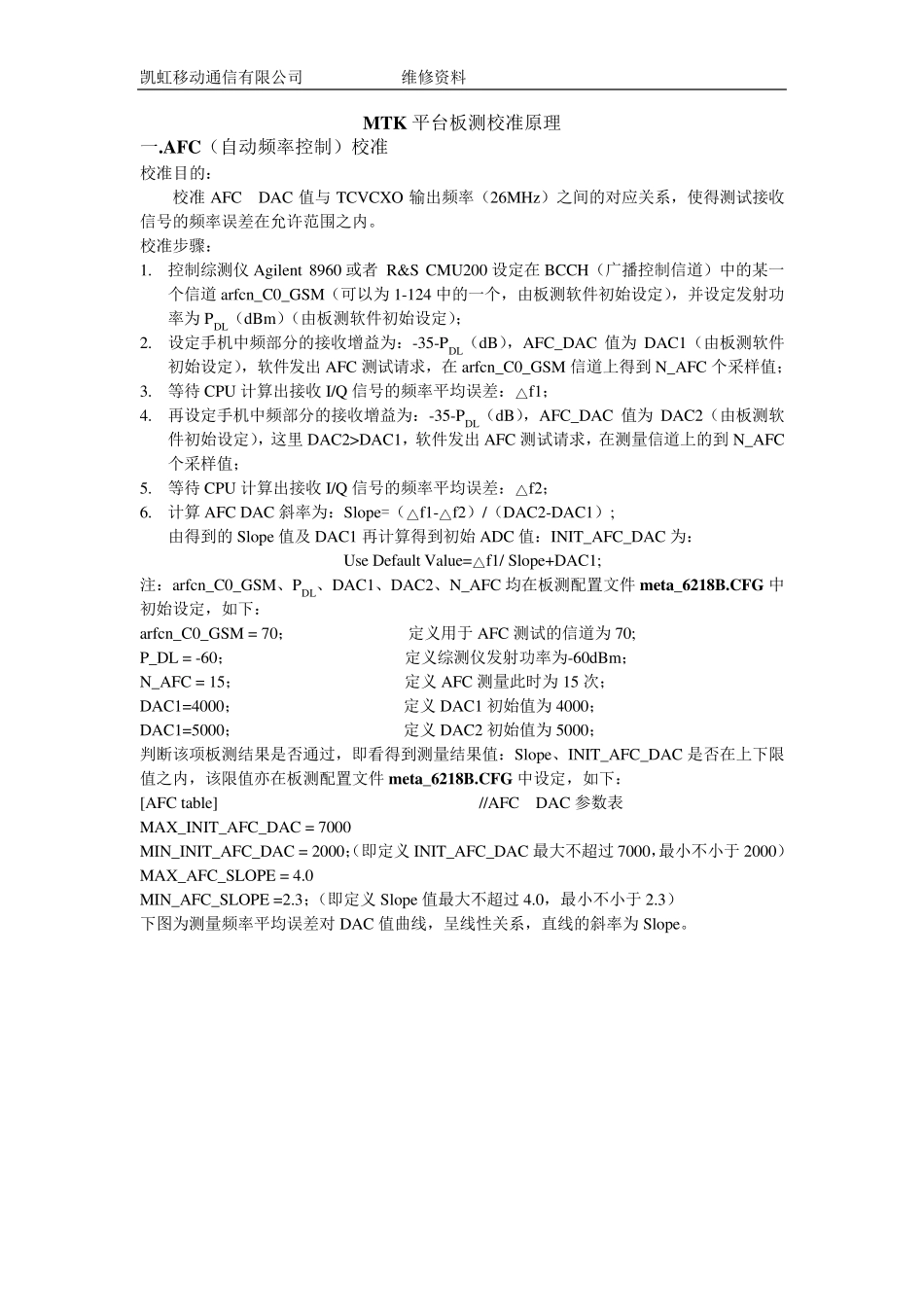

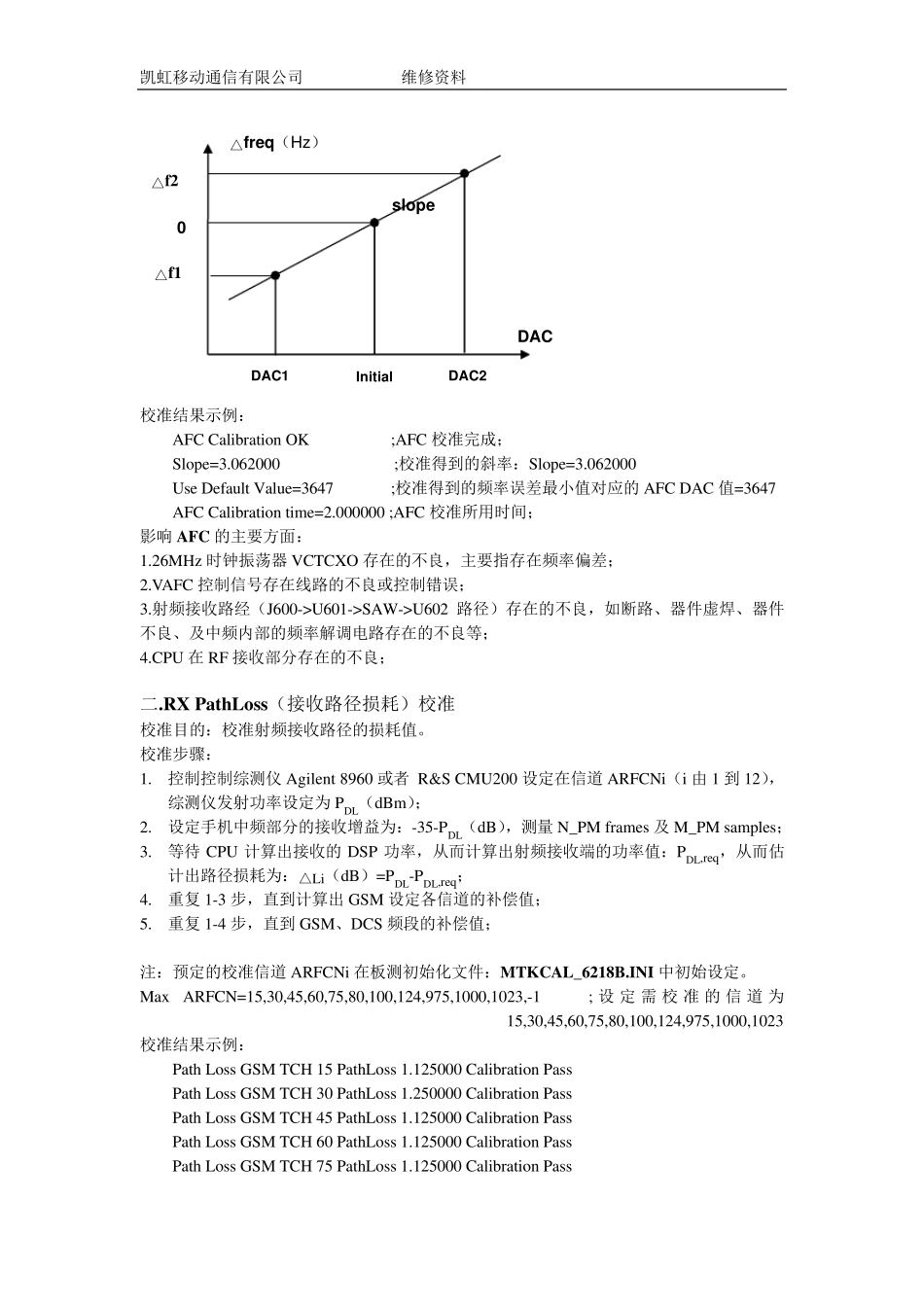

凯虹移动通信有限公司 维修资料 MTK 平台板测校准原理 一.AFC（自动频率控制）校准 校准目的： 校准AFC DAC 值与TCVCXO 输出频率（26MHz）之间的对应关系，使得测试接收信号的频率误差在允许范围之内。 校准步骤： 1. 控制综测仪Agilent 8960 或者 R&S CMU200 设定在BCCH（广播控制信道）中的某一个信道arfcn_C0_GSM（可以为1-124 中的一个，由板测软件初始设定），并设定发射功率为PDL（dBm）（由板测软件初始设定）； 2. 设定手机中频部分的接收增益为：-35-PDL（dB），AFC_DAC 值为DAC1（由板测软件初始设定），软件发出AFC 测试请求，在arfcn_C0_GSM 信道上得到N_AFC 个采样值； 3. 等待CPU 计算出接收I/Q 信号的频率平均误差：△f1； 4. 再设定手机中频部分的接收增益为：-35-PDL（dB），AFC_DAC 值为DAC2（由板测软件初始设定），这里 DAC2>DAC1，软件发出AFC 测试请求，在测量信道上的到N_AFC个采样值； 5. 等待CPU 计算出接收I/Q 信号的频率平均误差：△f2； 6. 计算AFC DAC 斜率为：Slope=（△f1-△f2）/（DAC2-DAC1）; 由得到的Slope 值及 DAC1 再计算得到初始ADC 值：INIT_AFC_DAC 为： Use Default Value=△f1/ Slope+DAC1; 注：arfcn_C0_GSM、PDL、DAC1、DAC2、N_AFC 均在板测配置文件meta_6218B.CFG 中初始设定，如下： arfcn_C0_GSM = 70； 定义用于 AFC 测试的信道为70; P_DL = -60； 定义综测仪发射功率为-60dBm； N_AFC = 15； 定义 AFC 测量此时为15 次； DAC1=4000； 定义 DAC1 初始值为4000； DAC1=5000； 定义 DAC2 初始值为5000； 判断该项板测结果是否通过，即看得到测量结果值：Slope、INIT_AFC_DAC 是否在上下限值之内，该限值亦在板测配置文件meta_6218B.CFG 中设定，如下： [AFC table] //AFC DAC 参数表 MAX_INIT_AFC_DAC = 7000 MIN_INIT_AFC_DAC = 2000；（即定义 INIT_AFC_DAC 最大不超过 7000，最小不小于 2000） MAX_AFC_SLOPE = 4.0 MIN_AFC_SLOPE =2.3；（即定义 Slope 值最大不超过 4.0，最小不小于 2.3） 下图为测量频率平均误差对DAC 值曲线，呈线性关系，直线的斜率为Slope。 凯虹移动通信有限公司 维修资料 校准结果示例： AFC Calibration OK ;AFC 校准完成； Slope=3.062000 ;校准得到的斜率：Slope=3.062000 Use Default Value=3647 ;校准得到的频率误差最小值对应的AFC...
