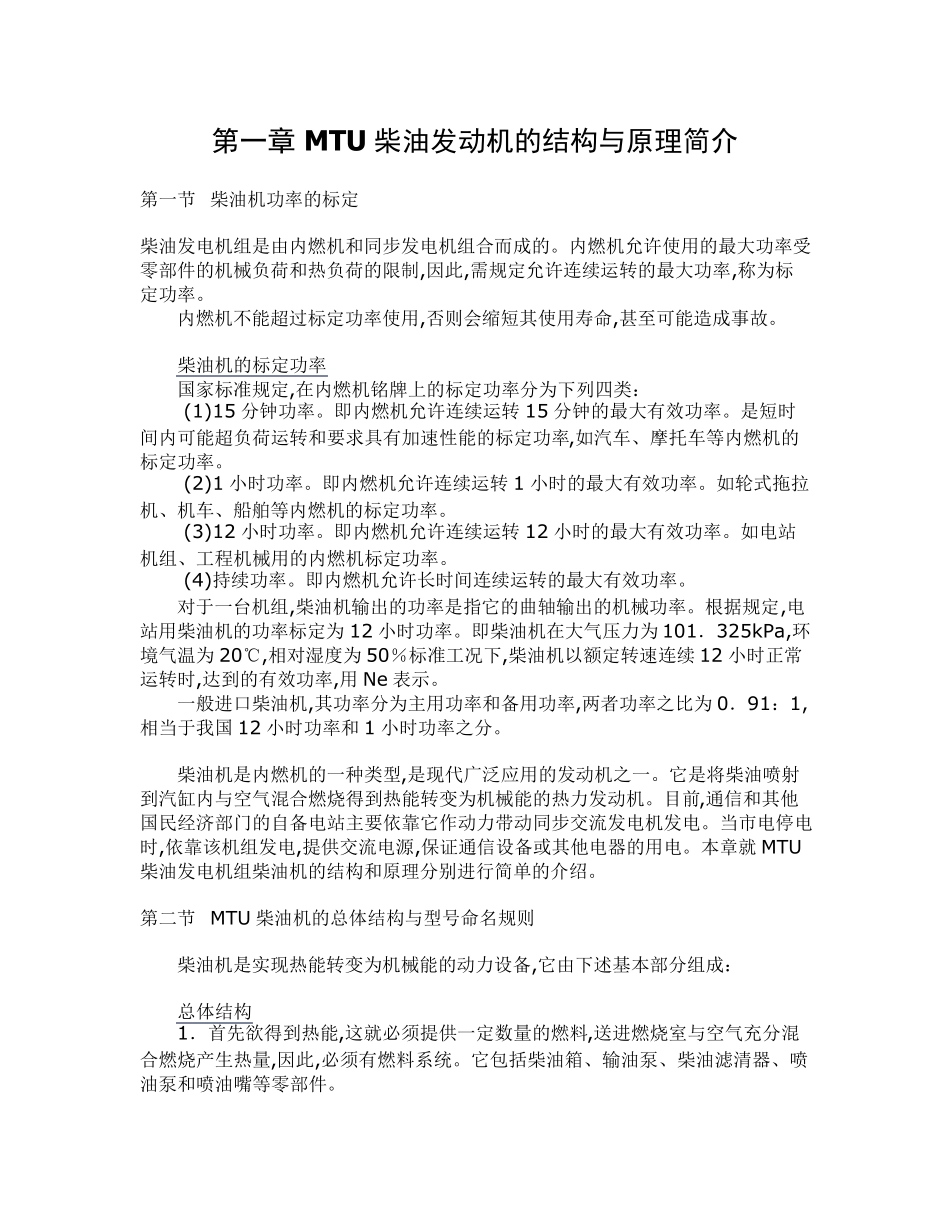

第一章 MTU 柴油发动机的结构与原理简介 第一节 柴油机功率的标定 柴油发电机组是由内燃机和同步发电机组合而成的。内燃机允许使用的最大功率受零部件的机械负荷和热负荷的限制,因此,需规定允许连续运转的最大功率,称为标定功率。 内燃机不能超过标定功率使用,否则会缩短其使用寿命,甚至可能造成事故。 柴油机的标定功率 国家标准规定,在内燃机铭牌上的标定功率分为下列四类： (1)15 分钟功率。即内燃机允许连续运转 15 分钟的最大有效功率。是短时间内可能超负荷运转和要求具有加速性能的标定功率,如汽车、摩托车等内燃机的标定功率。 (2)1 小时功率。即内燃机允许连续运转 1 小时的最大有效功率。如轮式拖拉机、机车、船舶等内燃机的标定功率。 (3)12 小时功率。即内燃机允许连续运转 12 小时的最大有效功率。如电站机组、工程机械用的内燃机标定功率。 (4)持续功率。即内燃机允许长时间连续运转的最大有效功率。 对于一台机组,柴油机输出的功率是指它的曲轴输出的机械功率。根据规定,电站用柴油机的功率标定为 12 小时功率。即柴油机在大气压力为 101．325kPa,环境气温为 20℃,相对湿度为 50％标准工况下,柴油机以额定转速连续 12 小时正常运转时,达到的有效功率,用 Ne 表示。 一般进口柴油机,其功率分为主用功率和备用功率,两者功率之比为 0．91：1,相当于我国 12 小时功率和 1 小时功率之分。 柴油机是内燃机的一种类型,是现代广泛应用的发动机之一。它是将柴油喷射到汽缸内与空气混合燃烧得到热能转变为机械能的热力发动机。目前,通信和其他国民经济部门的自备电站主要依靠它作动力带动同步交流发电机发电。当市电停电时,依靠该机组发电,提供交流电源,保证通信设备或其他电器的用电。本章就 MTU柴油发电机组柴油机的结构和原理分别进行简单的介绍。 第二节 MTU 柴油机的总体结构与型号命名规则 柴油机是实现热能转变为机械能的动力设备,它由下述基本部分组成： 总体结构 1．首先欲得到热能,这就必须提供一定数量的燃料,送进燃烧室与空气充分混合燃烧产生热量,因此,必须有燃料系统。它包括柴油箱、输油泵、柴油滤清器、喷油泵和喷油嘴等零部件。 2．为了将得到的热能转变为机械能,需要通过曲轴连杆机构来完成。此机构主要由汽缸体、曲轴箱、汽缸盖、活塞、活塞销、连杆、曲轴和飞轮等零件构成。当燃料在燃烧室内着火燃烧时,由于燃气的膨胀作用在活塞顶部产生压力,推动活塞作直线的往复运动,借...
