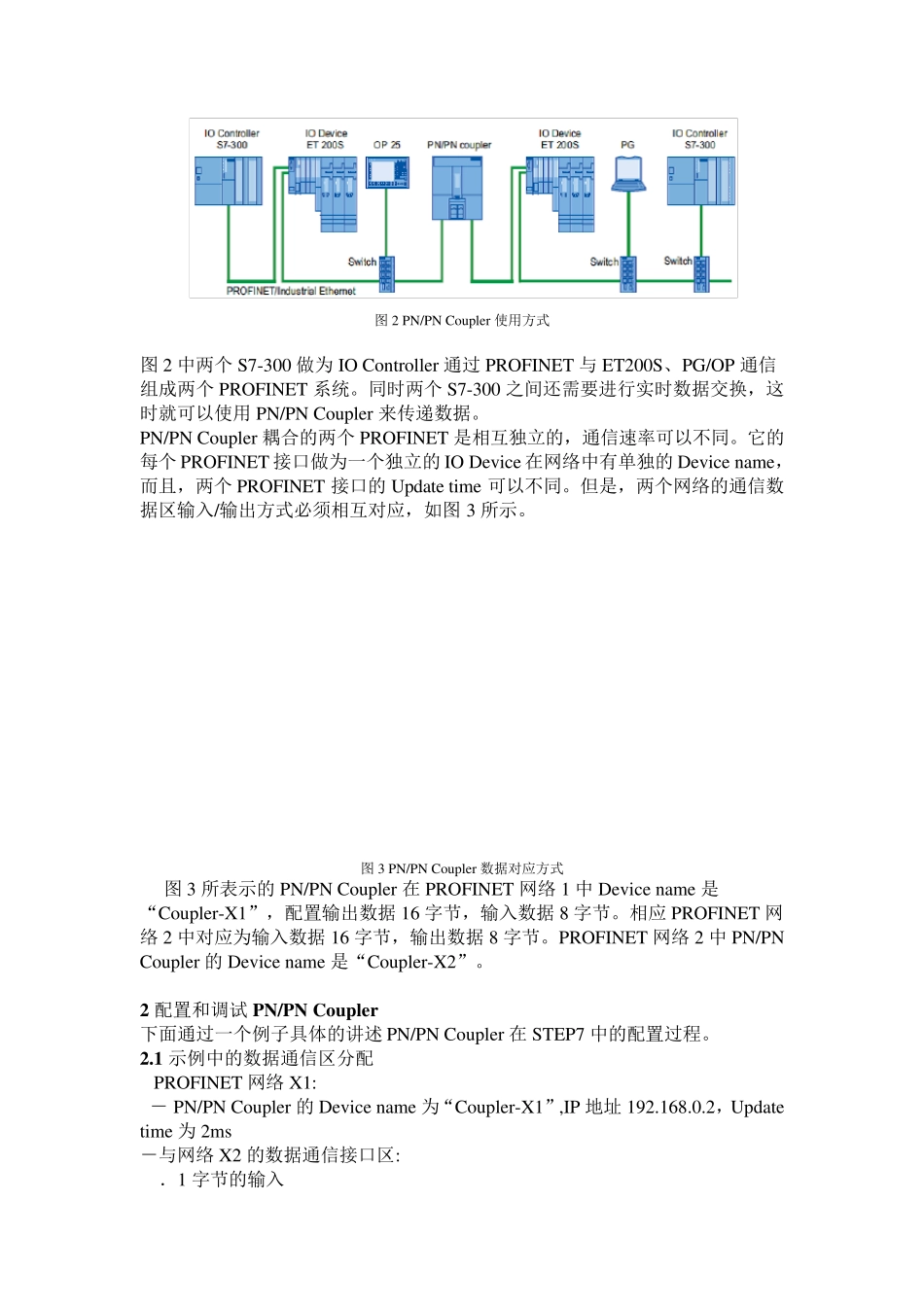

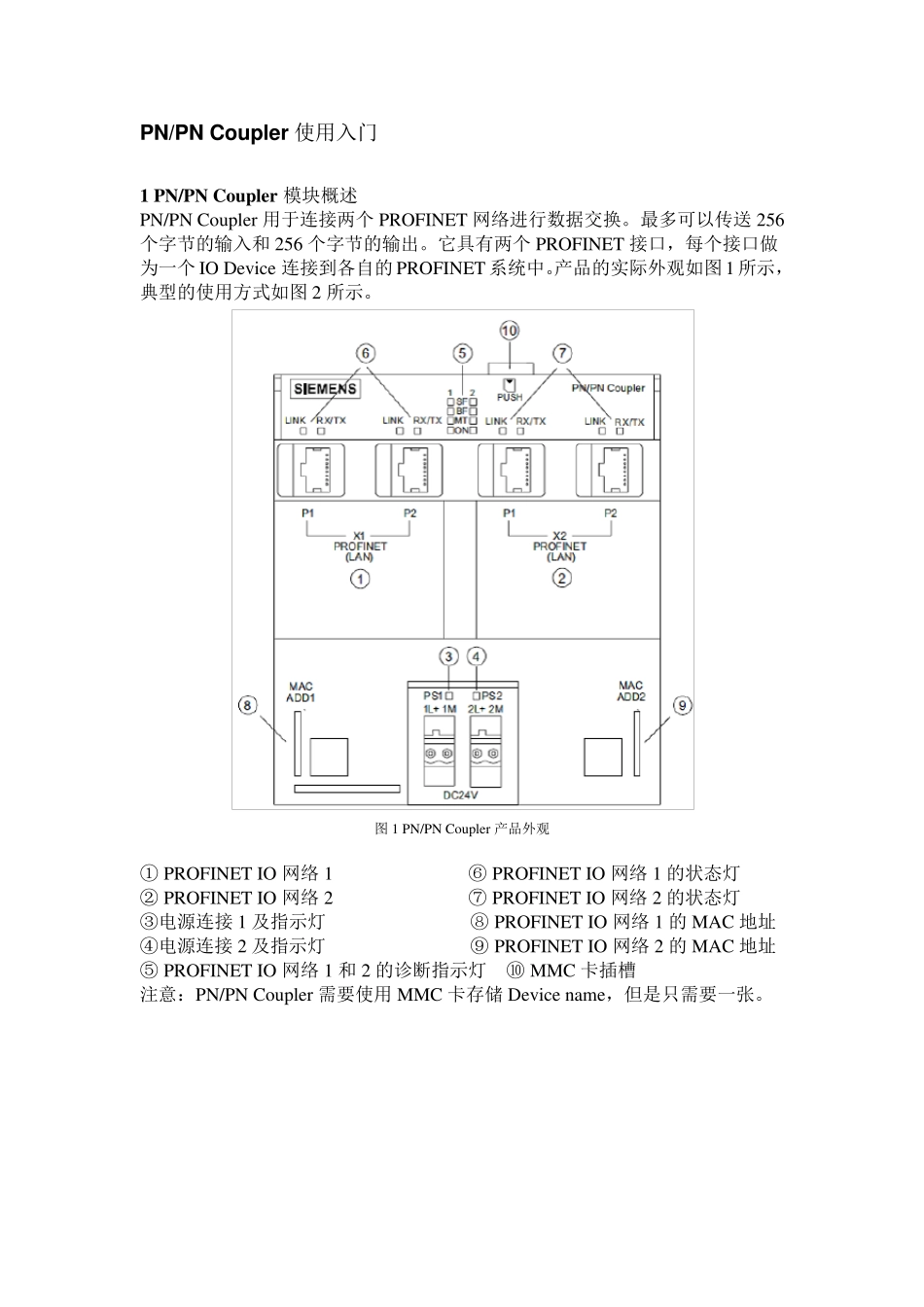

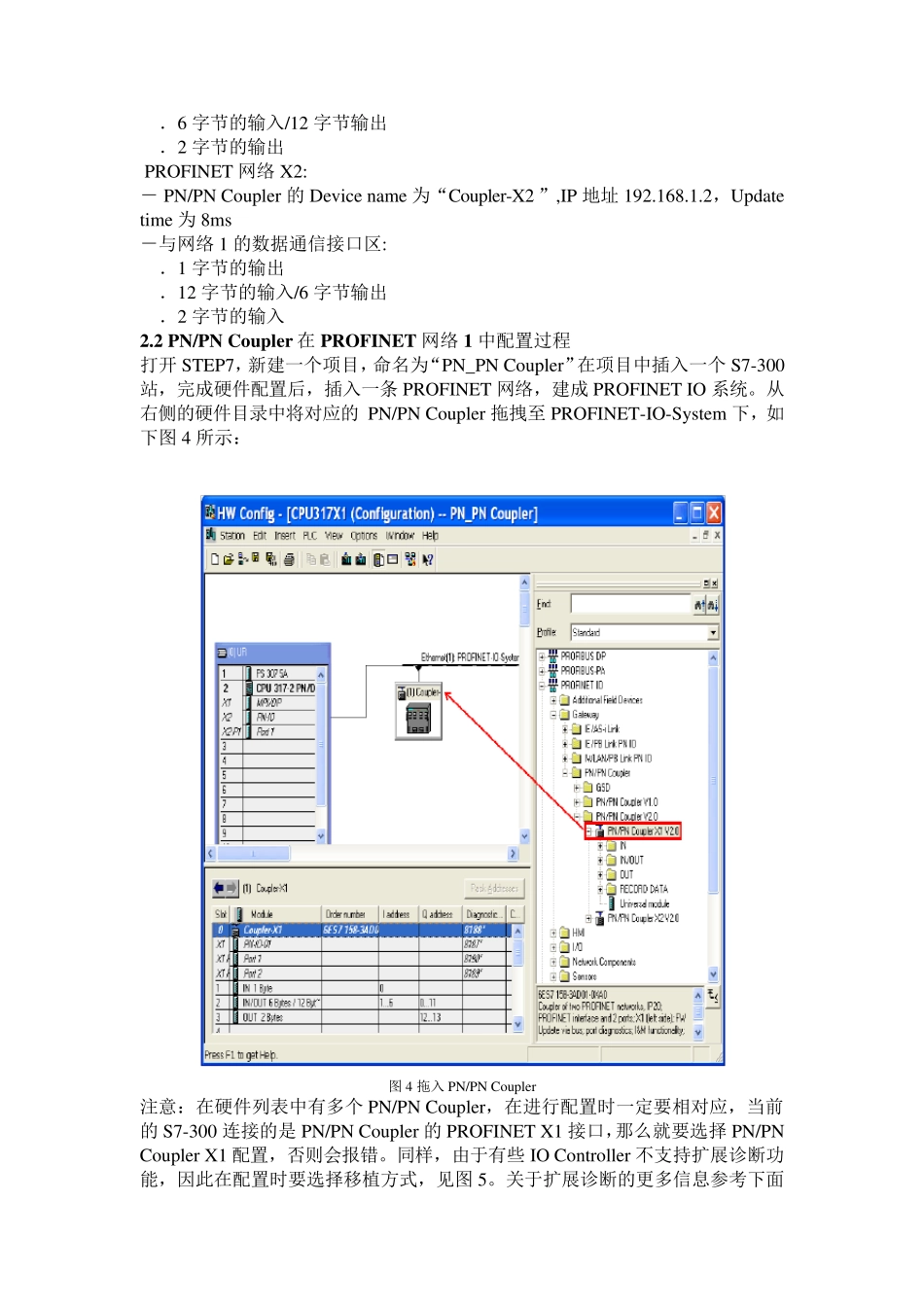

PN/PN Cou pler 使用入门 1 PN/PN Coupler 模块概述 PN/PN Cou pler 用于连接两个PROFINET 网络进行数据交换。最多可以传送256个字节的输入和256 个字节的输出。它具有两个PROFINET 接口，每个接口做为一个IO Dev ice 连接到各自的PROFINET 系统中。产品的实际外观如图1 所示，典型的使用方式如图2 所示。 图1 PN/PN Cou pler 产品外观 ① PROFINET IO 网络1 ⑥ PROFINET IO 网络1 的状态灯 ② PROFINET IO 网络2 ⑦ PROFINET IO 网络2 的状态灯 ③电源连接1 及指示灯 ⑧ PROFINET IO 网络1 的MAC 地址 ④电源连接2 及指示灯 ⑨ PROFINET IO 网络2 的MAC 地址 ⑤ PROFINET IO 网络1 和2 的诊断指示灯 ⑩ MMC 卡插槽 注意：PN/PN Cou pler 需要使用MMC 卡存储 Dev ice name，但是只需要一张。 图2 PN/PN Cou pler 使用方式 图2 中两个S7-300 做为IO Controller 通过PROFINET 与ET200S、PG/OP 通信组成两个PROFINET 系统。同时两个S7-300 之间还需要进行实时数据交换，这时就可以使用PN/PN Cou pler 来传递数据。 PN/PN Cou pler 耦合的两个PROFINET 是相互独立的，通信速率可以不同。它的每个PROFINET 接口做为一个独立的IO Dev ice 在网络中有单独的Dev ice name，而且，两个PROFINET 接口的Update time 可以不同。但是，两个网络的通信数据区输入/输出方式必须相互对应，如图3 所示。 图3 PN/PN Cou pler 数据对应方式 图3 所表示的PN/PN Cou pler 在PROFINET 网络1 中Dev ice name 是“Cou pler-X1”，配置输出数据16 字节，输入数据8 字节。相应PROFINET 网络2 中对应为输入数据16 字节，输出数据8 字节。PROFINET 网络2 中PN/PN Cou pler 的Dev ice name 是“Cou pler-X2”。 2 配置和调试 PN/PN Coupler 下面通过一个例子具体的讲述 PN/PN Cou pler 在STEP7 中的配置过程。 2.1 示例中的数据通信区分配 PROFINET 网络X1: － PN/PN Cou pler 的Dev ice name 为“Cou pler-X1”,IP 地址 192.168.0.2，Update time 为2ms －与网络X2 的数据通信接口区: ．1 字节的输入 ．6 字节的输入/12 字节输出 ．2 字节的输出 PROFINET 网络X2: － PN/PN Cou pler 的Dev ice name 为“Cou pler-X2 ”,IP 地址 192.168.1.2，Update time 为8ms －与网络1...
