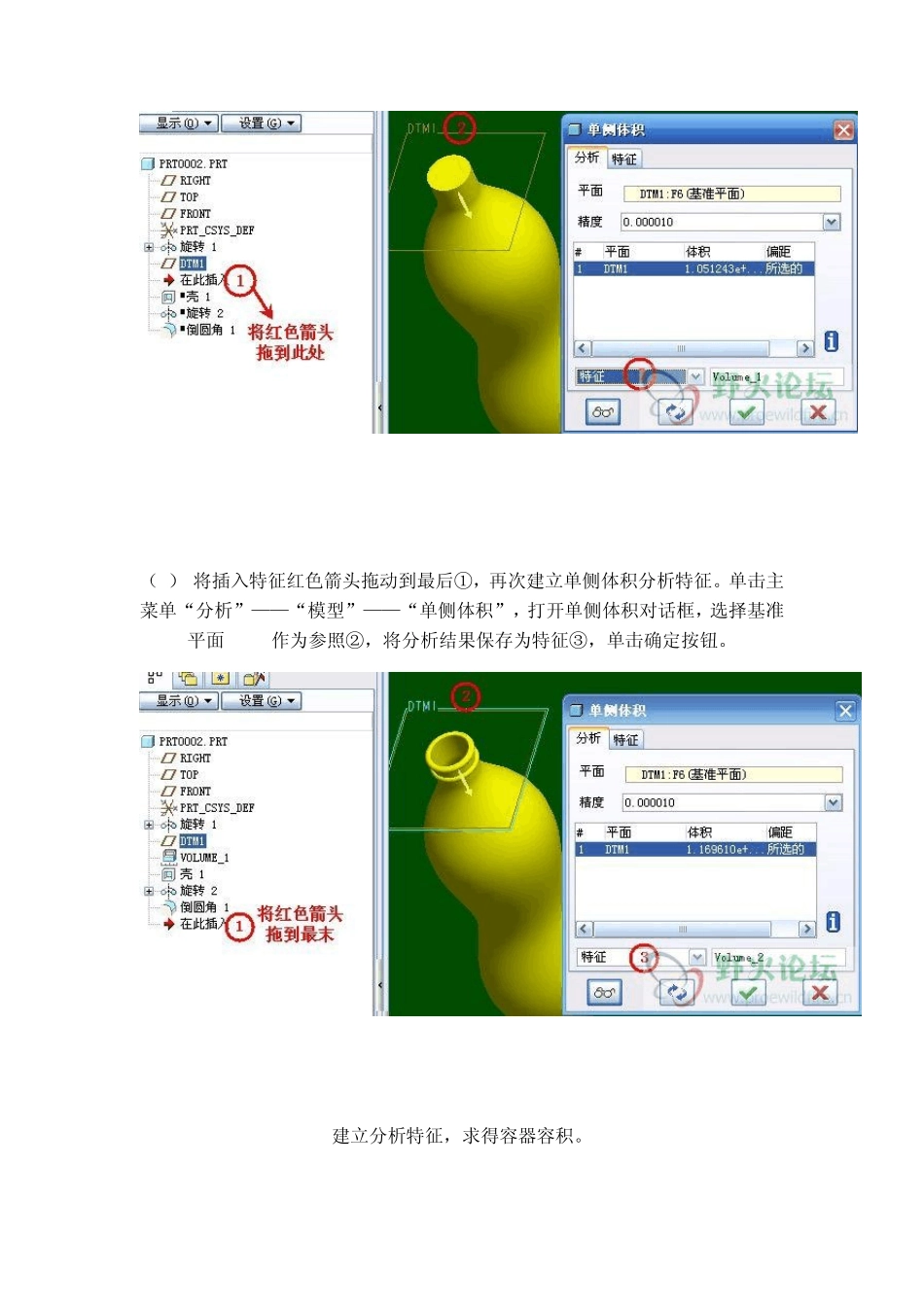

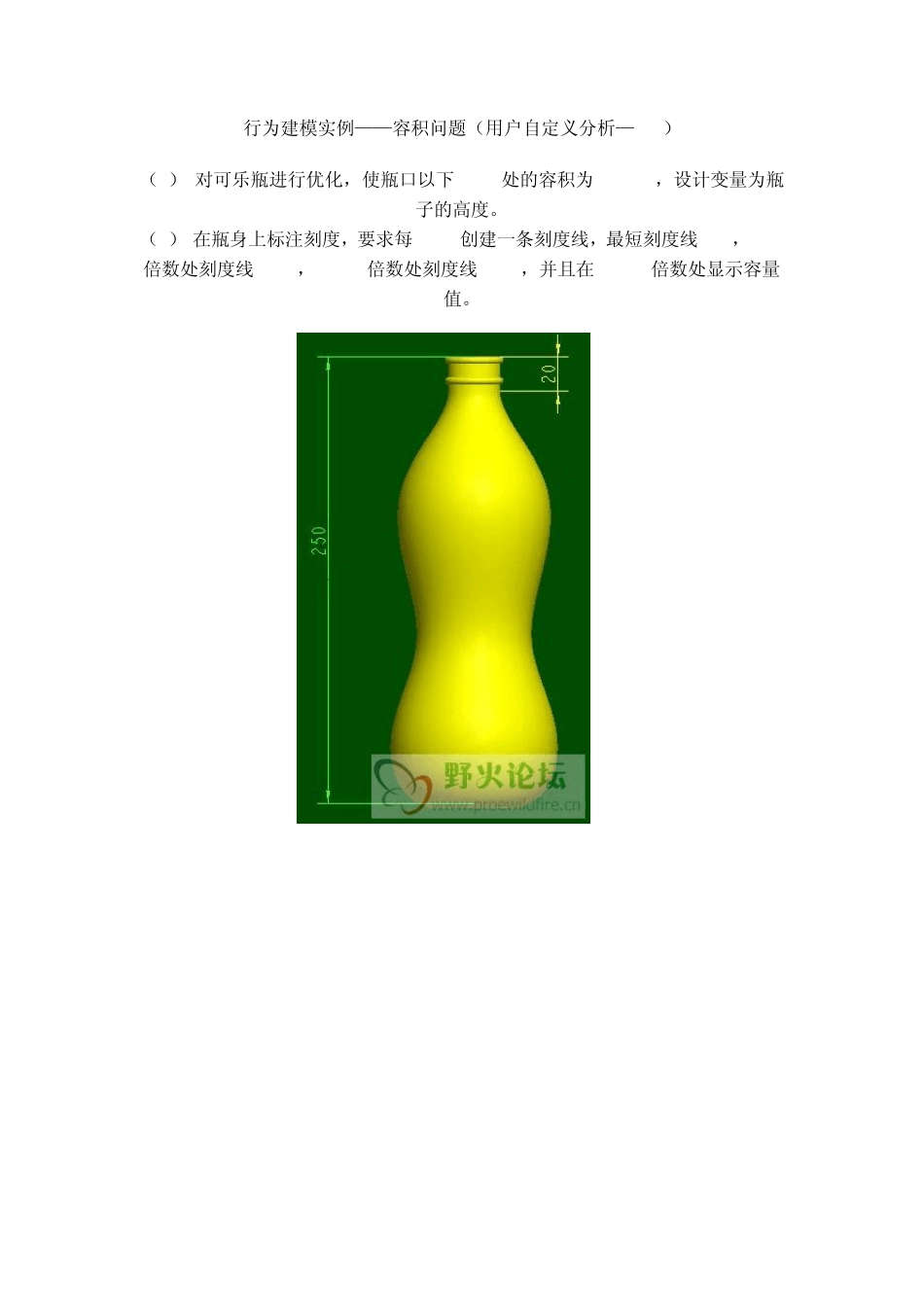

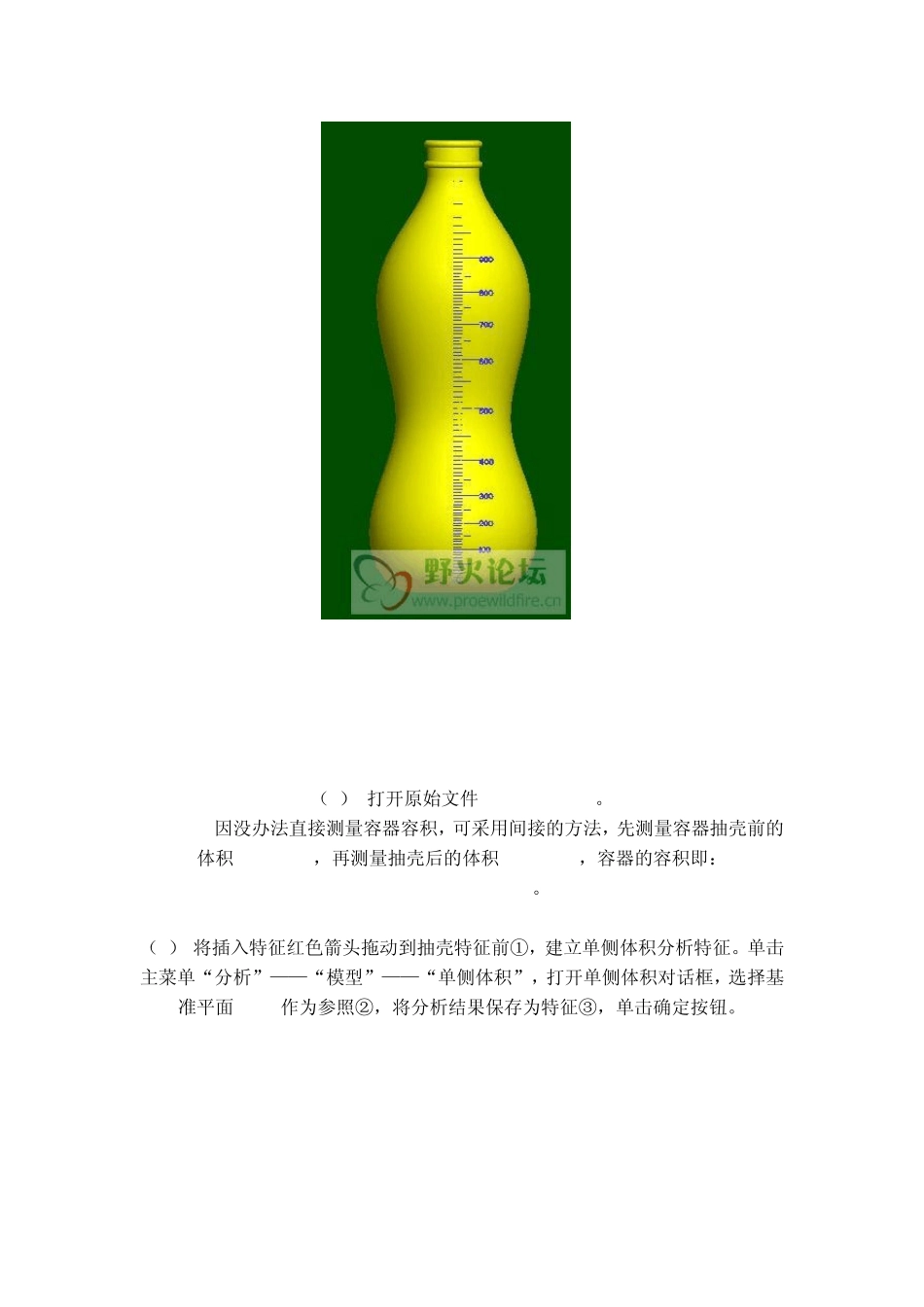

行为建模实例——容积问题（用户自定义分析—UDA） （1） 对可乐瓶进行优化，使瓶口以下 20mm处的容积为1000ml，设计变量为瓶子的高度。 （2） 在瓶身上标注刻度，要求每 10ml创建一条刻度线，最短刻度线 5mm，50ml倍数处刻度线 10mm，100ml倍数处刻度线 15mm，并且在 100ml倍数处显示容量值。 （1） 打开原始文件coco_org.prt。 因没办法直接测量容器容积，可采用间接的方法，先测量容器抽壳前的体积volume_1，再测量抽壳后的体积volume_2，容器的容积即：volume_1-volume_2。 （2） 将插入特征红色箭头拖动到抽壳特征前①，建立单侧体积分析特征。单击主菜单“分析”——“模型”——“单侧体积”，打开单侧体积对话框，选择基准平面 DTM1作为参照②，将分析结果保存为特征③，单击确定按钮。 （3） 将插入特征红色箭头拖动到最后①，再次建立单侧体积分析特征。单击主菜单“分析”——“模型”——“单侧体积”，打开单侧体积对话框，选择基准平面 DTM1作为参照②，将分析结果保存为特征③，单击确定按钮。 建立分析特征，求得容器容积。 （4） 单击基准工具栏“插入分析特征”按钮①，打开分析对话框，分析类型选择“关系”② ，单击下一步按钮③。 （5） 在弹出的关系对话框中输入： volume=one_side_vol:FID_VOLUME_1-one_side_vol:FID_VOLUME_2 在创建分析特征时，会创建相应的参数，如第二步创建的分析特征volume_1默认的参数名为：one_side_vol，要使用其参数，格式为：参数名：fid_特征名。第二步到第五步创建的三个分析特征如下： 以下进行敏感度分析，研究瓶子高度尺寸和容积之间的关系。 （6） 单击主菜单“分析”——“敏感度分析”，打开敏感度对话框。单击变量选取下的尺寸按钮①，在绘图区域选择高度尺寸 250②，将该尺寸作为设计变量，变量范围采用缺省值，不用改变，在找不到合理解的时候可适当调整变量范围。接下来单击出图用的参数下的箭头按钮③，在弹出的参数列表框中选择VOLUME:ANALYSIS1④，将容器容积作为出图参数。确定⑤，单击计算按钮⑥。 在弹出的图形工具对话框中可见，当容器容积为 1e6时，对应的高度范围约为 255 到 265之间。 下面开始可行性/优化分析 （7） 单击主菜单“分析”——“可行性/优化”，打开优化/可行性对话框。在研究类型/名称区域选择“可行性”研究①，单击设计约束区域下的添加按钮②，在弹出的设计约束对话框中将参数改为：VOLUME:ANALYSIS1③，值设...
