PowerPCB(PADS)常见问题全集泪滴规则设定VIP免费

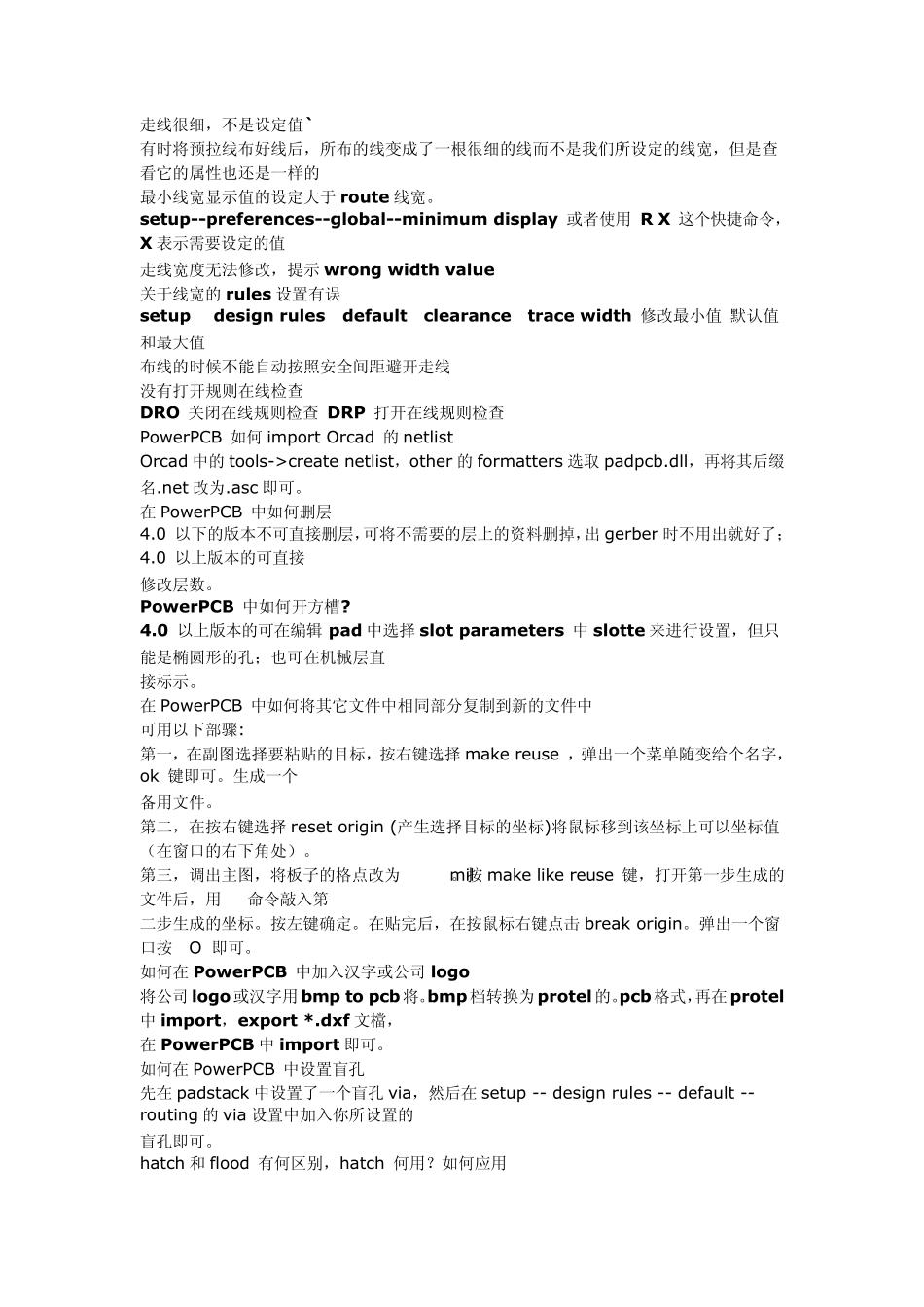

走线很细，不是设定值` 有时将预拉线布好线后，所布的线变成了一根很细的线而不是我们所设定的线宽，但是查看它的属性也还是一样的 最小线宽显示值的设定大于route 线宽。 setup--preferences--global--minimum display 或者使用 R X 这个快捷命令，X 表示需要设定的值 走线宽度无法修改，提示wrong width value 关于线宽的rules 设置有误 setup – design rules –default—clearance—trace width 修改最小值 默认值 和最大值 布线的时候不能自动按照安全间距避开走线 没有打开规则在线检查 DRO 关闭在线规则检查 DRP 打开在线规则检查 Pow erPCB 如何 import Orcad 的netlist Orcad 中的tools->create netlist，other 的formatters 选取 padpcb.dll，再将其后缀名.net 改为.asc 即可。 在 Pow erPCB 中如何删层 4.0 以下的版本不可直接删层，可将不需要的层上的资料删掉，出 gerber 时不用出就好了；4.0 以上版本的可直接 修改层数。 PowerPCB 中如何开方槽? 4.0 以上版本的可在编辑 pad 中选择 slot parameters 中 slotte 来进行设置，但只能是椭圆形的孔；也可在机械层直 接标示。 在 Pow erPCB 中如何将其它文件中相同部分复制到新的文件中 可用以下部骤: 第一，在副图选择要粘贴的目标，按右键选择 make reuse ，弹出一个菜单随变给个名字，ok 键即可。生成一个 备用文件。 第二，在按右键选择 reset origin (产生选择目标的坐标)将鼠标移到该坐标上可以坐标值（在窗口的右下角处）。 第三，调出主图，将板子的格点改为“1”mil。按 make like reuse 键，打开第一步生成的文件后，用“S”命令敲入第 二步生成的坐标。按左键确定。在贴完后，在按鼠标右键点击 break origin。弹出一个窗口按“OK”即可。 如何在 PowerPCB 中加入汉字或公司 logo 将公司 logo或汉字用 bmp to pcb将。bmp档转换为protel的。pcb格式，再在 protel中 import，export *.dxf 文檔， 在 PowerPCB 中 import 即可。 如何在 Pow erPCB 中设置盲孔 先在 padstack 中设置了一个盲孔 via，然后在 setup -- design rules -- default -- routing 的via 设置中加入你所设置的 盲孔即可。 hatch 和 flood 有何区别，hatch 何用？如何应用 hatch 是刷新铜箔，flood 是重铺铜箔。一般地第一次铺铜或 file 修改后要 flood，而后用ha...
