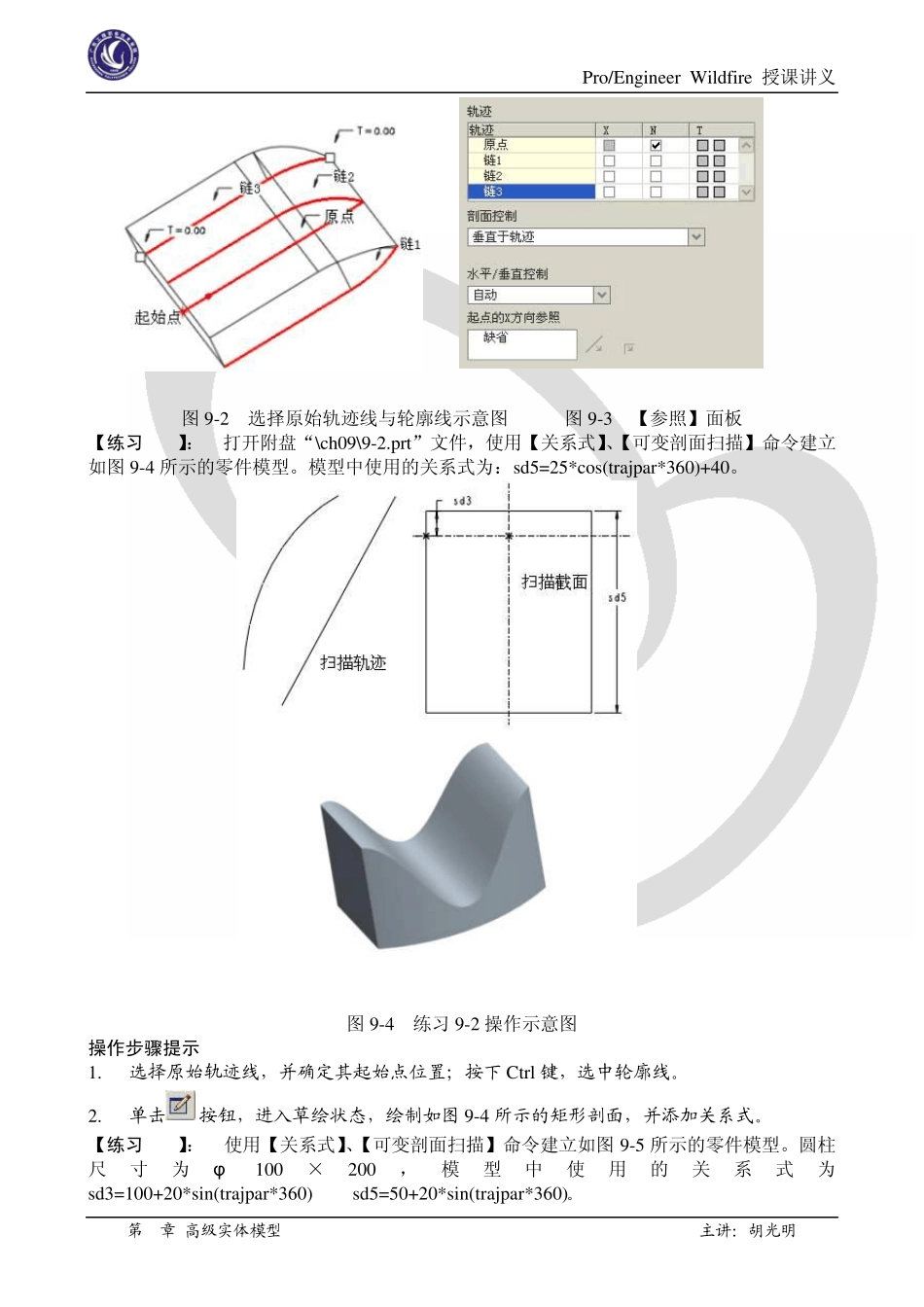

Pro/Engineer Wildfire 授课讲义 第5章 高级实体模型 1 主讲：胡光明 第5 章 高级实体模型 使用Pro/E 提供的一系列高级实体特征建模工具可建立较为复杂的模型。 本课重点练习如下内容。  建立可变剖面扫描特征。  建立扫描混合特征。  建立三维扫描特征。  建立螺旋扫描特征。  建立剖面混合到表面特征。  建立两面之间混合特征。 一、可变剖面扫描 【可变剖面扫描】命令用于建立剖面不相同的模型，绘制的剖面将沿着轨迹线和轮廓线进行扫描操作。剖面的形状大小将随着轨迹线和轮廓线的变化而变化。可选择现有基准曲线作为轨迹线或轮廓线，也可在构造特征时绘制轨迹线或轮廓线。 有三种可变剖面控制形式供用户选择。  垂直于轨迹：剖面垂直于选择的轨迹，该项为系统默认的选项。  垂直于投影：剖面垂直于原始轨迹线在方向参照上的投影。  恒定的法向：剖面的垂直方向与选择的方向参照平行。 【练习 9-1】： 打开附盘“\ch09\9-1.prt”文件，使用【可变剖面扫描】命令建立如图 9-1 所示的模型。 图 9-1 练习9-1 操作示意图 操作步骤提示 1. 选择轨迹线。 (1) 单击可变剖面扫描工具按钮，打开可变剖面扫描特征操控板。 (2) 选择如图 9-2 所示的曲线为原始轨迹线，并确定起始点位置。 (3) 按下 Ctrl 键，选择其它三条曲线作为轮廓线。 2. 设置类型。 在【参照】面板中进行如图 9-3 所示的设置。 3. 草绘截面 (1) 单击按钮，系统进入草绘状态。 (2) 绘制如图 9-1 所示的矩形剖面。 Pro/Engineer Wildfire 授课讲义 第5章 高级实体模型 2 主讲：胡光明 图9-2 选择原始轨迹线与轮廓线示意图 图9-3 【参照】面板 【练习 9-2】： 打开附盘“\ch09\9-2.prt”文件，使用【关系式】、【可变剖面扫描】命令建立如图9-4 所示的零件模型。模型中使用的关系式为：sd5=25*cos(trajpar*360)+40。 图9-4 练习9-2 操作示意图 操作步骤提示 1. 选择原始轨迹线，并确定其起始点位置；按下Ctrl 键，选中轮廓线。 2. 单击按钮，进入草绘状态，绘制如图 9-4 所示的矩形剖面，并添加关系式。 【练习 9-3】： 使用【关系式】、【可变剖面扫描】命令建立如图9-5 所示的零件模型。圆柱尺寸为φ100×200，模型中使用的关系式为 sd3=100+20*sin(trajpar*360) sd5=50+20*sin(trajpar*360)。 Pro/Engineer Wildfire 授课讲义 第5章 高级实体模型 3 ...
