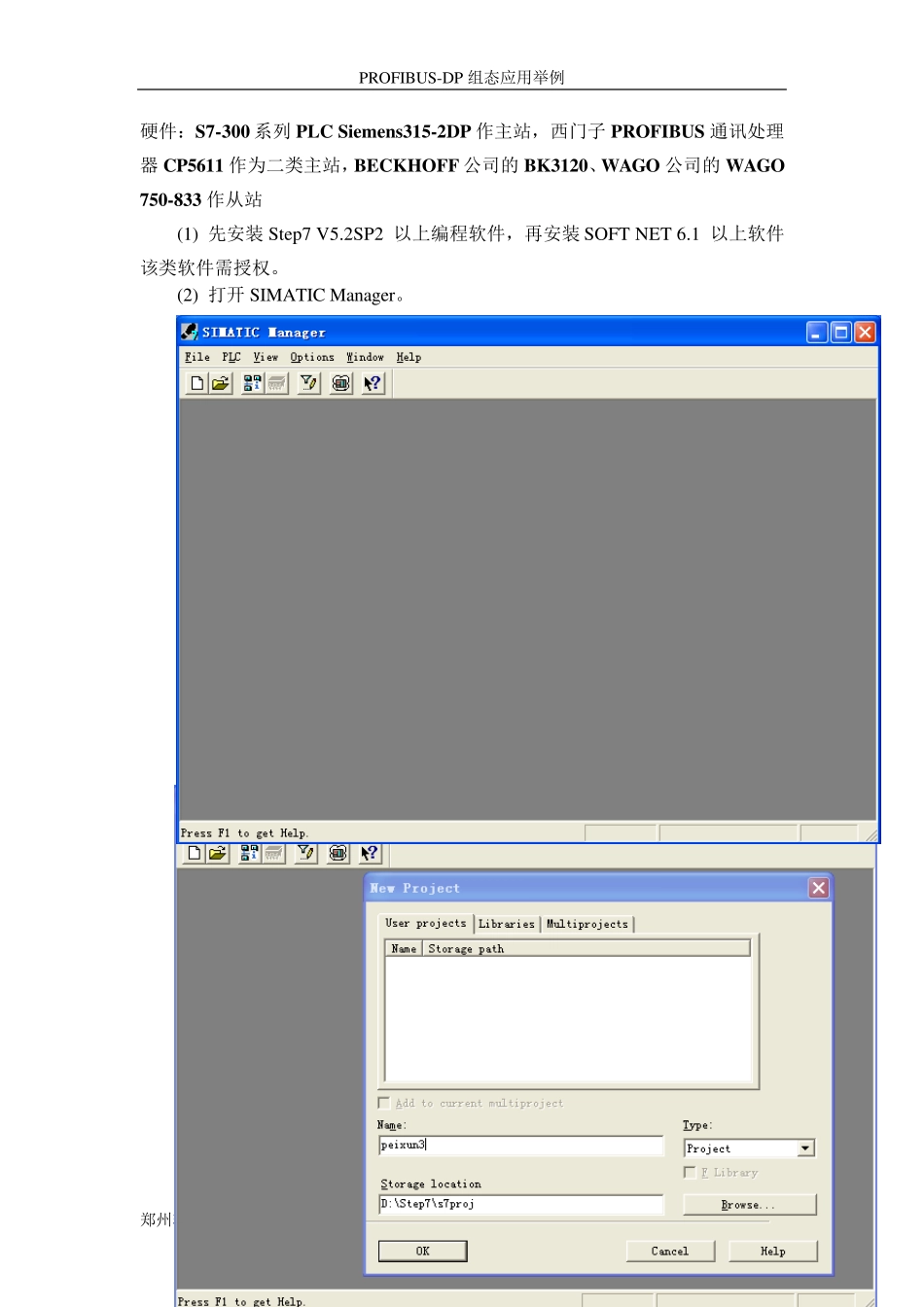

PROFIBUS-DP 组态应用举例 郑州轻工业学院 河南省信息化电器重点实验室 1 硬件：S7-300 系列PLC Siemens315-2DP 作主站，西门子PROFIBUS 通讯处理器CP5611 作为二类主站，BECKHOFF 公司的BK3120、WAGO 公司的WAGO 750-833 作从站 (1) 先安装 Step7 V5.2SP2 以上编程软件，再安装 SOFT NET 6.1 以上软件该类软件需授权。 (2) 打开 SIMATIC Manager。 (3) 新建一个新工程文件名，例如 peix u n3。 PROFIBUS-DP 组态应用举例 郑州轻工业学院 河南省信息化电器重点实验室 2 (4)确认后回到SIMATIC Manager 主界面选中TEST1 使用鼠标右键弹出菜单或者在工具栏中使用Insert/Station 选择插入新对象为SIMATIC 300 Station！ (5)在生成的工程peix u n3 中选中SIMATIC 300（1） 并进入硬件配置界面中 (6)先添加PLC 机夹UR 然后再添加PS307 5A 电源、CPU 315-2DP 和其他PROFIBUS-DP 组态应用举例 郑州轻工业学院 河南省信息化电器重点实验室 3 模块。 (7) 双击机夹中 2 槽的 X2 DP 行，设置 PROFIBUS 的站地址例如为 02H 然后设置 PROFIBUS DP 的网络通讯速度，此处暂设置 1.5 Mbps。 (8)安装所选从站产品 GSD 文件，在如下的界面中选择 Options -> Install New GSD。这里所选的产品包括 WAGO 及 BECKHOFF 公司的可编程现场总线适配PROFIBUS-DP 组态应用举例 郑州轻工业学院 河南省信息化电器重点实验室 4 器，以及ET200M 等I/O 模块。 (9)打开 GSD 所在的文件夹，选择要安装的模块所对应的文件后即可安装。如 W AGO 750-833，其 GSD 文件填为 W AGOB750.GSD。 (10)在 S7 300 PLC PROFIBUS 网络中添加 1 个 750-833 和 1 个 BK3120。它们组态的地址要和通过拨码开关设定的地址要一致。 PROFIBUS-DP 组态应用举例 郑州轻工业学院 河南省信息化电器重点实验室 5 (11)在对W AGO 750-833 和BK3120 进行网络组态时，要注意它们的使用方法。750-833 I/O 模块的组态顺序必须要和实际的排放顺序一致，而BK3120 I/O模块组态顺序不要求和其实际的排放顺序一致，但组态时一定先要放置其模拟量I/O，然后再放置数字量模块，而且它的I/O 模块组态是按照位组态方法进行的。 PROFIBUS-DP 组态应用举例 郑州轻工业学院 河南省信息化电器重点实验室 6 下面将介绍由CP5611 卡组成的PC STATION 配置的具体步骤。 (12)首先添加...
