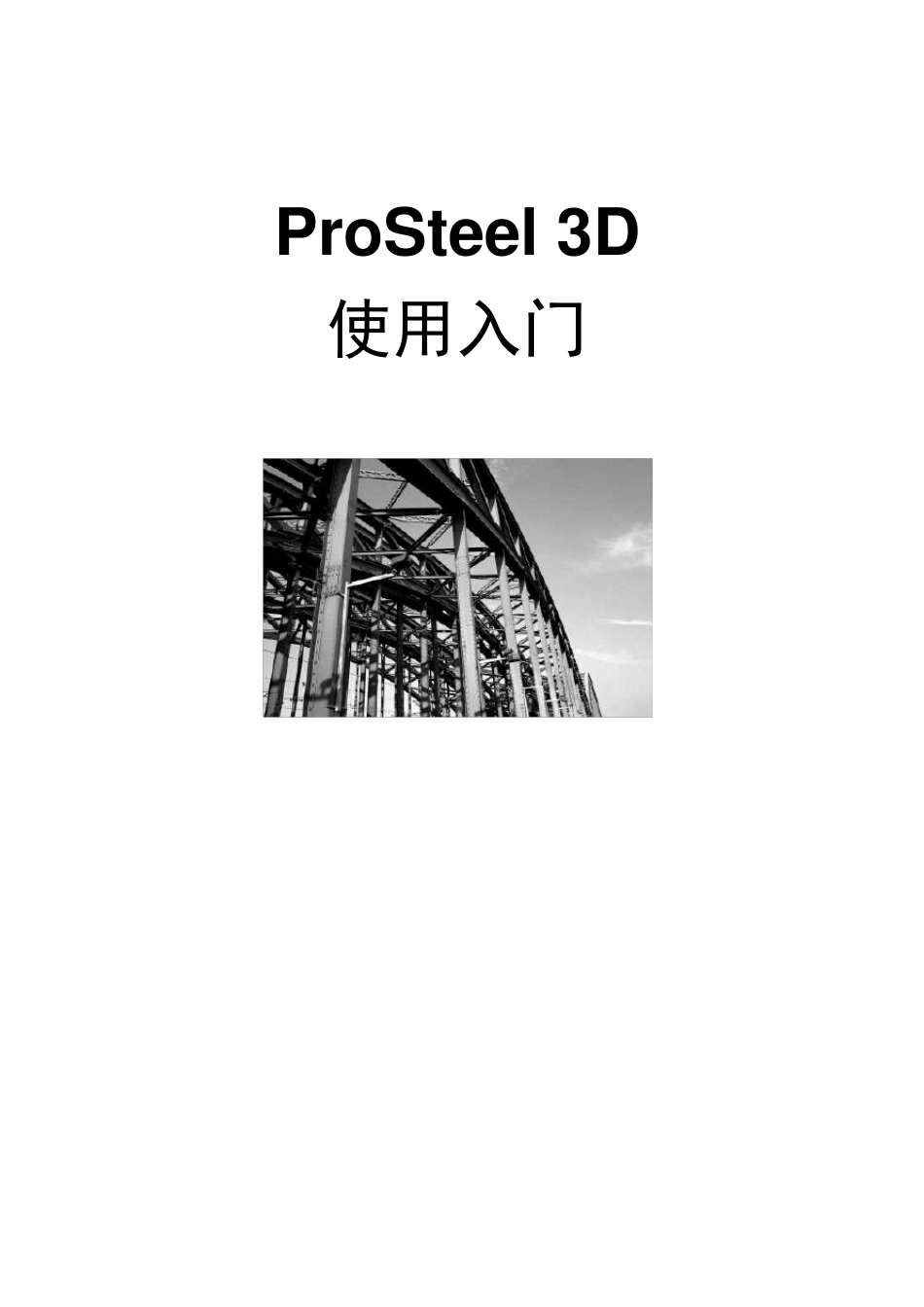

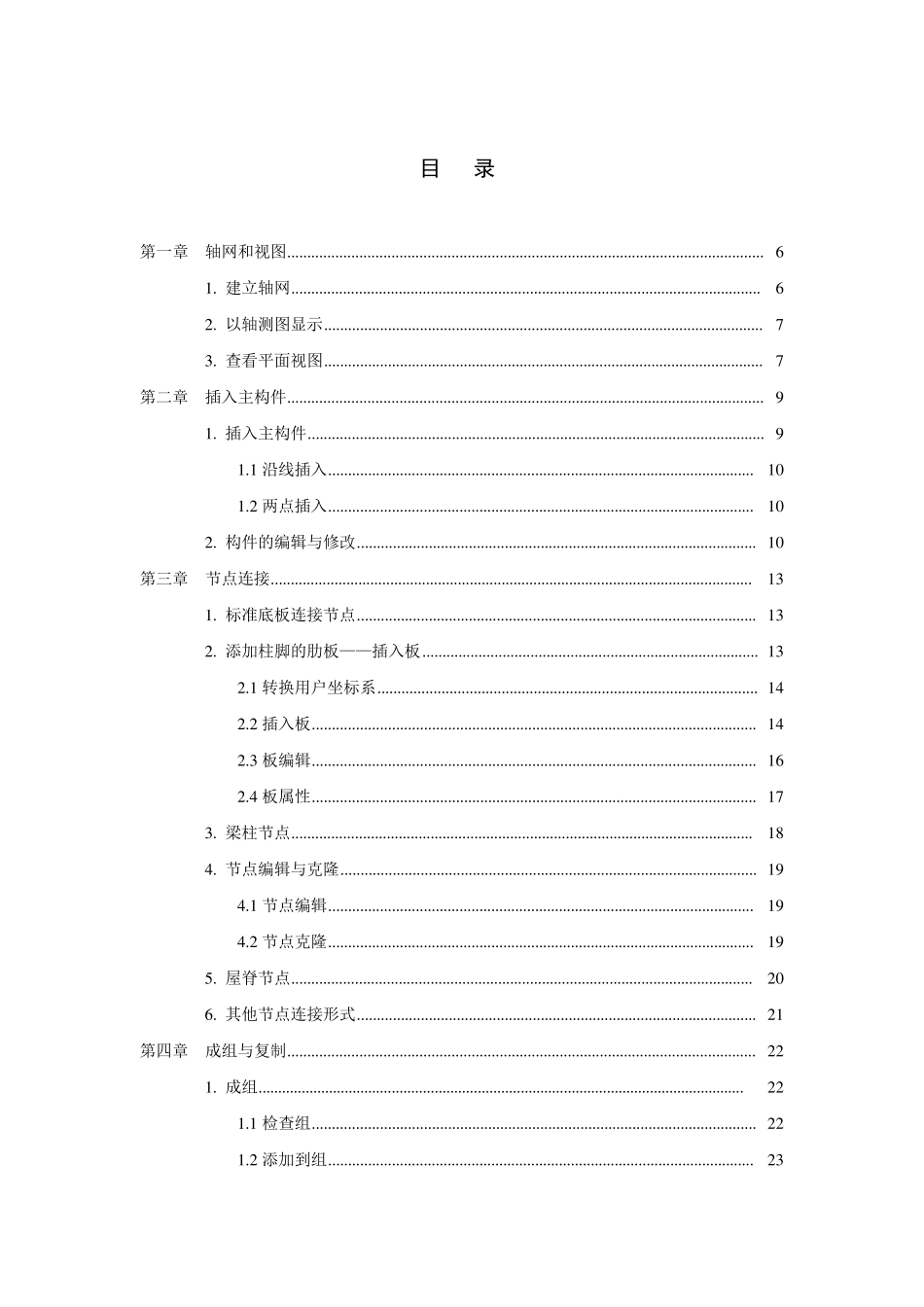

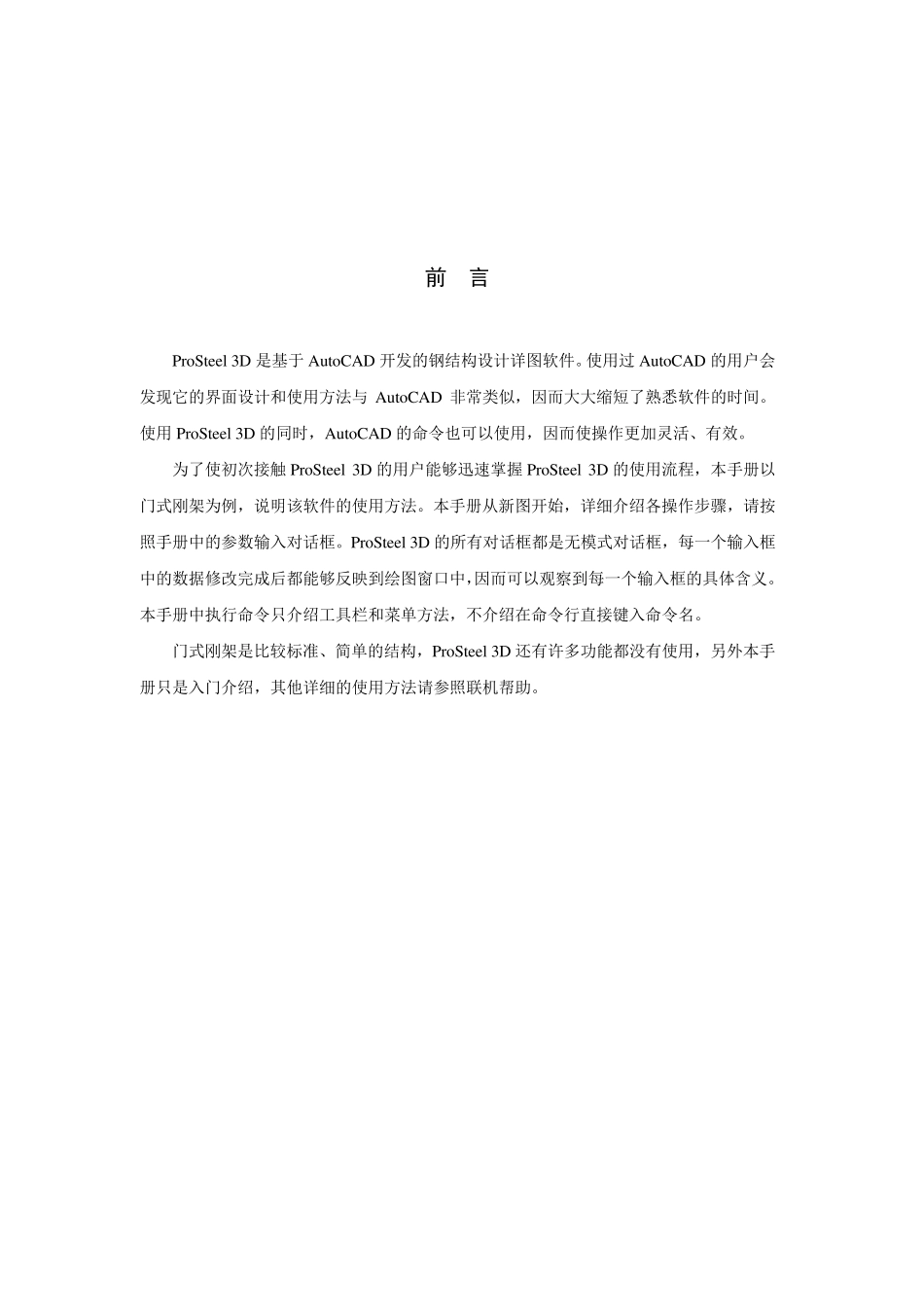

ProSteel 3D 使用入门 前 言 ProSteel 3D 是基于Au toCAD 开发的钢结构设计详图软件。使用过Au toCAD 的用户会发现它的界面设计和使用方法与Au toCAD 非常类似，因而大大缩短了熟悉软件的时间。使用ProSteel 3D 的同时，Au toCAD 的命令也可以使用，因而使操作更加灵活、有效。 为了使初次接触 ProSteel 3D 的用户能够迅速掌握 ProSteel 3D 的使用流程，本手册以门式刚架为例，说明该软件的使用方法。本手册从新图开始，详细介绍各操作步骤，请按照手册中的参数输入对话框。ProSteel 3D 的所有对话框都是无模式对话框，每一个输入框中的数据修改完成后都能够反映到绘图窗口中，因而可以观察到每一个输入框的具体含义。本手册中执行命令只介绍工具栏和菜单方法，不介绍在命令行直接键入命令名。 门式刚架是比较标准、简单的结构，ProSteel 3D 还有许多功能都没有使用，另外本手册只是入门介绍，其他详细的使用方法请参照联机帮助。 目 录 第一章 轴网和视图 ....................................................................................................................... 6 1 . 建立轴网 ...................................................................................................................... 6 2 . 以轴测图显示 .............................................................................................................. 7 3 . 查看平面视图 .............................................................................................................. 7 第二章 插入主构件 ....................................................................................................................... 9 1 . 插入主构件 .................................................................................................................. 9 1 .1 沿线插入 ........................................................................................................... 1 0 1 .2 两点插入 ........................................................................................................... 1 0 2 . 构件的编辑与修改 ....................................................................
