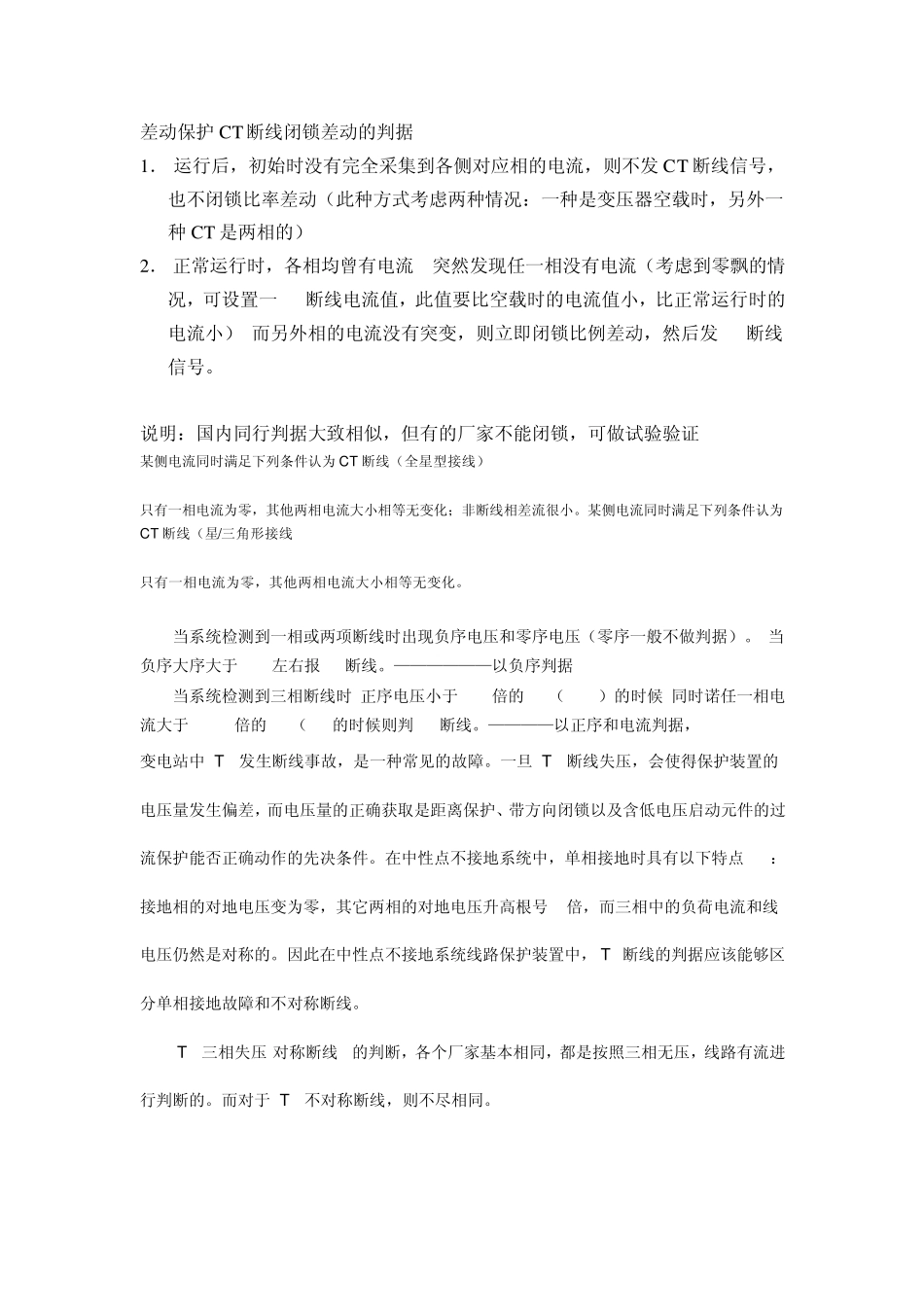

差动保护 CT断线闭锁差动的判据 1. 运行后,初始时没有完全采集到各侧对应相的电流,则不发 CT断线信号,也不闭锁比率差动(此种方式考虑两种情况:一种是变压器空载时,另外一种 CT是两相的) 2. 正常运行时,各相均曾有电流, 突然发现任一相没有电流(考虑到零飘的情况,可设置一 CT断线电流值,此值要比空载时的电流值小,比正常运行时的电流小).而另外相的电流没有突变,则立即闭锁比例差动,然后发 CT断线信号。 说明:国内同行判据大致相似,但有的厂家不能闭锁,可做试验验证 某侧电流同时满足下列条件认为 CT断线(全星型接线) 只有一相电流为零,其他两相电流大小相等无变化;非断线相差流很小。某侧电流同时满足下列条件认为CT断线(星/三角形接线 只有一相电流为零,其他两相电流大小相等无变化。 当系统检测到一相或两项断线时出现负序电压和零序电压(零序一般不做判据)。 当负序大序大于10V左右报PT断线。——————以负序判据 当系统检测到三相断线时 正序电压小于0.2倍的 UN(100V)的时候 同时诺任一相电流大于 0.06倍的 IN(5A)的时候则判 PT断线。————以正序和电流判据, 变电站中 PT 发生断线事故,是一种常见的故障。一旦 PT 断线失压,会使得保护装置的电压量发生偏差,而电压量的正确获取是距离保护、带方向闭锁以及含低电压启动元件的过流保护能否正确动作的先决条件。在中性点不接地系统中,单相接地时具有以下特点[1 ]:接地相的对地电压变为零,其它两相的对地电压升高根号 3 倍,而三相中的负荷电流和线电压仍然是对称的。因此在中性点不接地系统线路保护装置中,PT 断线的判据应该能够区分单相接地故障和不对称断线。 PT 三相失压(对称断线) 的判断,各个厂家基本相同,都是按照三相无压,线路有流进行判断的。而对于PT 不对称断线,则不尽相同。 本文在分析PT 断线的特点后,具体针对不同厂家的PT 不对称断线的判据,结合一次现场的实际事故,指出目前这些判据在现场应用时可能存在的不足之处,给出了一种实用的PT 断线判据,经过现场应用后,证明了该判据的正确性和工程实用价值。 1 PT 断线的特点 PT 断线一般可以分为 PT 一次侧断线和二次侧断线,无论是哪一侧的断线,都将会使PT 二次回路的电压异常。 PT 一次侧断线时,一种是全部断线,此时二次侧电压全无,开口三角也无电压;另一种是不对称断线,此时对应相的二次侧无相电压,不断线相二次电...
