PVC聚合工艺原理VIP免费

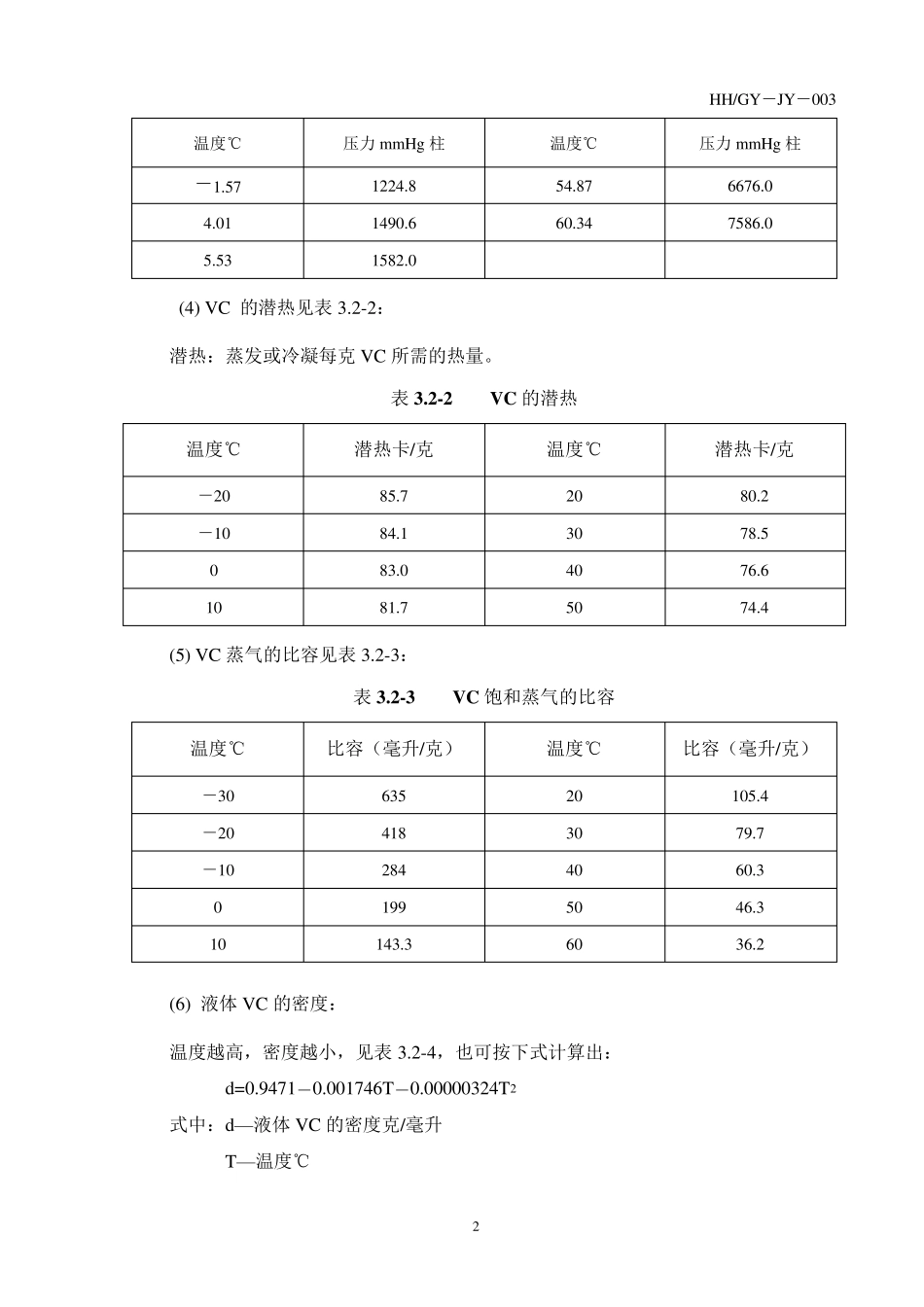

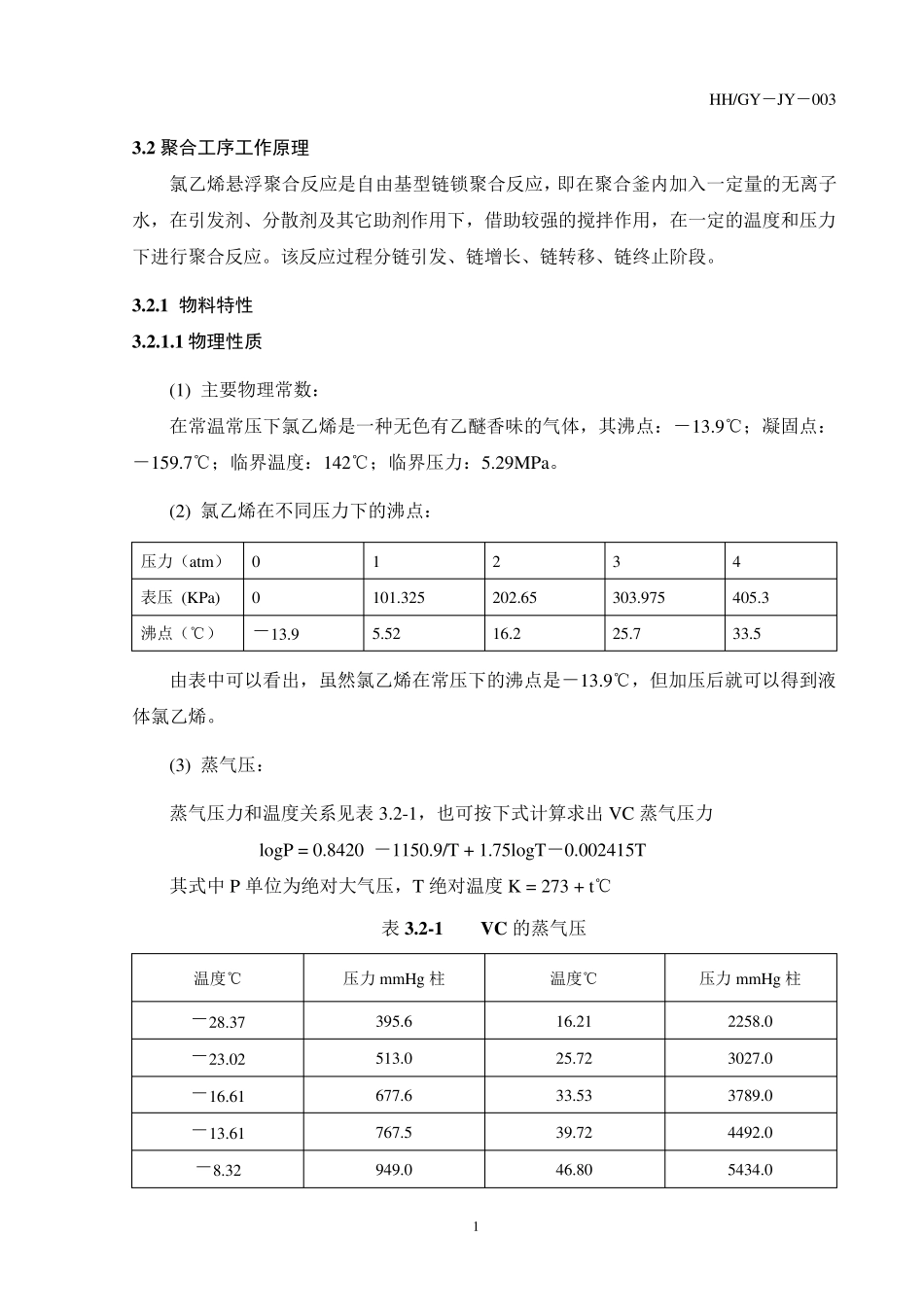

HH/GY－JY－003 1 3.2 聚合工序工作原理 氯乙烯悬浮聚合反应是自由基型链锁聚合反应，即在聚合釜内加入一定量的无离子水，在引发剂、分散剂及其它助剂作用下，借助较强的搅拌作用，在一定的温度和压力下进行聚合反应。该反应过程分链引发、链增长、链转移、链终止阶段。 3.2.1 物料特性 3.2.1.1 物理性质 (1) 主要物理常数： 在常温常压下氯乙烯是一种无色有乙醚香味的气体，其沸点：－13.9℃；凝固点：－159.7℃；临界温度：142℃；临界压力：5.29MPa。 (2) 氯乙烯在不同压力下的沸点： 压力（atm） 0 1 2 3 4 表压 (KPa) 0 101.325 202.65 303.975 405.3 沸点（℃） －13.9 5.52 16.2 25.7 33.5 由表中可以看出，虽然氯乙烯在常压下的沸点是－13.9℃，但加压后就可以得到液体氯乙烯。 (3) 蒸气压： 蒸气压力和温度关系见表 3.2-1，也可按下式计算求出 VC 蒸气压力 logP = 0.8420 －1150.9/T + 1.75logT－0.002415T 其式中 P 单位为绝对大气压，T 绝对温度K = 273 + t℃ 表 3.2-1 V C 的蒸气压 温度℃ 压力mmHg 柱 温度℃ 压力mmHg 柱 －28.37 395.6 16.21 2258.0 －23.02 513.0 25.72 3027.0 －16.61 677.6 33.53 3789.0 －13.61 767.5 39.72 4492.0 －8.32 949.0 46.80 5434.0 HH/GY－JY－003 2 温度℃ 压力 m m Hg 柱 温度℃ 压力 m m Hg 柱 －1.57 1224.8 54.87 6676.0 4.01 1490.6 60.34 7586.0 5.53 1582.0 (4) VC 的潜热见表 3.2-2： 潜热：蒸发或冷凝每克 VC 所需的热量。 表 3.2-2 V C 的潜热 温度℃ 潜热卡/克 温度℃ 潜热卡/克 －20 85.7 20 80.2 －10 84.1 30 78.5 0 83.0 40 76.6 10 81.7 50 74.4 (5) VC 蒸气的比容见表 3.2-3： 表 3.2-3 V C 饱和蒸气的比容 温度℃ 比容（毫升/克） 温度℃ 比容（毫升/克） －30 635 20 105.4 －20 418 30 79.7 －10 284 40 60.3 0 199 50 46.3 10 143.3 60 36.2 (6) 液体 VC 的密度： 温度越高，密度越小，见表 3.2-4，也可按下式计算出： d=0.9471－0.001746T－0.00000324T2 式中：d—液体 VC 的密度克/毫升 T—温度℃ HH/GY－JY－003 3 表3.2-4 V C 液体的密度 温度℃ 密度 克/毫升 温度℃ 密度 克/毫升 －12.96 0.9692 39.57 0.8733 1.32 0.9443 48.2 0.8555 13.49 0.9223...
