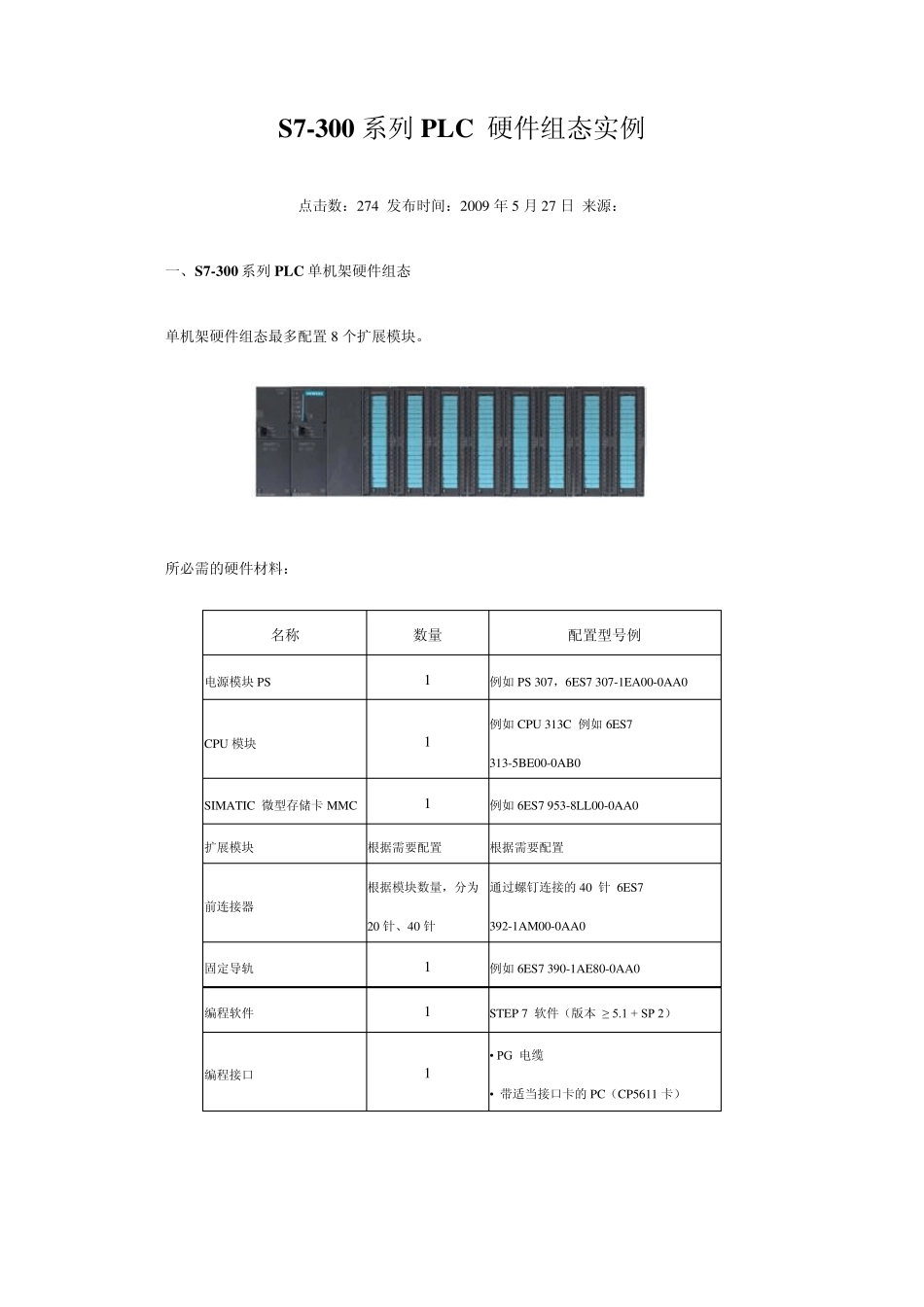

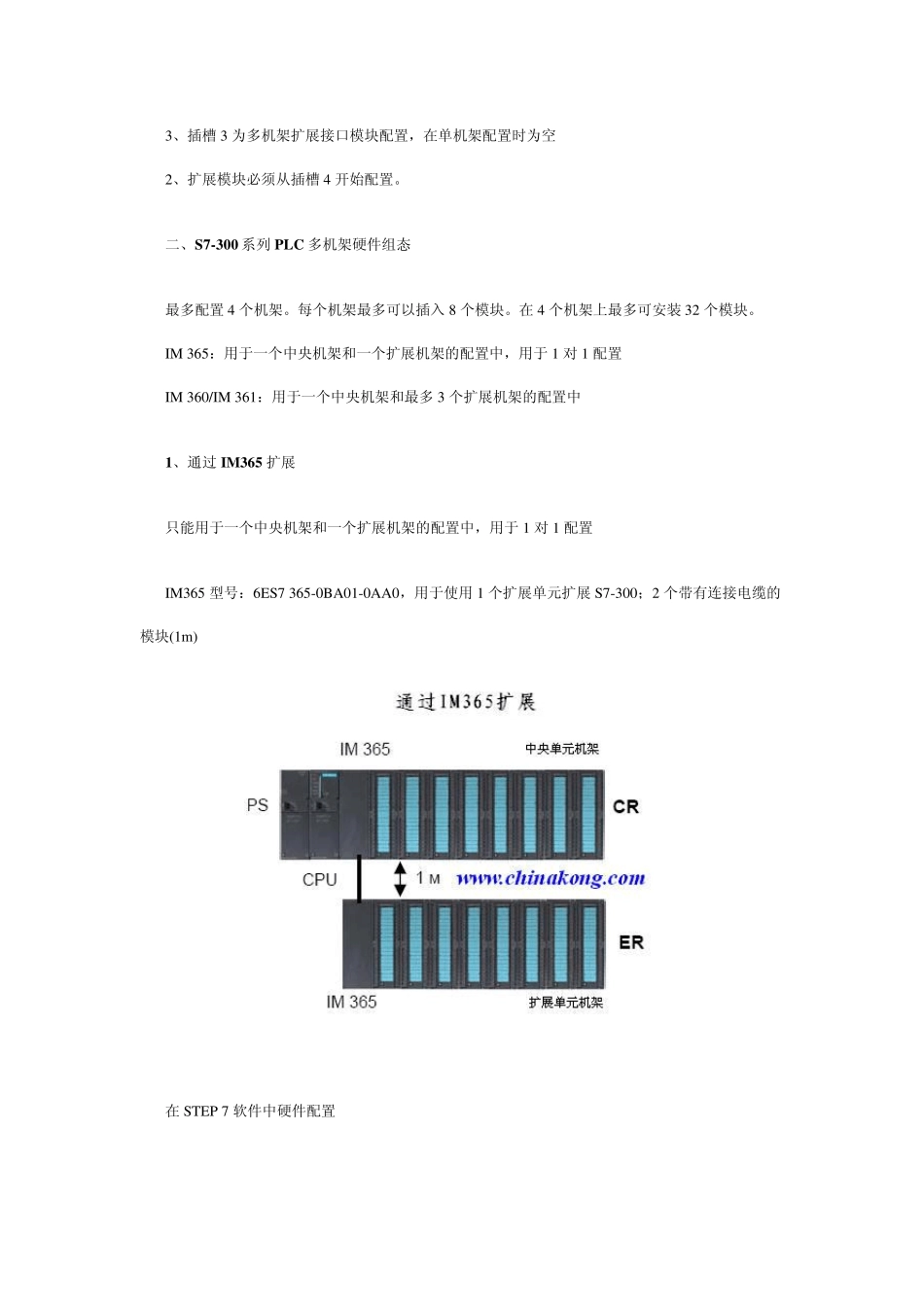

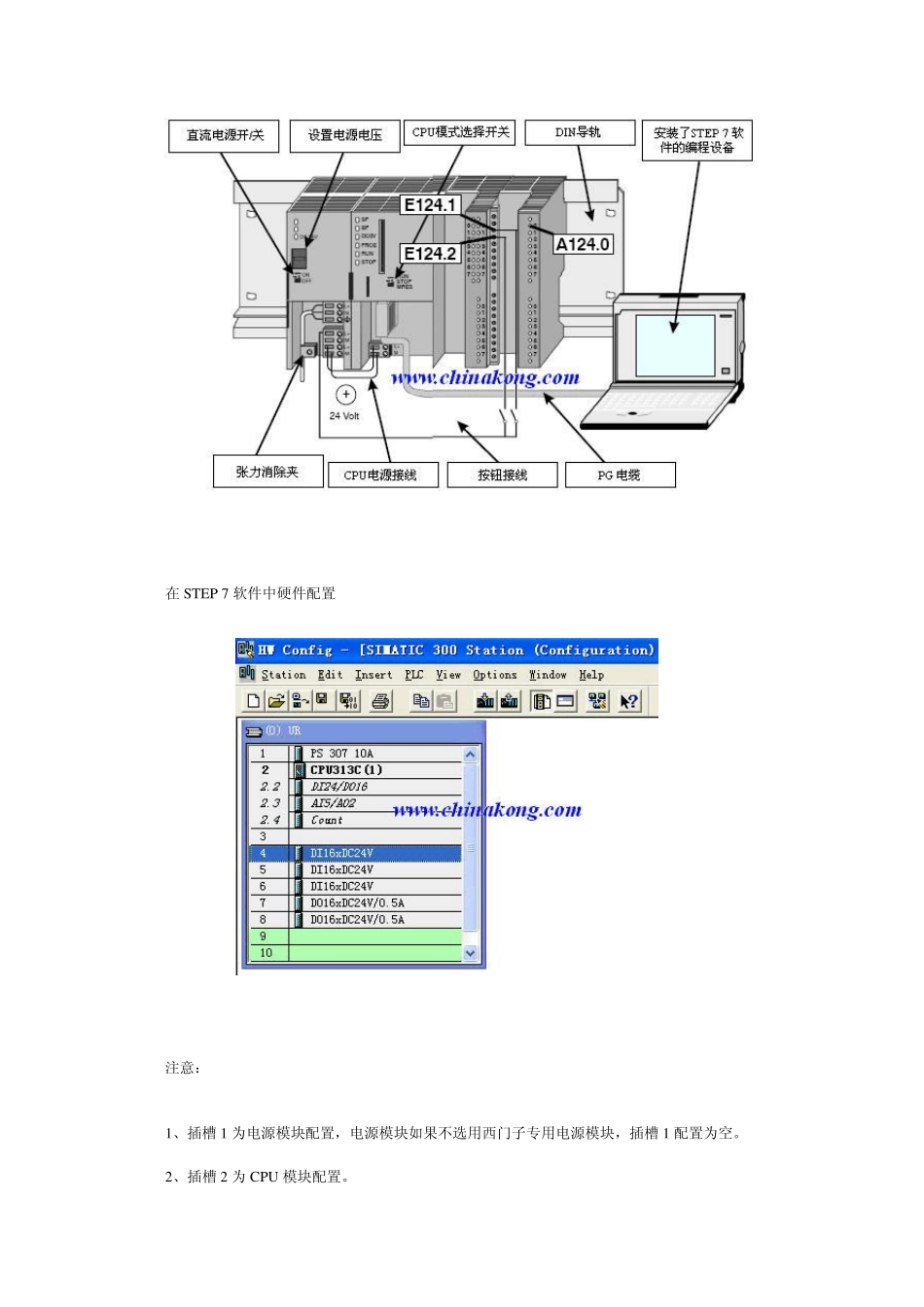

S7-300 系列PLC 硬件组态实例 点击数：274 发布时间：2009 年5 月27 日 来源： 一、S7-300 系列PLC 单机架硬件组态 单机架硬件组态最多配置 8 个扩展模块。 所必需的硬件材料： 名称 数量 配置型号例 电源模块 PS 1 例如 PS 307，6ES7 307-1EA00-0AA0 CPU 模块 1 例如 CPU 313C 例如 6ES7 313-5BE00-0AB0 SIMATIC 微型存储卡 MMC 1 例如 6ES7 953-8LL00-0AA0 扩展模块 根据需要配置 根据需要配置 前连接器 根据模块数量，分为20 针、40 针 通过螺钉连接的 40 针 6ES7 392-1AM00-0AA0 固定导轨 1 例如 6ES7 390-1AE80-0AA0 编程软件 1 STEP 7 软件（版本 ≥ 5.1 + SP 2） 编程接口 1 • PG 电缆 • 带适当接口卡的 PC（CP5611 卡） 在STEP 7 软件中硬件配置 注意： 1、插槽 1 为电源模块配置，电源模块如果不选用西门子专用电源模块，插槽 1 配置为空。 2、插槽 2 为 CPU 模块配置。 3、插槽 3 为多机架扩展接口模块配置，在单机架配置时为空 2、扩展模块必须从插槽 4 开始配置。 二、S7-300 系列 PLC 多机架硬件组态 最多配置 4 个机架。每个机架最多可以插入 8 个模块。在 4 个机架上最多可安装 32 个模块。 IM 365：用于一个中央机架和一个扩展机架的配置中，用于 1 对 1 配置 IM 360/IM 361：用于一个中央机架和最多 3 个扩展机架的配置中 1、通过 IM365 扩展 只能用于一个中央机架和一个扩展机架的配置中，用于 1 对 1 配置 IM365 型号：6ES7 365-0BA01-0AA0，用于使用 1 个扩展单元扩展 S7-300；2 个带有连接电缆的模块(1m ) 在 STEP 7 软件中硬件配置 注意： 1、插槽 1 为电源模块配置，电源模块如果不选用西门子专用电源模块，插槽 1 配置为空。 2、插槽 2 为 CPU 模块配置。 3、插槽 3 为多机架扩展接口模块配置 4、扩展模块必须从插槽 4 开始配置。 2、通过 IM 360/361 扩展 IM 360/IM 361：用于一个中央机架和最多 3 个扩展机架的配置中。 种类 型号 作用 IM360 模块 6ES7 360-3AA01-0AA0 用于使用 3 个扩展单元扩展 S7-300，可插入中央控制器 IM361 模块 6ES7 361-3CA01-0AA0 用于使用 3 个扩展单元扩展 S7-300，可插入扩展单元 1m 连接电缆 6ES7 IM360 和 IM361 之间或 IM361 和 IM361 之间，最长368-3BB01-0AA0 距离10m 。 2.5m 连接电缆 6ES7 368-3BC51-0AA0 5m 连接电缆 6ES7 368-3BF01-0AA0 10m 连接电缆 6ES7 368-3CB01-0AA0 在 STEP 7 软件中硬件配置 注意： 1、插槽 1 为电源模块配置，电源模块如果不选用西门子专用电源模块，插槽 1 配置为空。 2、插槽 2 为 CPU 模块配置。 3、插槽 3 为多机架扩展接口模块配置 4、扩展模块必须从插槽 4 开始配置。
