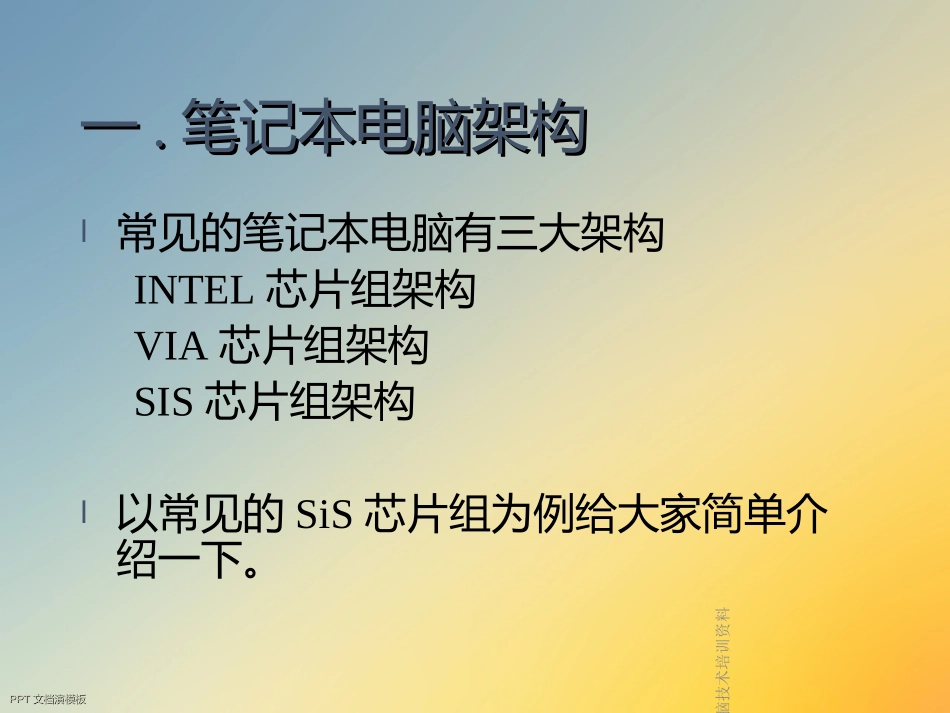

24/10/19笔记本电脑技术培训资料PPTPPT文档演模板文档演模板笔记本电脑技术培训资料24/10/19笔记本电脑技术培训资料PPTPPT文档演模板文档演模板一一..笔记本电脑架构笔记本电脑架构l常见的笔记本电脑有三大架构INTEL芯片组架构VIA芯片组架构SIS芯片组架构l以常见的SiS芯片组为例给大家简单介绍一下。24/10/19笔记本电脑技术培训资料PPTPPT文档演模板文档演模板24/10/19笔记本电脑技术培训资料PPTPPT文档演模板文档演模板•分频器•引言：任何一个具有信号处理功能的芯片工作必须具备三个要素：电源、接地、CLOCK•分频器的作用就是给这些芯片提供时钟频率。•它可以产生:100MCUP)、133M(RAM)、66M(AGP)、33M(PCI)、14.318M(基准频率）、48M（USB)•RTC频率32.768K24/10/19笔记本电脑技术培训资料PPTPPT文档演模板文档演模板•这是计算机的高速处理部分，它包括了我们通常说的AGPBUS和HOSTBUS。64位数据线，32位地址线。•北桥的作用主要是处理高速设备。包括显卡，内存和CUP.•SISM650是集成显卡的笔记本专用北桥芯片，只要是北桥集成显卡，显存肯定是共享内存的。出现花屏等显示不良要考虑到内存是否有故障。24/10/19笔记本电脑技术培训资料PPTPPT文档演模板文档演模板•图解准64位BUS•（北桥CPU)24/10/19笔记本电脑技术培训资料PPTPPT文档演模板文档演模板•(RAMNORTHBRIDGE)24/10/19笔记本电脑技术培训资料PPTPPT文档演模板文档演模板•(AGPNORTHBRIDGE)24/10/19笔记本电脑技术培训资料PPTPPT文档演模板文档演模板•这是计算机的PCIBUS部分，处理较低速设备。32位数据线，16位地址线。•AUDIO、MODEM、ETHERNET、1394、PCMCIA都属于PCI总线设备。•USB2.0功能是由南桥芯片提供的。•IDE设备是由南桥芯片控制的。24/10/19笔记本电脑技术培训资料PPTPPT文档演模板文档演模板•图解32位PCIBUS•同一类型总线设备是指他们公用这个总线的数据总线和地址总线。所以在维修过程中我们要考虑设备的相关性。一个故障现象可能是其他同类型设备造成的。而并非本身故障。24/10/19笔记本电脑技术培训资料PPTPPT文档演模板文档演模板•实例分析1•故障现象：装不上声卡驱动。•修复结果：MODEM不良•分析：AUDIO和MODEM都属于PCI设备，关键一点是MODEM有一个声音设备（MODEMWAVEDEVICE)这个设备是和声卡芯片相连，所以MODEM坏造成声卡驱动装不上。•实例分析2•故障现象：电脑开机自检通过报警声巨大，但进系统无声音。24/10/19笔记本电脑技术培训资料PPTPPT文档演模板文档演模板•修复结果：MODEM坏。•故障分析：计算机硬件可以处理的声音类型有四种：WAVE、MIDI、CD、BEEP。开机自检过程中发出的声音属于BEEP（PC-BEEP)，而MODEM的拨号音同样属于BEEP(MODEM-BEEP).而BEEP都需要通过声卡芯片处理。所以造成进系统无声音。•实例分析3•故障现象：PS2口不能用更换主板无效。•修复结果：触控板坏•故障分析：触控板属于PS2设备。24/10/19笔记本电脑技术培训资料PPTPPT文档演模板文档演模板•这是计算机的ISABUS部分。16位地址线，8位数据线。处理低速设备。包括：K/B、TOUCHPAD、PS2、COMPORT、LPTPORT、IR、FDD。•注意：TOUCHPAD同属于PS2设备。24/10/19笔记本电脑技术培训资料PPTPPT文档演模板文档演模板•图解16位ISA总线•BIOS芯片•地址线•数据线24/10/19笔记本电脑技术培训资料PPTPPT文档演模板文档演模板•总结总结回顾所学的内容指出应用所学内容的方法要求记住笔记本主板框架图讨论24/10/19笔记本电脑技术培训资料PPTPPT文档演模板文档演模板维修项目不加电；不开机；死机；显示问题；声音问题；网络问题；光驱；软驱；硬盘；键盘；鼠标；USB;电池等。维修思路第一步：排除软件故障和组装不良。第二步：先从直接相连接的部件找起，考虑间接部件影响，眼、耳、鼻、手各显神通。二二..笔记本电脑一级维修简介笔记本电脑一级维修简介24/10/19笔记本电脑技术培训资料PPTPPT文档演模板文档演模板l维修方法1.从简到难替换法。2.拆除法。3.逐一拆下或逐一安装法。24/10/19笔记本电脑技术培训资料PPTPPT文档演模板文档演模板•1.不开机维修方法•不开机•重新安装•CPU...
