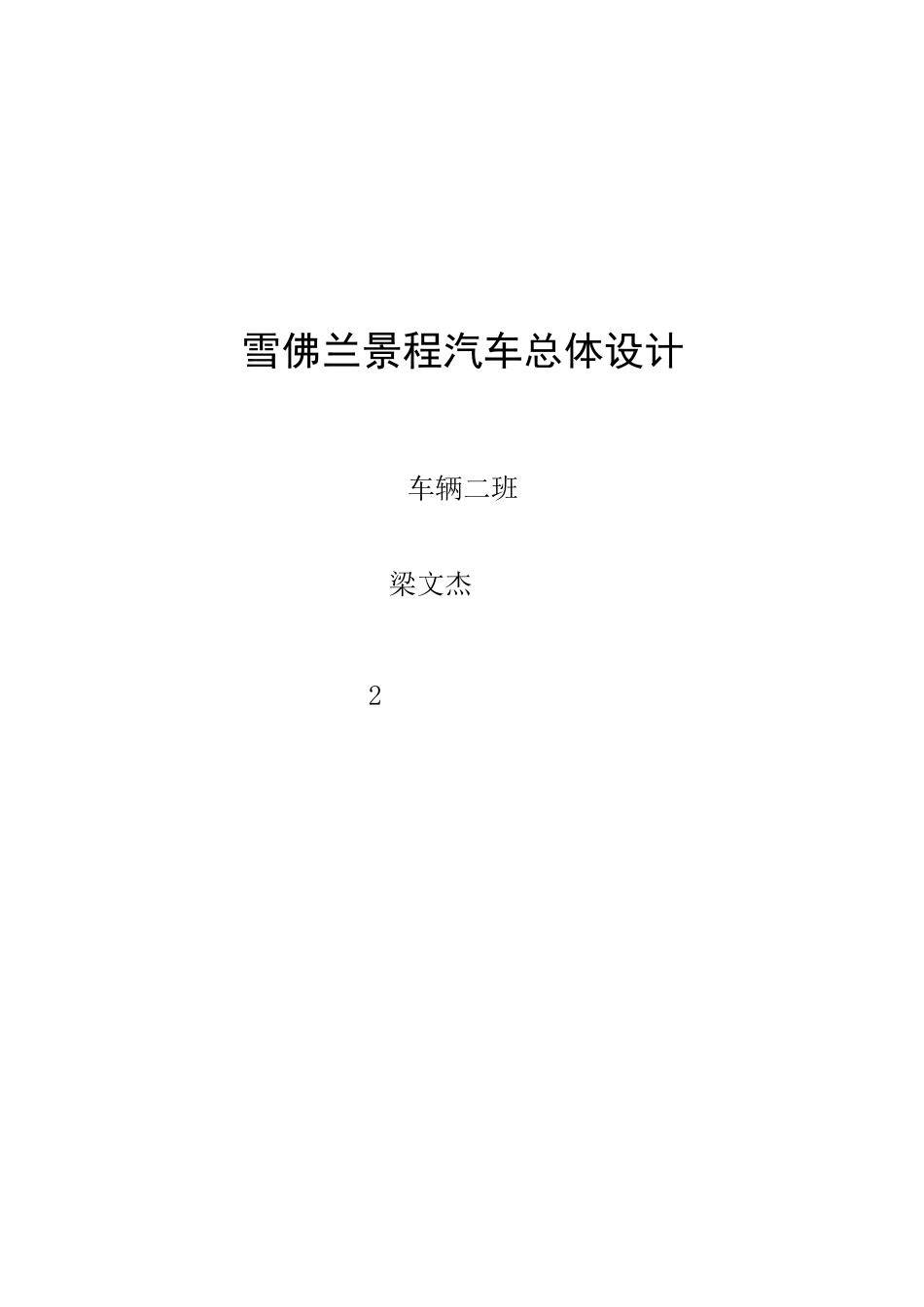

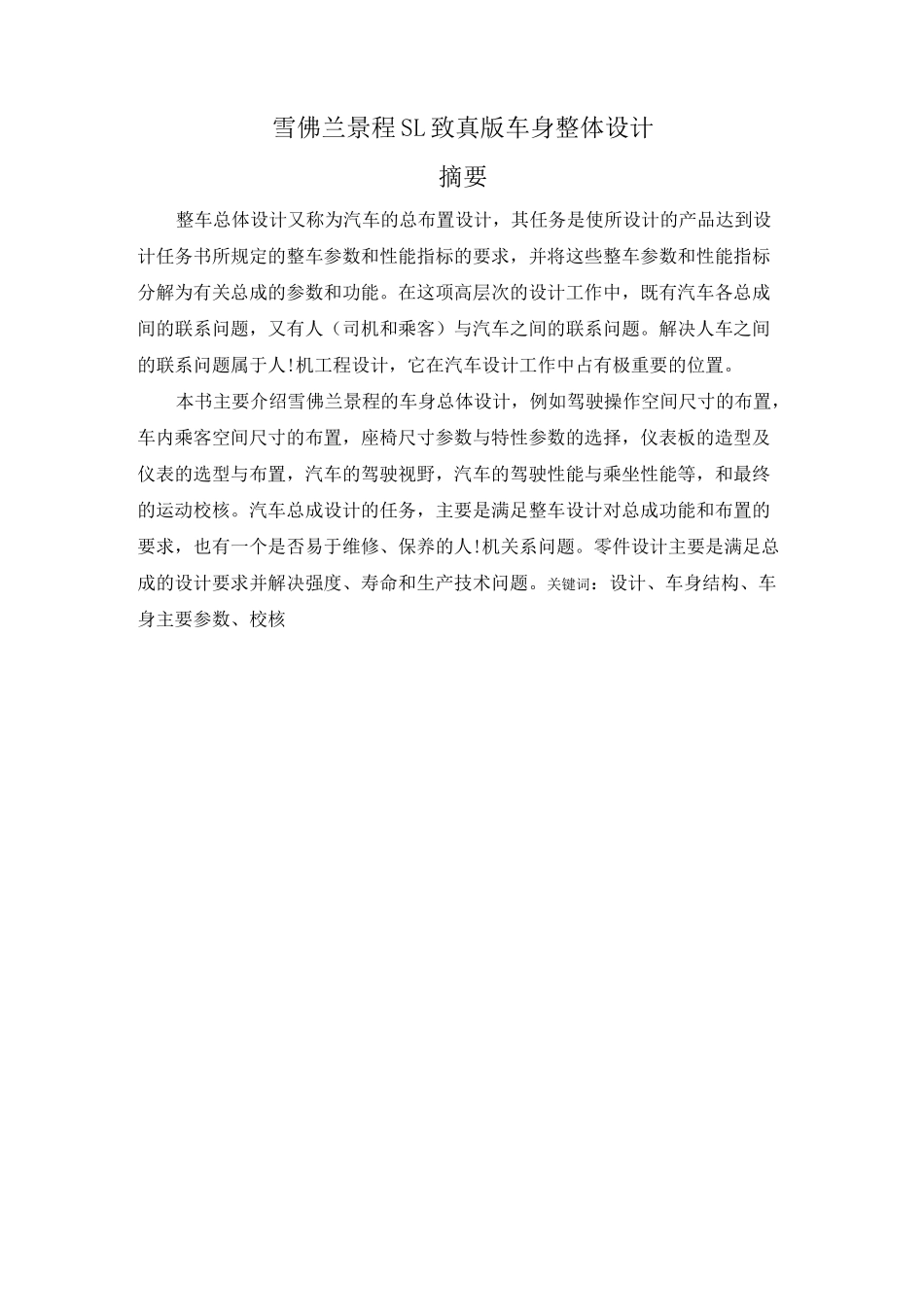

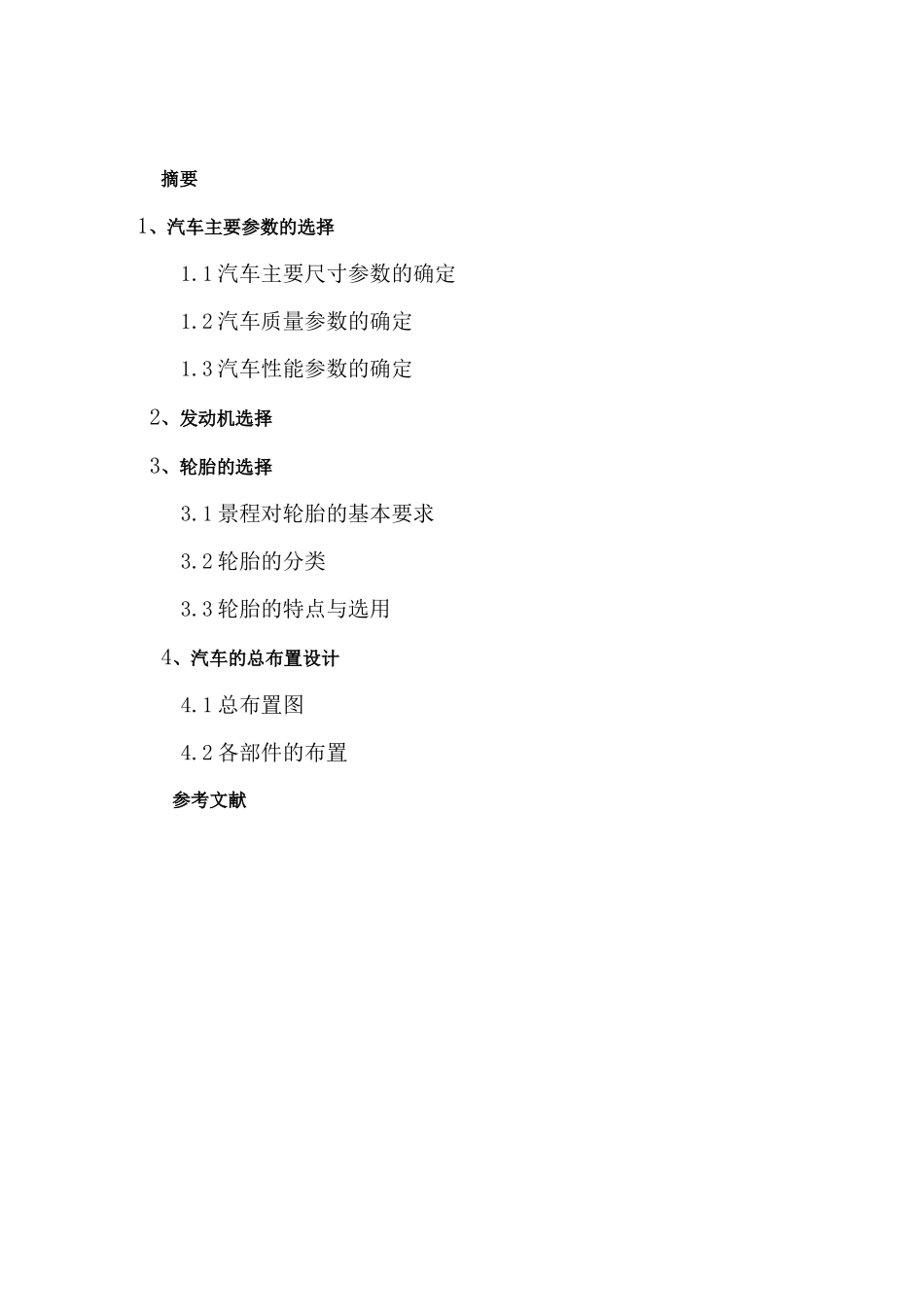

2雪佛兰景程汽车总体设计车辆二班梁文杰雪佛兰景程 SL 致真版车身整体设计摘要整车总体设计又称为汽车的总布置设计，其任务是使所设计的产品达到设计任务书所规定的整车参数和性能指标的要求，并将这些整车参数和性能指标分解为有关总成的参数和功能。在这项高层次的设计工作中，既有汽车各总成间的联系问题，又有人（司机和乘客）与汽车之间的联系问题。解决人车之间的联系问题属于人!机工程设计，它在汽车设计工作中占有极重要的位置。本书主要介绍雪佛兰景程的车身总体设计，例如驾驶操作空间尺寸的布置，车内乘客空间尺寸的布置，座椅尺寸参数与特性参数的选择，仪表板的造型及仪表的选型与布置，汽车的驾驶视野，汽车的驾驶性能与乘坐性能等，和最终的运动校核。汽车总成设计的任务，主要是满足整车设计对总成功能和布置的要求，也有一个是否易于维修、保养的人!机关系问题。零件设计主要是满足总成的设计要求并解决强度、寿命和生产技术问题。关键词：设计、车身结构、车身主要参数、校核摘要1、汽车主要参数的选择1.1 汽车主要尺寸参数的确定1.2 汽车质量参数的确定1.3 汽车性能参数的确定2、发动机选择3、轮胎的选择3.1 景程对轮胎的基本要求3.2 轮胎的分类3.3 轮胎的特点与选用4、汽车的总布置设计4.1 总布置图4.2 各部件的布置参考文献1 汽车的主要参数选择1 汽车主要参数选择1.1 汽车主要尺寸参数的确定1.外廓尺寸根据 GB1589-2005《道路车辆外廓尺寸、轴荷及质量限值》规定，最大设计总质量 W3500kg 的汽车极限外廓尺寸为长：宽：高=4820:1807：1405。下面初步估算外廓尺寸。乘用车的总长是 La、轴距 L、前悬 LF 和后悬 LRLa 与 L 有如下关系 La 二-；对应前置后驱汽车 0.52WCW0.66C由本组组员提供数据-轴距 L=2700mm；选取 C=0.58，所以的 La=4820mm 乘用车的宽度尺寸有乘员空间和车门等装置来决定，同时必须保证发动机、车架、悬架、转向系统和车轮的布置。乘用车总宽度 Ba 与车辆总长 La 之间有如下关系；LaBa=+（195 土 60）mm3后排乘坐 3 人的乘用车，Ba 不应该小于 1410mm；综上 Ba=1685〜1800mm,可取 Ba=1805mm乘用车高度 Ha 主要由轴间底部离地高度 hm、地板及下部件高 hp、室内高 hB和车顶造型高度 ht 等决定。轴间底部离地高度 hm 应大于最小离地间隙 hmin.。H由组员所给数据得 h=180mm；取 hm=205mm,由座位高、乘员上身长和头部 minmin及头上空间构成的室内高 hB...
