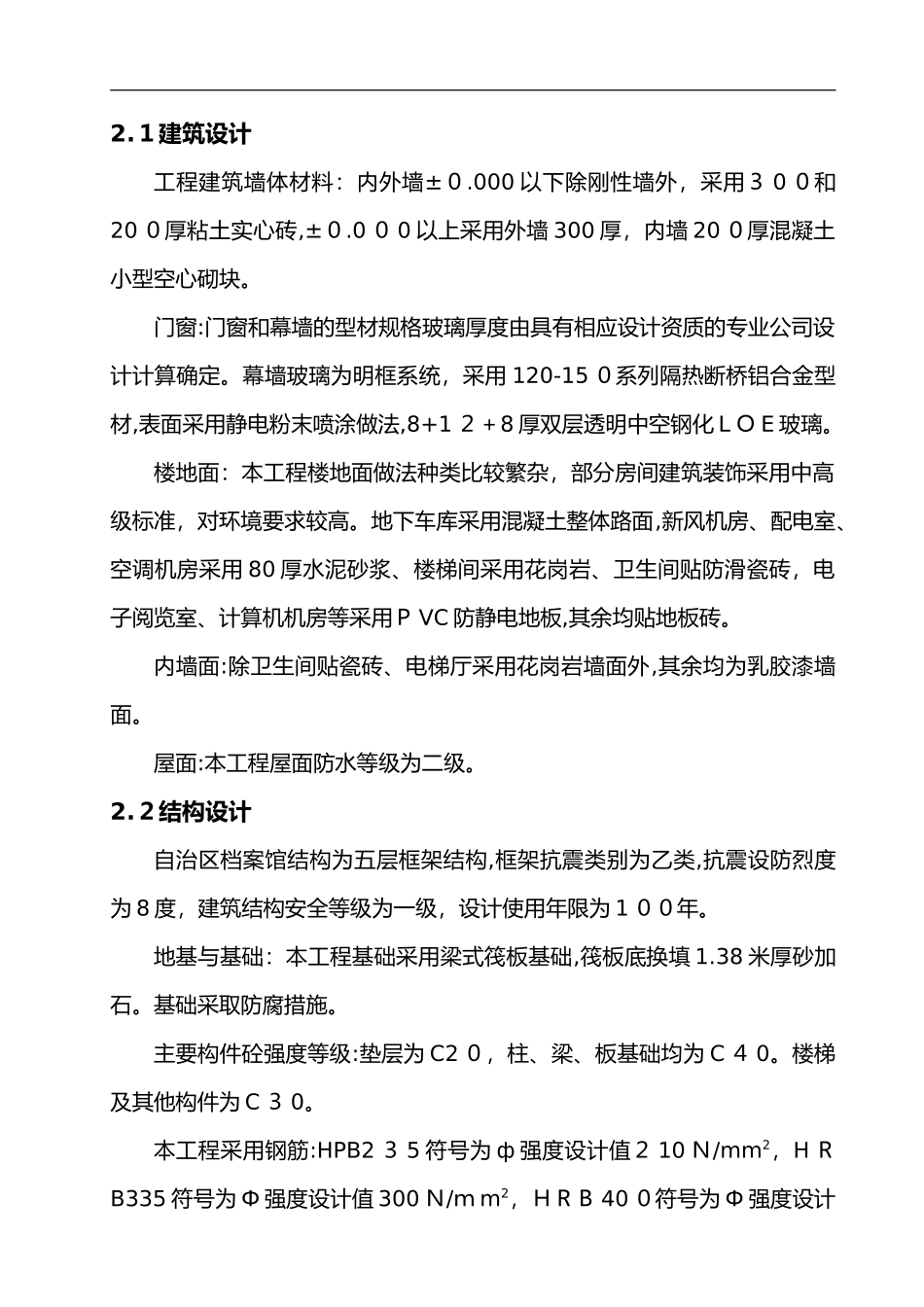

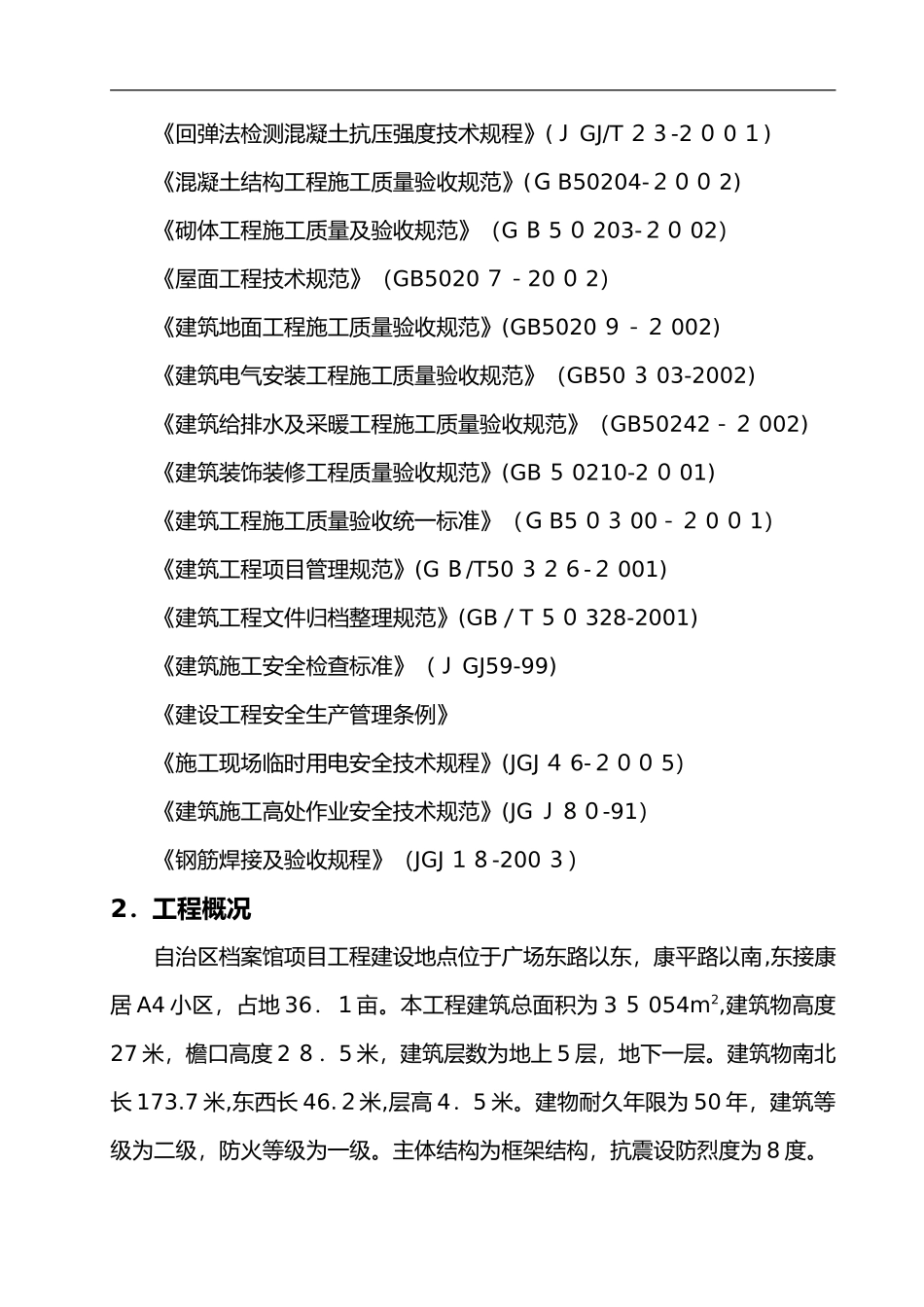

自治区档案馆项目工程施工组织设计1.编制说明和依据1.1编制说明根据本工程有关资料及特点,结合我公司承包工程施工经验以及近几年施工的等多项类似本工程的施工经验及技术装备情况、施工现场实际情况、工程特点、施工条件等编制本工程施工组织设计。本施工组织设计重点阐述了施工组织布置,施工方案及主要分部分项工程施工方法,施工进度及确保工期、质量、安全生产、文明施工技术措施等相关内容。1.2编制依据本工程施工组织设计,主要依据目前国家对建设工程质量、工期、安全生产、文明施工、降低噪声、保护环境等系列的具体化要求，依照《中华人民共和国建筑法》、《建设工程质量管理条例》、《国家现行建筑工程施工技术规范》、《建筑工程施工质量验收统一标准》、《施工招标评定办法》以及根据政府建设行政主管部门制定的现行工程有关文件等,结合《自治区档案馆项目工程招标文件》、施工图及该工程实际情况,进行了全面而细致的编制。本项目工程按国家现行质量评定标准和施工质量验收规范执行，包括但不限于：《工程测量规范》(GＢＪ５０02６-９３）《建筑地基基础工程施工质量验收规范》(GB5020２-２002）《地下防水工程质量验收规范》（GB５0208-2002）《混凝土质量控制标准》（GB５016４－９2)《回弹法检测混凝土抗压强度技术规程》(ＪGJ/T２３-2０0１)《混凝土结构工程施工质量验收规范》(ＧB50204-２００2)《砌体工程施工质量及验收规范》（GＢ5０203-２０02）《屋面工程技术规范》（GB5020７－20０2）《建筑地面工程施工质量验收规范》(GB5020９－２002)《建筑电气安装工程施工质量验收规范》（GB50３03-2002)《建筑给排水及采暖工程施工质量验收规范》（GB50242－２002)《建筑装饰装修工程质量验收规范》(GB５0210-2０01)《建筑工程施工质量验收统一标准》（ＧB5０３00－２0０1）《建筑工程项目管理规范》(GＢ/T50３２６-２001)《建筑工程文件归档整理规范》(GB／T５０328-2001)《建筑施工安全检查标准》（ＪGJ59-99)《建设工程安全生产管理条例》《施工现场临时用电安全技术规程》(JGJ４6-２００5）《建筑施工高处作业安全技术规范》(JGＪ８０-91）《钢筋焊接及验收规程》（JGJ１８-200３）2．工程概况自治区档案馆项目工程建设地点位于广场东路以东，康平路以南,东接康居A4小区，占地36．１亩。本工程建筑总面积为3５054m2,建筑物高度27米，檐口高度2８．5米，建筑层数为地上5层，地下一层。建筑物南北长173.7米,东西长46.２米,层高4．5米。建物耐久年限为50年，建筑等级为二级，防火等级为一级。主体结构为框架结构，抗震设防烈度为8度。2.１建筑设计工程建筑墙体材料：内外墙±０.000以下除刚性墙外，采用３0０和20０厚粘土实心砖,±０.0０0以上采用外墙300厚，内墙20０厚混凝土小型空心砌块。门窗:门窗和幕墙的型材规格玻璃厚度由具有相应设计资质的专业公司设计计算确定。幕墙玻璃为明框系统，采用120-15０系列隔热断桥铝合金型材,表面采用静电粉末喷涂做法,8+1２＋8厚双层透明中空钢化LＯE玻璃。楼地面：本工程楼地面做法种类比较繁杂，部分房间建筑装饰采用中高级标准，对环境要求较高。地下车库采用混凝土整体路面,新风机房、配电室、空调机房采用80厚水泥砂浆、楼梯间采用花岗岩、卫生间贴防滑瓷砖，电子阅览室、计算机机房等采用ＰVC防静电地板,其余均贴地板砖。内墙面:除卫生间贴瓷砖、电梯厅采用花岗岩墙面外,其余均为乳胶漆墙面。屋面:本工程屋面防水等级为二级。2.２结构设计自治区档案馆结构为五层框架结构,框架抗震类别为乙类,抗震设防烈度为8度，建筑结构安全等级为一级，设计使用年限为1００年。地基与基础：本工程基础采用梁式筏板基础,筏板底换填1.38米厚砂加石。基础采取防腐措施。主要构件砼强度等级:垫层为C2０，柱、梁、板基础均为C４0。楼梯及其他构件为C３0。本工程采用钢筋:HPB2３5符号为ф强度设计值２10Ｎ/mm2，HＲB335符号为Ф强度设计值300Ｎ/ｍm2，ＨＲＢ40０符号为Ф强度设计值360Ｎ/mm2。2.３、消防给排水设计(1）本工程设有生活给水系统、生活排水系统、消火栓系统和湿式自动喷洒系统。（2)给水系统：由城市管网直接供水,设计要求水压为...
