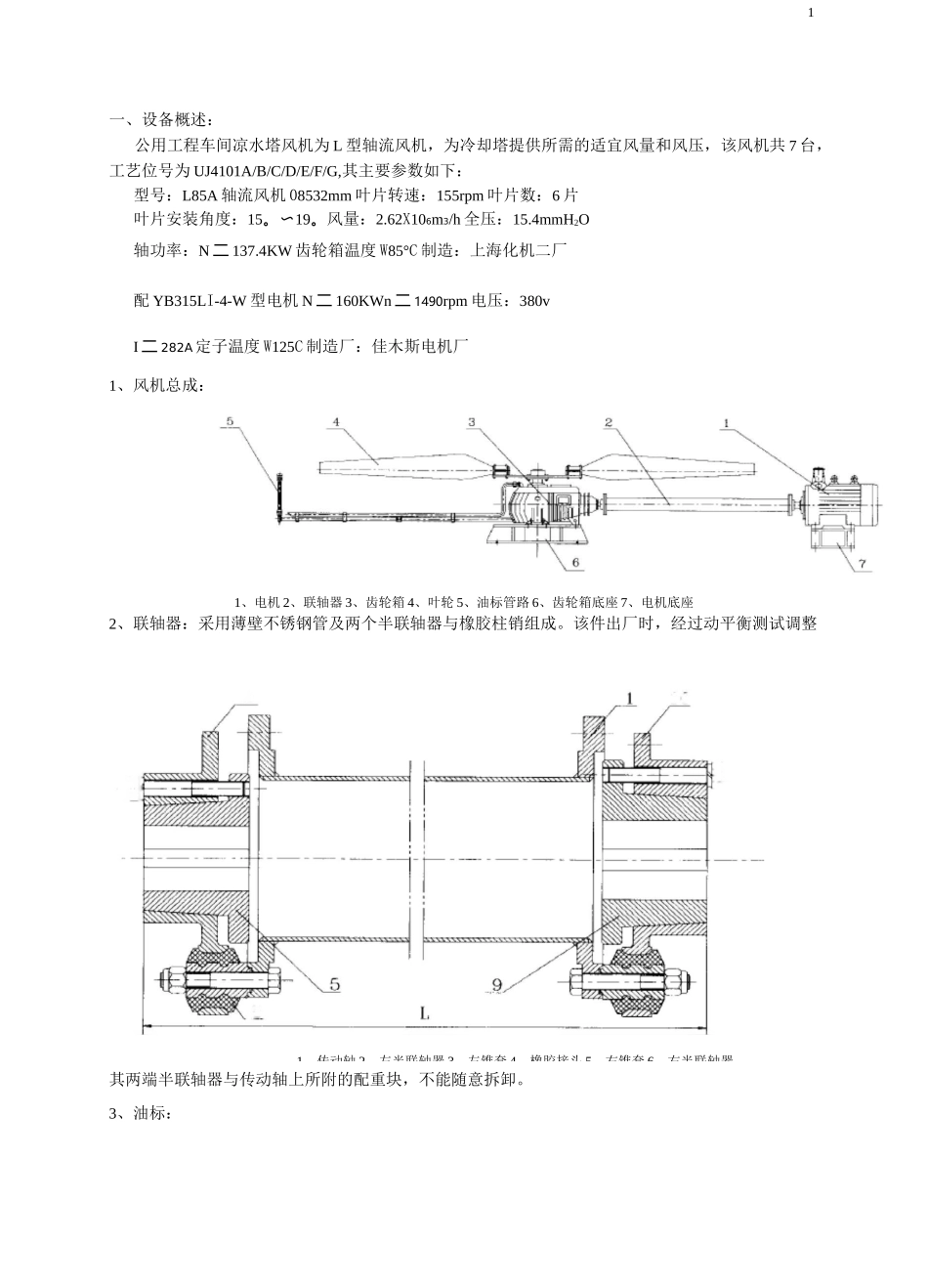

121I-f_1、传动轴 2、左半联轴器 3、左锥套 4、橡胶接头 5、右锥套 6、右半联轴器一、设备概述：公用工程车间凉水塔风机为 L 型轴流风机，为冷却塔提供所需的适宜风量和风压，该风机共 7 台，工艺位号为 UJ4101A/B/C/D/E/F/G,其主要参数如下：型号：L85A 轴流风机 08532mm 叶片转速：155rpm 叶片数：6 片叶片安装角度：15。〜19。风量：2.62X106m3/h 全压：15.4mmH2O轴功率：N 二 137.4KW 齿轮箱温度 W85°C 制造：上海化机二厂配 YB315LI-4-W 型电机 N 二 160KWn 二 1490rpm 电压：380vI 二 282A定子温度 W125C 制造厂：佳木斯电机厂1、风机总成：1、电机 2、联轴器 3、齿轮箱 4、叶轮 5、油标管路 6、齿轮箱底座 7、电机底座2、联轴器：采用薄壁不锈钢管及两个半联轴器与橡胶柱销组成。该件出厂时，经过动平衡测试调整其两端半联轴器与传动轴上所附的配重块，不能随意拆卸。3、油标：30■3624-...21十45755lfi626、胶管 7、钢管(304SSGll/2)18、油标4、齿轮箱：齿轮箱由二级齿轮减速传动，采用螺旋伞齿轮副和斜齿轮副相结合的传动体系。箱内润滑系统采用油池浸浴与甩油流动润滑相结合。高速轴进口处的动密封采用机械密封。箱盖上的吊装螺钉为检修齿轮箱时开启箱盖，不能用于齿轮箱整体吊装。2、齿轮 3、轴承 9、O 型圈 16、中间轴 20、轴承 22、弧齿锥齿轴 24、轴承座 25、轴承 30、轴承 36、机械密封 42、弧齿锥齿轴 47、吊装螺钉 48、轴承 55、轴承 57、O 型圈 62、O 型圈二、检修准备6■I]・1JiII-H— - 十 . r 广—u芬」'3由于凉水塔循环水运行温度较高，大修一般在 11 月、12 月、1 月、2 月期间进行。检修时先在检修班将备用齿轮箱修好，在现场更换齿轮箱及其它损坏件。1、工器具：梅花扳手 32、30、27、24、22、19、17 各 2 件，活动扳手 15"、12"、10"、6"各 1 件，打击扳手 361件，榔头、二锤各 1 件，巾 40L=800 铜棒 1 根，轴承加热器 1 件，布剪刀、撬棍各 1 件，铅丝、百分表等，50T 千斤顶 1 个，70T 吊车 1 台，气焊配合。2、备品备件、材料O 型密封圈：图号规格材料数量标准号3009巾 280X5.7橡胶 1-41GB1235-7.63057巾 280X5.7橡胶 1-41GB1235-7.63062巾 175X5.7橡胶 1-41GB1235-7.6轴承：图号规格数量标准号30037528E1GB297-843020975211GB299-8430257620E1GB297-8430307616E1GB297-8430487618E2GB297-84305520071341GB29...
