快关阀说明书015S资料VIP专享VIP免费

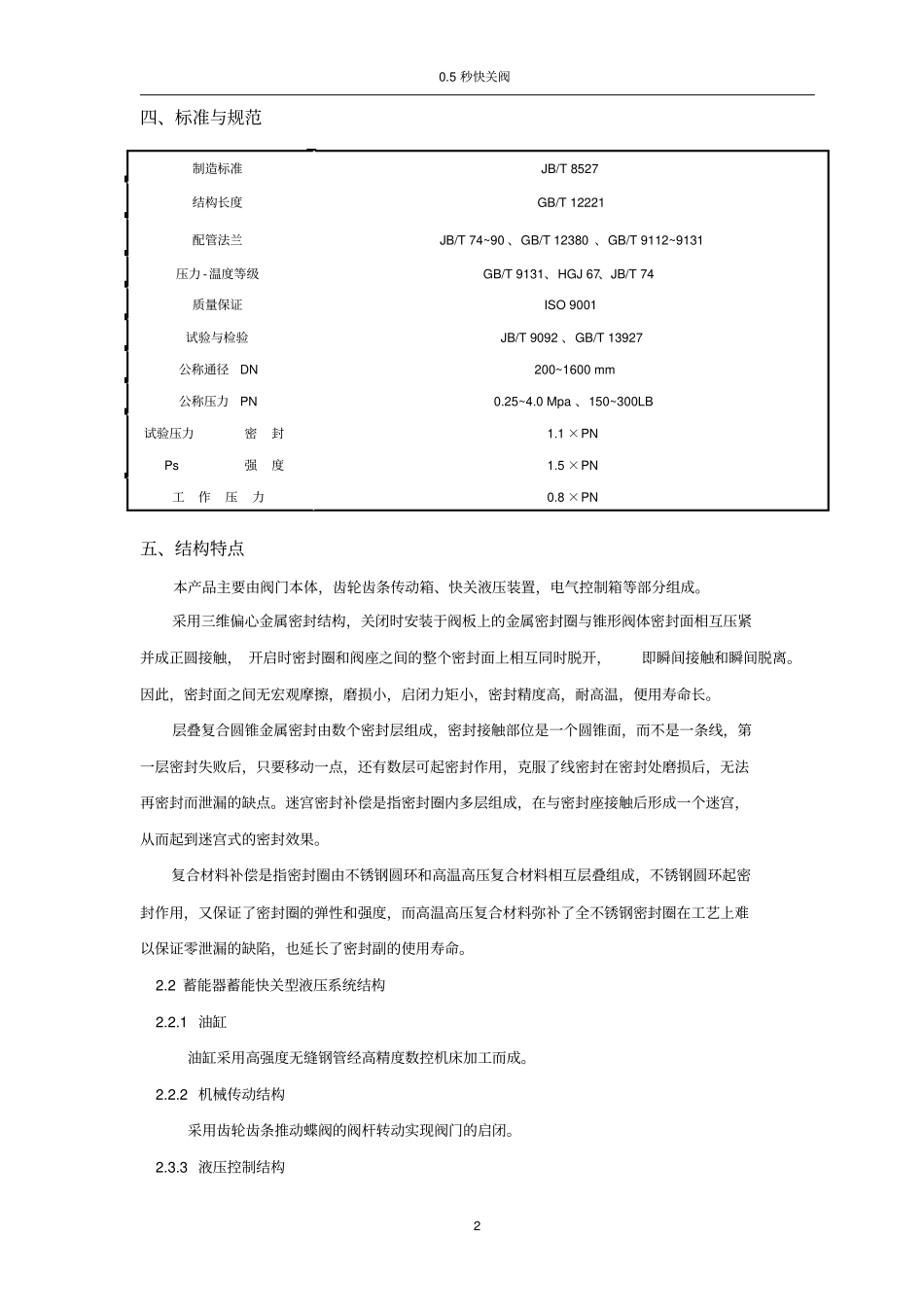

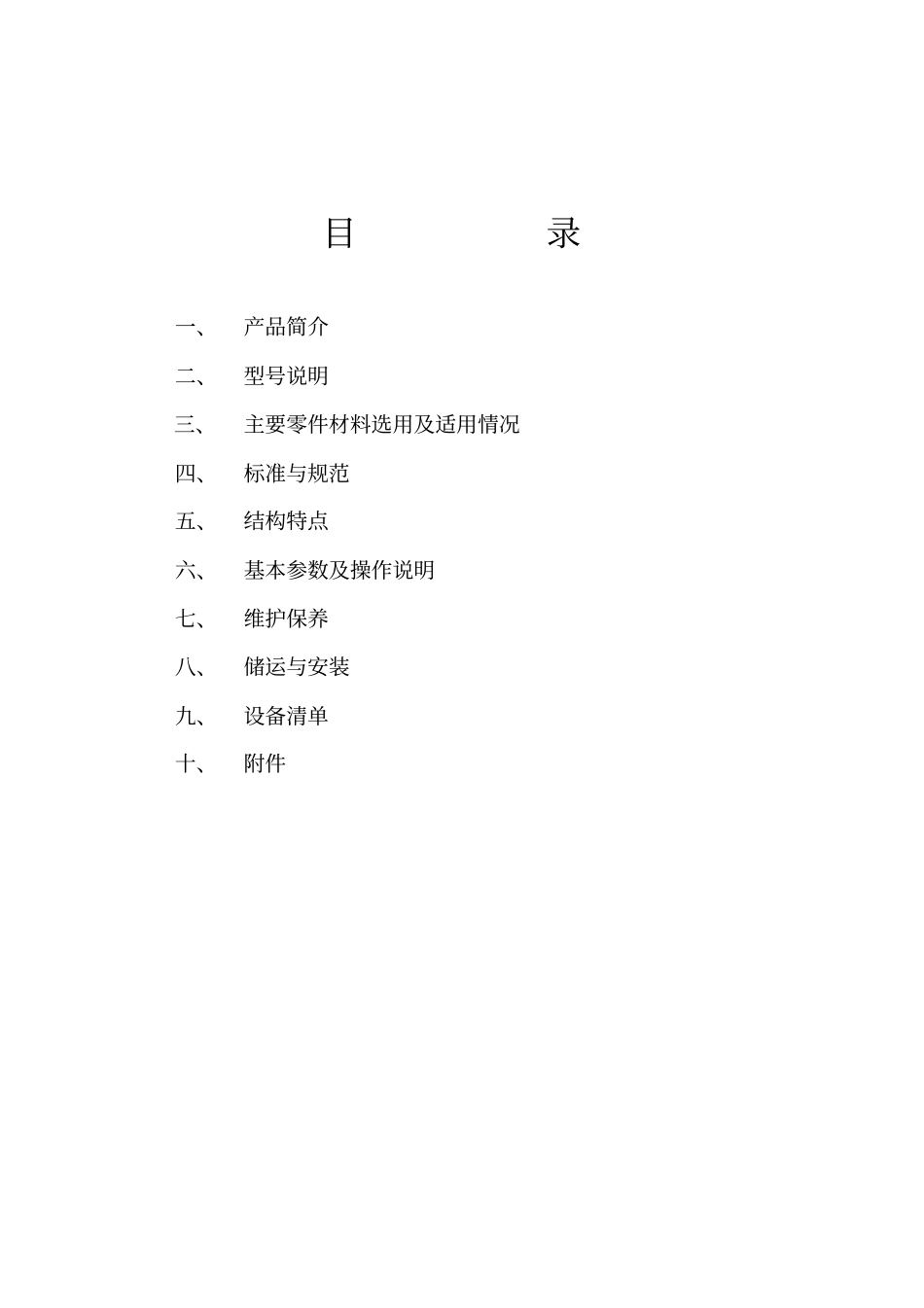

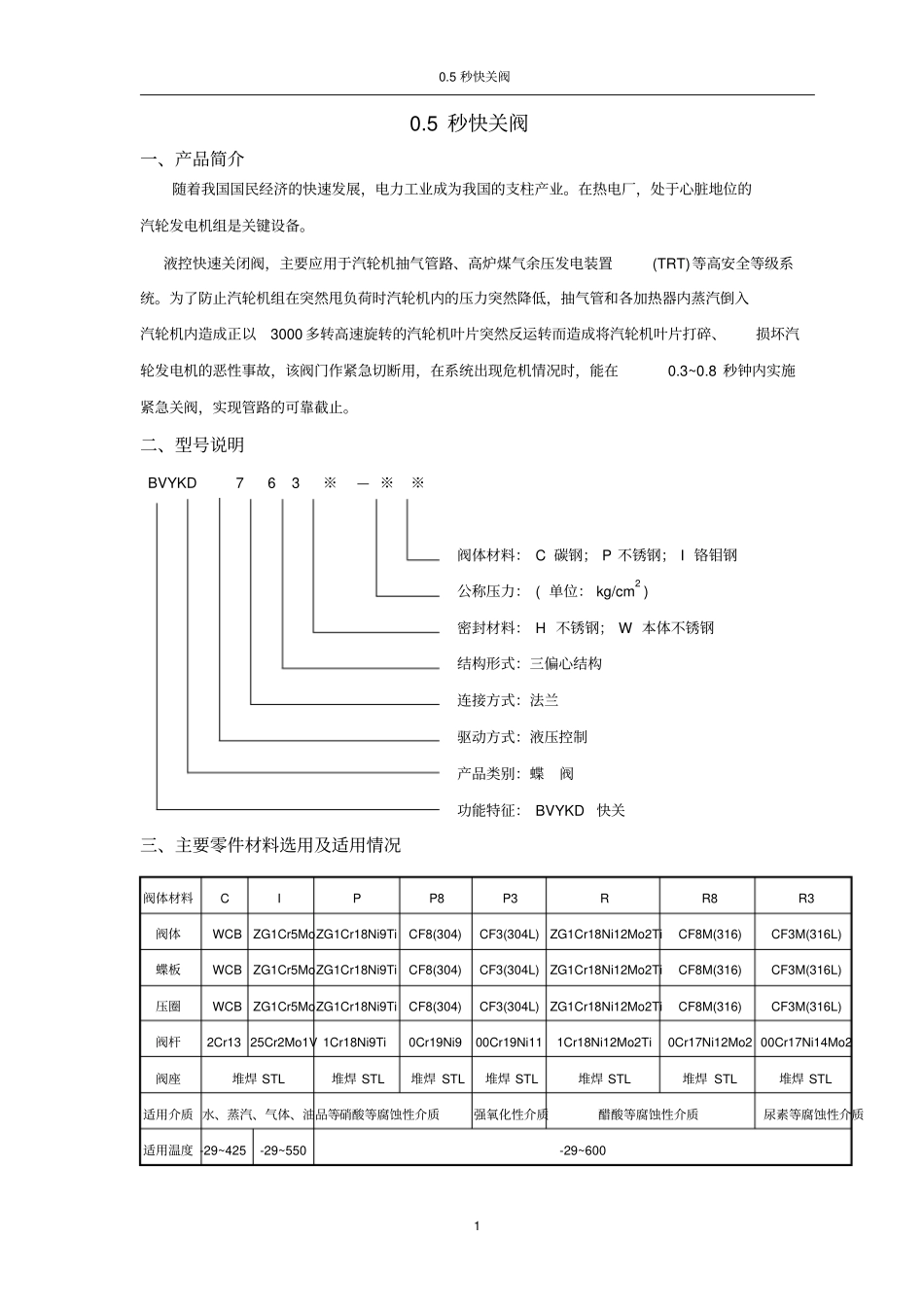

目录一、产品简介二、型号说明三、主要零件材料选用及适用情况四、标准与规范五、结构特点六、基本参数及操作说明七、维护保养八、储运与安装九、设备清单十、附件0.5 秒快关阀1 0.5 秒快关阀一、产品简介随着我国国民经济的快速发展，电力工业成为我国的支柱产业。在热电厂，处于心脏地位的汽轮发电机组是关键设备。液控快速关闭阀，主要应用于汽轮机抽气管路、高炉煤气余压发电装置(TRT)等高安全等级系统。为了防止汽轮机组在突然甩负荷时汽轮机内的压力突然降低，抽气管和各加热器内蒸汽倒入汽轮机内造成正以3000 多转高速旋转的汽轮机叶片突然反运转而造成将汽轮机叶片打碎、损坏汽轮发电机的恶性事故，该阀门作紧急切断用，在系统出现危机情况时，能在0.3~0.8 秒钟内实施紧急关阀，实现管路的可靠截止。二、型号说明BVYKD 7 6 3 ※— ※※阀体材料： C 碳钢； P 不锈钢； I 铬钼钢公称压力： ( 单位： kg/cm2 ) 密封材料： H 不锈钢； W 本体不锈钢结构形式：三偏心结构连接方式：法兰驱动方式：液压控制产品类别：蝶阀功能特征： BVYKD快关三、主要零件材料选用及适用情况阀体材料C I P P8 P3 R R8 R3 阀体WCB ZG1Cr5Mo ZG1Cr18Ni9Ti CF8(304) CF3(304L) ZG1Cr18Ni12Mo2Ti CF8M(316) CF3M(316L) 蝶板WCB ZG1Cr5Mo ZG1Cr18Ni9Ti CF8(304) CF3(304L) ZG1Cr18Ni12Mo2Ti CF8M(316) CF3M(316L) 压圈WCB ZG1Cr5Mo ZG1Cr18Ni9Ti CF8(304) CF3(304L) ZG1Cr18Ni12Mo2Ti CF8M(316) CF3M(316L) 阀杆2Cr13 25Cr2Mo1V 1Cr18Ni9Ti 0Cr19Ni9 00Cr19Ni11 1Cr18Ni12Mo2Ti 0Cr17Ni12Mo2 00Cr17Ni14Mo2 阀座堆焊 STL 堆焊 STL堆焊 STL 堆焊 STL 堆焊 STL堆焊 STL 堆焊 STL 适用介质 水、蒸汽、气体、油品等硝酸等腐蚀性介质强氧化性介质醋酸等腐蚀性介质尿素等腐蚀性介质适用温度 -29~425 -29~550 -29~600 0.5 秒快关阀2 四、标准与规范制造标准JB/T 8527 结构长度GB/T 12221 配管法兰JB/T 74~90 、GB/T 12380 、GB/T 9112~9131 压力 -温度等级GB/T 9131、HGJ 67、JB/T 74 质量保证ISO 9001 试验与检验JB/T 9092 、GB/T 13927 公称通径 DN 200~1600 mm 公称压力 PN 0.25~4.0 Mpa 、150~300LB 试验压力Ps 密封1.1 ×PN 强度1.5 ×PN 工作压力0.8 ×PN 五、结构特点本产品主要由阀门本体，齿轮齿条传动箱、快关液压装置，电气控制箱...
