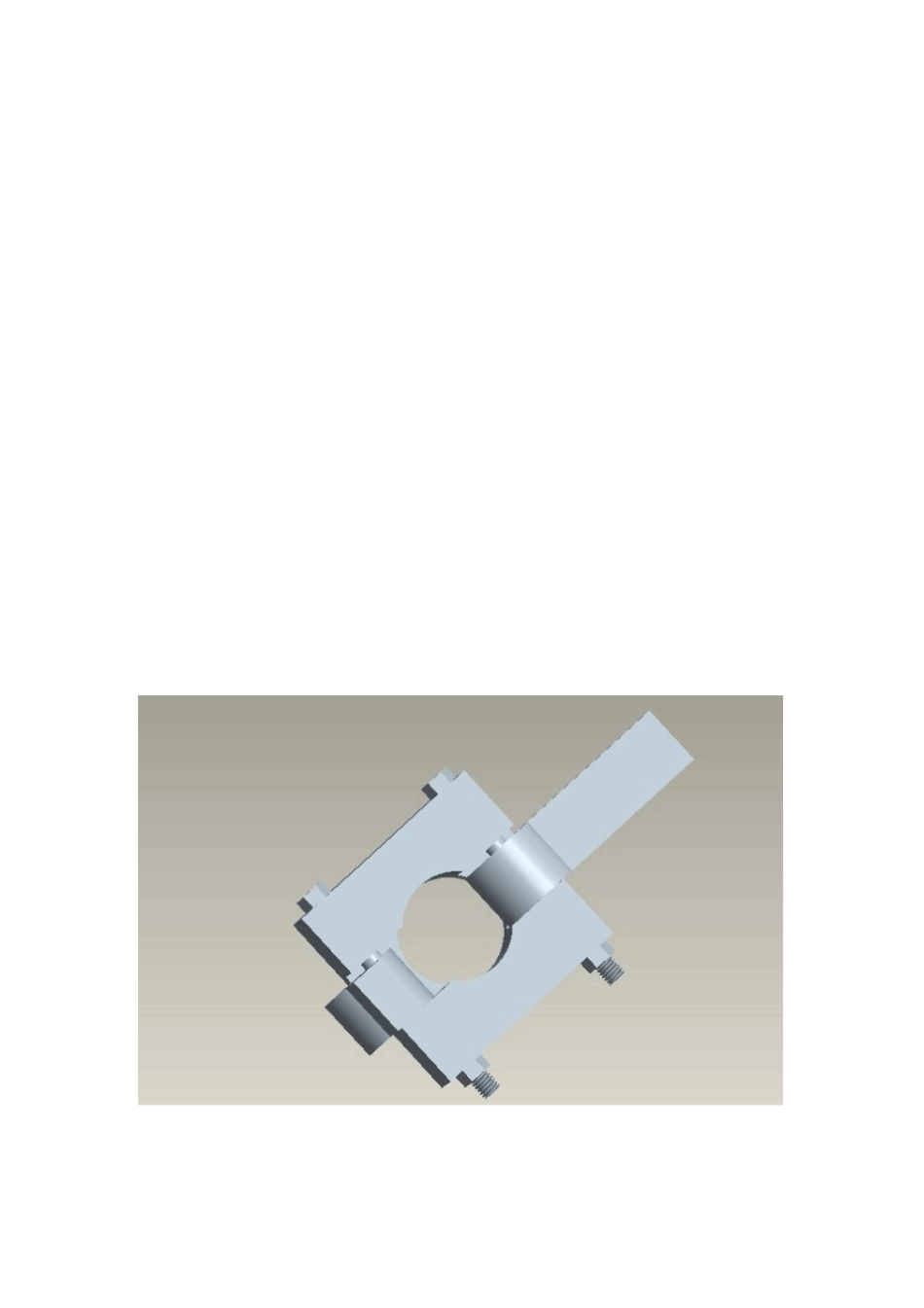

快速锁紧装置设计方案学院：机械与动力工程学院班级：机设 08-7 班组长：刘永康原理：我们通过偏心轮在旋转过程中在径向会产生一定的位移差而构思出了这一方案。该结构主要通过偏心轮的旋转来实现光轴的锁紧和放松,当偏心轮在向外旋转时，超过某一固定角度，会达到一种平衡，形成自锁，从而实现锁紧。向内侧扳回时，可以放松光轴。材料： 70*70*60 铸铁 1 块，直径 30 的 45 号钢长度 200，直径 10 的45 号钢长度 150,2*M6*60 规格的螺栓和螺母单位均为 mm。成员：刘永康刘光辉马小东 路勇 彭然 尚耀华 吴创 姚然
