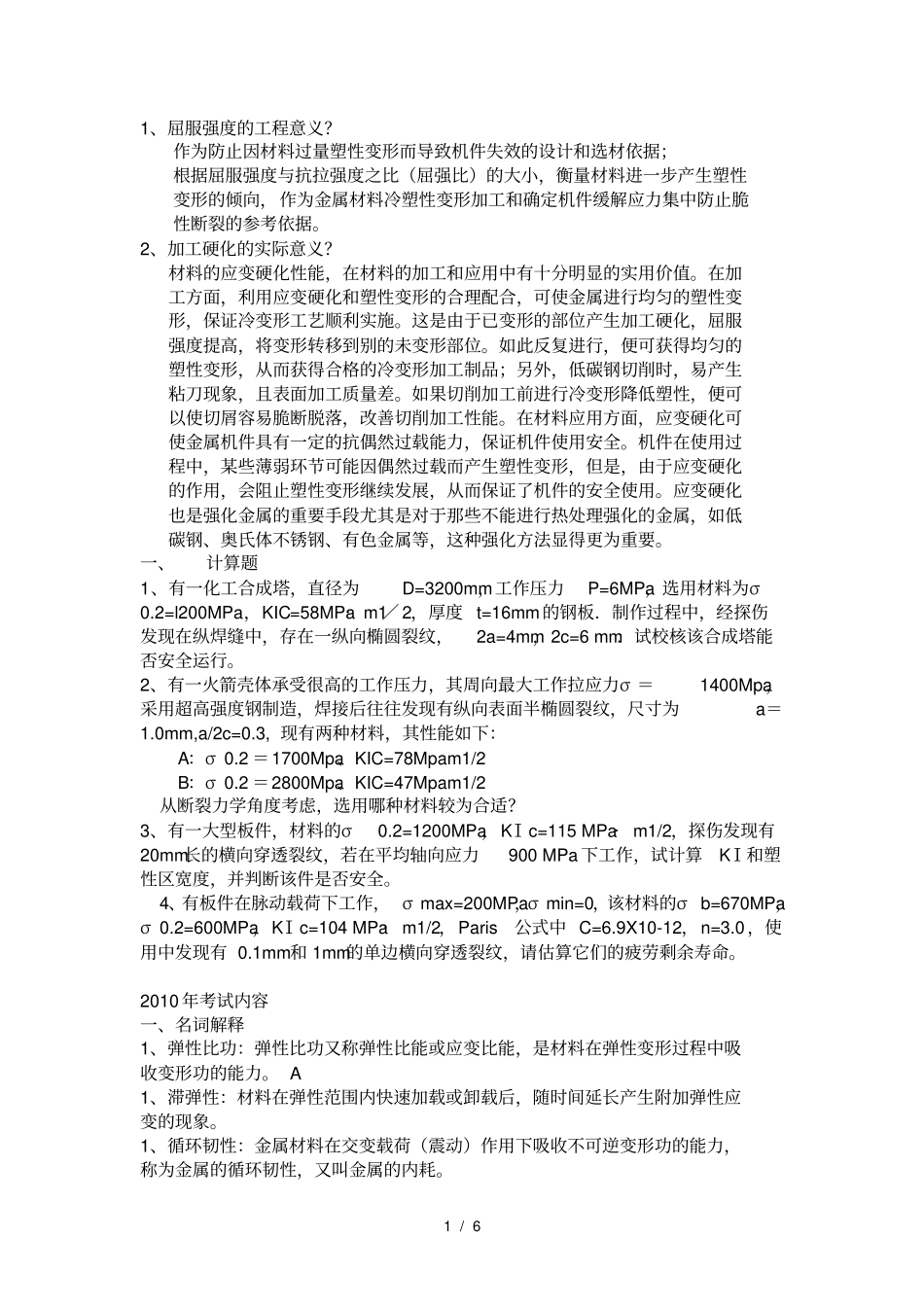

1 / 6 1、屈服强度的工程意义
作为防止因材料过量塑性变形而导致机件失效的设计和选材依据；根据屈服强度与抗拉强度之比（屈强比）的大小，衡量材料进一步产生塑性变形的倾向，作为金属材料冷塑性变形加工和确定机件缓解应力集中防止脆性断裂的参考依据
2、加工硬化的实际意义
材料的应变硬化性能，在材料的加工和应用中有十分明显的实用价值
在加工方面，利用应变硬化和塑性变形的合理配合，可使金属进行均匀的塑性变形，保证冷变形工艺顺利实施
这是由于已变形的部位产生加工硬化，屈服强度提高，将变形转移到别的未变形部位
如此反复进行，便可获得均匀的塑性变形，从而获得合格的冷变形加工制品；另外，低碳钢切削时，易产生粘刀现象，且表面加工质量差
如果切削加工前进行冷变形降低塑性，便可以使切屑容易脆断脱落，改善切削加工性能
在材料应用方面，应变硬化可使金属机件具有一定的抗偶然过载能力，保证机件使用安全
机件在使用过程中，某些薄弱环节可能因偶然过载而产生塑性变形，但是，由于应变硬化的作用，会阻止塑性变形继续发展，从而保证了机件的安全使用
应变硬化也是强化金属的重要手段尤其是对于那些不能进行热处理强化的金属，如低碳钢、奥氏体不锈钢、有色金属等，这种强化方法显得更为重要
一、计算题1、有一化工合成塔，直径为D=3200mm，工作压力P=6MPa，选用材料为σ0
2=l200MPa，KIC=58MPa· m1／ 2，厚度 t=16mm的钢板．制作过程中，经探伤发现在纵焊缝中，存在一纵向椭圆裂纹，2a=4mm，2c=6 mm．试校核该合成塔能否安全运行
从断裂力学角度考虑，选用哪种材料较为合适
3、有一大型板件，材料的σ0
2=1200MPa，KⅠc=115 MPa· m1/2，探伤发现有20mm长的横向穿透裂纹，若在平均轴向应力900 MPa 下工作，试计算KⅠ和塑性区宽度，并判断该件是否安全
4、有板件在脉动
