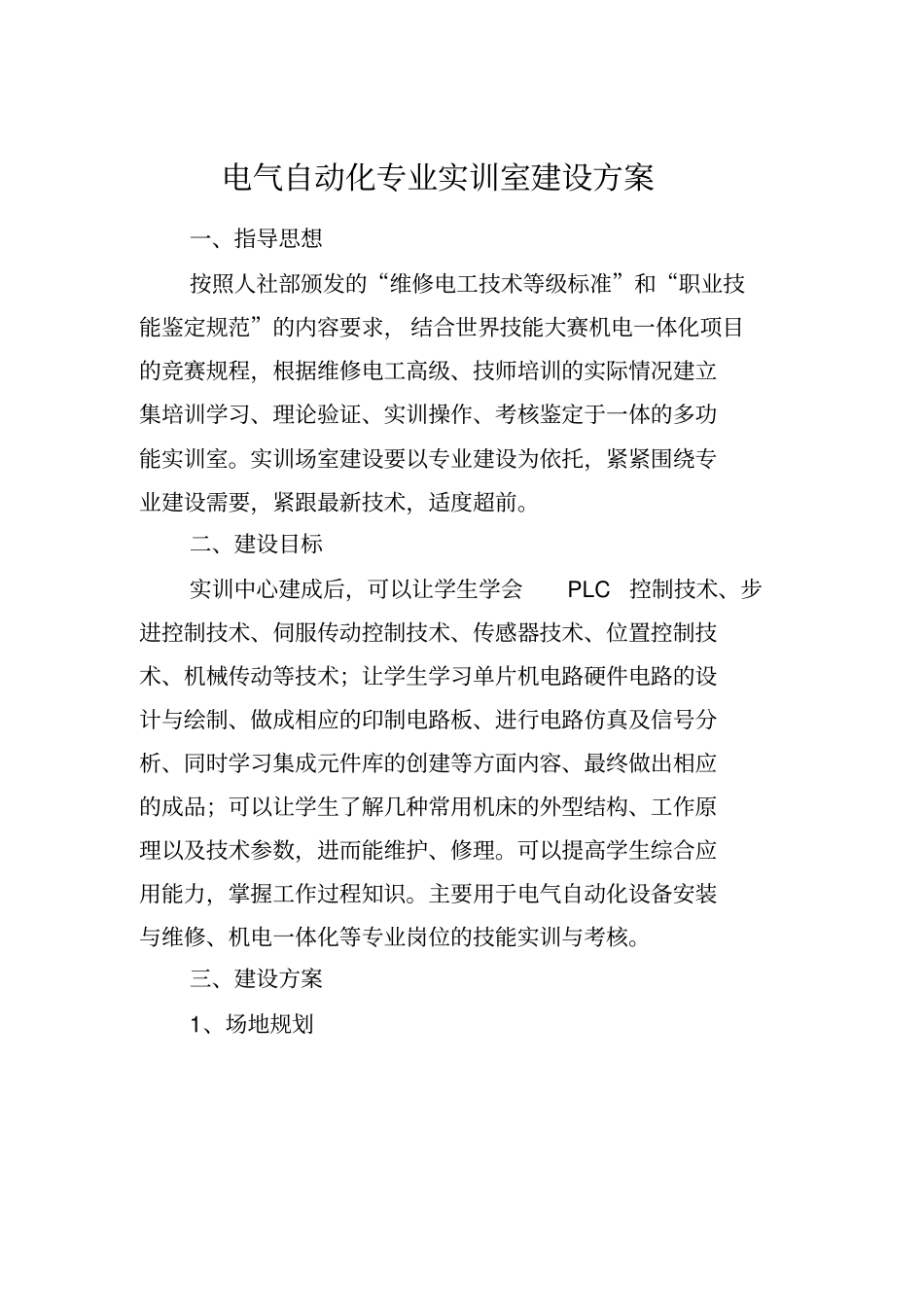

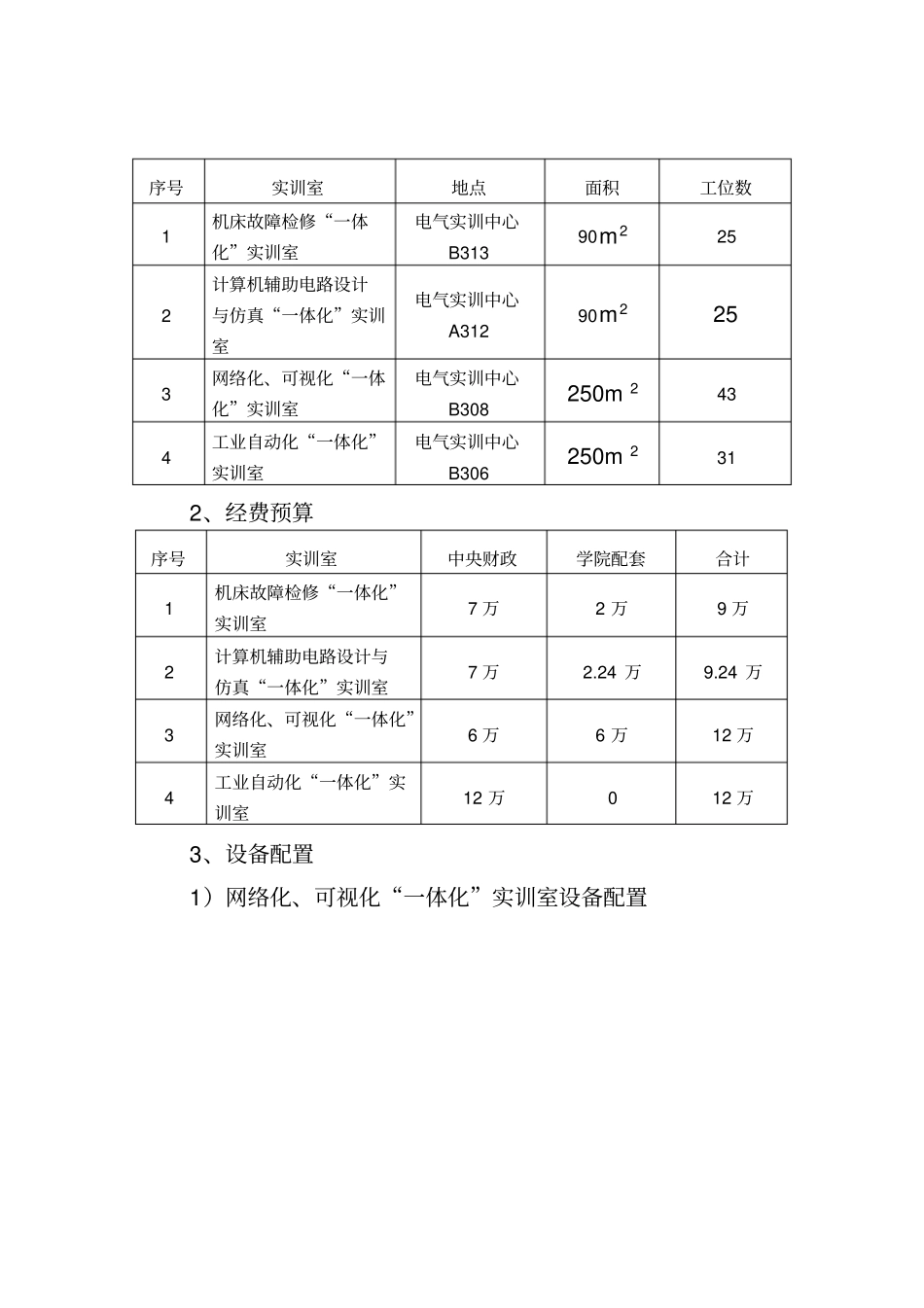

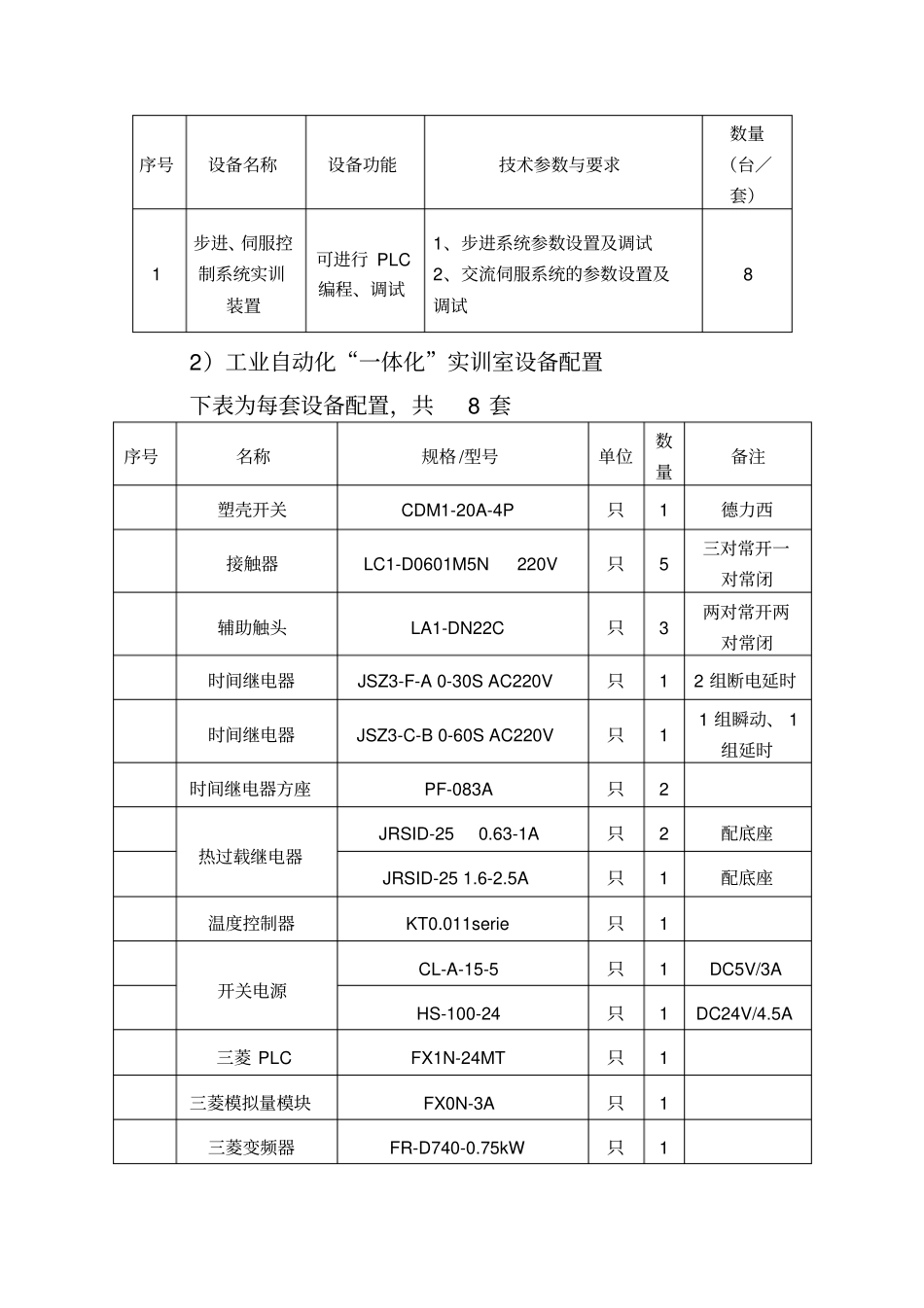

电气自动化专业实训室建设方案一、指导思想按照人社部颁发的“维修电工技术等级标准”和“职业技能鉴定规范”的内容要求, 结合世界技能大赛机电一体化项目的竞赛规程,根据维修电工高级、技师培训的实际情况建立集培训学习、理论验证、实训操作、考核鉴定于一体的多功能实训室。实训场室建设要以专业建设为依托,紧紧围绕专业建设需要,紧跟最新技术,适度超前。二、建设目标实训中心建成后,可以让学生学会PLC 控制技术、步进控制技术、伺服传动控制技术、传感器技术、位置控制技术、机械传动等技术;让学生学习单片机电路硬件电路的设计与绘制、做成相应的印制电路板、进行电路仿真及信号分析、同时学习集成元件库的创建等方面内容、最终做出相应的成品;可以让学生了解几种常用机床的外型结构、工作原理以及技术参数,进而能维护、修理。可以提高学生综合应用能力,掌握工作过程知识。主要用于电气自动化设备安装与维修、机电一体化等专业岗位的技能实训与考核。三、建设方案1、场地规划序号实训室地点面积工位数1 机床故障检修“一体化”实训室电气实训中心B313 90m225 2 计算机辅助电路设计与仿真“一体化”实训室电气实训中心A312 90m2253 网络化、可视化“一体化”实训室电气实训中心B308 250m 243 4 工业自动化“一体化”实训室电气实训中心B306 250m 231 2、经费预算序号实训室中央财政学院配套合计1机床故障检修“一体化”实训室7 万2 万9 万2计算机辅助电路设计与仿真“一体化”实训室7 万2.24 万9.24 万3网络化、可视化“一体化”实训室6 万6 万12 万4工业自动化“一体化”实训室12 万0 12 万3、设备配置1)网络化、可视化“一体化”实训室设备配置序号设备名称设备功能技术参数与要求数量(台/套)1 步进、伺服控制系统实训装置可进行 PLC编程、调试1、步进系统参数设置及调试2、交流伺服系统的参数设置及调试8 2)工业自动化“一体化”实训室设备配置下表为每套设备配置,共8 套序号名称规格 /型号单位数量备注塑壳开关CDM1-20A-4P 只1 德力西接触器LC1-D0601M5N 220V 只5 三对常开一对常闭辅助触头LA1-DN22C 只3 两对常开两对常闭时间继电器JSZ3-F-A 0-30S AC220V 只1 2 组断电延时时间继电器JSZ3-C-B 0-60S AC220V 只1 1 组瞬动、 1组延时时间继电器方座PF-083A 只2 热过载继电器JRSID-25 0.63-1A 只2 配底座JRSID-25 1.6-2.5A 只1 配底座温度控制器KT0.011serie 只...
